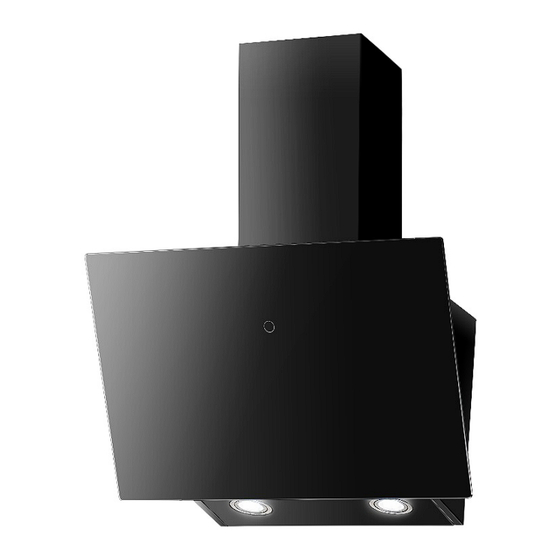

- Seite 1 Kopffrei-Dunstabzugshaube Headless extractor hood KFD 60-8.2 Gebrauchs- und Montageanweisung User manual...
- Seite 2 Wird das Gerät zweckentfremdet oder anders als in dieser Gebrauchsanweisung beschrieben benutzt, wird vom Hersteller keine Haftung für eventuelle Schäden übernommen. Umbauten oder Veränderungen am Gerät sind aus Sicherheitsgründen nicht zulässig. www.exquisit.de Kundendienst Tel. +49 2944 9716-791 Seite | 2...
- Seite 3 Seite 3...
- Seite 4 Gerät kennenlernen Lieferumfang 1x Gerät 2x Kaminblenden 400 mm mit Wandhalterung und Kaminblenden- Halterungen 1x Luftauslassdeckel 1x Zubehörmaterial 1x Abluftschlauch 153mm Ø, 1,5 m Länge 1x Gebrauchsanweisung Bezeichnung Kamin Gehäuse Beleuchtung Bedienknöpfe Wenn der Luftauslassdeckel im Lieferumfang fehlt, prüfen, ob er schon im Abluftstutzen montiert ist.
- Seite 5 Abbildung Anzahl Bezeichnung Abluftschlauch Luftauslassdeckel Wandhalterung Kaminblenden-Halterungen Kaminblenden Montagematerial Seite 5...
- Seite 6 Inhaltsverzeichnis Zu Ihrer Sicherheit ..............8 1.1 Sicherheit und Verantwortung ..........9 1.2 Sicherheit und Warnungen ........... 9 Montage ................10 2.1 Gerät auspacken .............. 10 2.2 Gerät zur Montage vorbereiten ..........11 2.3 Montage im Abluftbetrieb ............ 14 2.4 Montage im Umluftbetrieb ........... 15 2.5 Wandmontage ..............
- Seite 7 Cleaning the grease filter ..........48 13.2 Replacing the activated charcoal filter ....... 49 13.3 Replacing the lamp ............. 50 13.4 Decommissioning the appliance ........51 13.5 Reduction of environmental impact ........51 13.6 14 Troubleshooting ..............52 15 After Sales Service .............. 53 16 Warranty terms ..............
- Seite 8 Zu Ihrer Sicherheit 1 Zu Ihrer Sicherheit Für eine sichere und sachgerechte Anwendung die Gebrauchsanweisung und weitere produktbegleitende Unterlagen sorgfältig lesen und für spätere Verwendung aufbewahren. Alle Sicherheitshinweise in dieser Gebrauchsanweisung sind mit einem Warnsymbol versehen. Sie weisen frühzeitig auf mögliche Gefahren hin. Diese Informationen unbedingt lesen und befolgen.
- Seite 9 Zu Ihrer Sicherheit 1.1 Sicherheit und Verantwortung Sicherheit von Kindern und Personen mit eingeschränkten Fähigkeiten ERSTICKUNGSGEFAHR! Verpackungsteile (z.B. Folien, Styropor) können für Kinder gefährlich sein. Verpackungsmaterial von Kindern fernhalten. Dieses Gerät ist nicht, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissens, zu benutzen, es sei denn, eine für ihre Sicherheit zuständige Person beaufsichtigt sie oder erteilt ihnen Anweisungen, wie das Gerät zu benutzen ist.
- Seite 10 Montage 2 Montage 2.1 Gerät auspacken Die Verpackung muss unbeschädigt sein. Das Gerät auf Transportschäden überprüfen. Ein beschädigtes Gerät auf keinen Fall anschließen. Im Schadensfall an den Lieferanten wenden. Transportschutz entfernen VERLETZUNGSGEFAHR! Klebestreifen nicht mit einem scharfen Gegenstand, z.B. Teppichmesser, durchtrennen.
- Seite 11 Montage 2.2 Gerät zur Montage vorbereiten Die Dunstabzugshaube ist sowohl im Abluft- als auch im Umluftbetrieb einsetzbar. STROMSCHLAGGEFAHR! Die Montagearbeiten und die elektrische Verkabelung nur von einer Elektro-Fachkraft in Übereinstimmung mit sämtlichen in Ihrem Land geltenden Vorschriften und Normen durchführen lassen, einschließlich der Brandschutzmaßnahmen.
- Seite 12 Montage Vor der Montage der Dunstabzugshaube den Abluftstutzen am Gehäuse montieren. Zur Befestigung des Abluftstutzens am Gehäuse die mitgelieferten Schrauben verwenden. Längere Schrauben könnten die innen liegende Verdrahtung beschädigen. Bei Nichtbefolgen dieser Anweisung besteht kein Garantieanspruch. Das Gerät • so anbringen, dass der Netzstecker zugänglich ist. Das Stromkabel nicht einklemmen oder beschädigen.
- Seite 13 Montage Gerätemaße Höhe Breite Tiefe Höhe Kamin (ausziehbar) Tabelle 3 Gerätemaße Abbildung 2 Gerätemaße Seite | 13...
- Seite 14 Montage 2.3 Montage im Abluftbetrieb Bei Abluftbetrieb wird die angesaugte Luft durch den Fettfilter gereinigt und danach über einen Abluftkanal ins Freie geleitet. Deshalb immer für ausreichende Zuluft sorgen. LEBENSGEFAHR! Die Abluft nicht in einen Rauch- oder Abgasschornstein einleiten. Das Einleiten der Abluft in einen Schacht, welcher der Entlüftung von Aufstellungsräumen von Feuerstätten dient, ist nicht zulässig.
- Seite 15 Montage 2.4 Montage im Umluftbetrieb Für den Umluftbetrieb ist der Einbau von Aktivkohlefiltern notwendig. Wenn der Aktivkohlefilter eingebaut ist, verringert sich die Abluftleistung. Die angesaugte Luft wird zuerst über den Fettfilter und danach über einen zusätzlichen Aktivkohlefilter geleitet und gereinigt wieder in den Küchenraum abgegeben.
- Seite 16 Montage Die Aktivkohlefilter sind optional und beim Kundendienst bestellbar. Kundendienst Tel. +49 2944 9716-791 Seite 16...
- Seite 17 Montage 2.5 Wandmontage Benötigtes Werkzeug Bezeichnung Bohrer Kreuzschlitz-Schraubendreher Maßband Isolierband Tabelle 4 Benötigtes Werkzeug Seite | 17...
- Seite 18 Montage 1. Die Wandhalterung an die Wand halten und 3 Bohrlöcher markieren. 2. Drei Löcher in die Wand bohren (3x8 mm). 3. Die Dübel fixieren. 4. Die Wandhalterung mit 3 Schrauben (ST4x30 mm) montieren. 5. Die Dunstabzugshaube an die Wandhalterung hängen und gut festhalten.
- Seite 19 Montage 18. Den oberen Kamin in den unteren Kamin einsetzen. 19. Den oberen Kamin so weit herausziehen, bis die gewünschte Höhe erreicht ist. 20. Für die Montage der inneren Kaminblende gibt es zwei Möglichkeiten: Fig. 1 21. Die äußere und innere Kaminblende in die Halterungen einhängen (Fig.
- Seite 20 Inbetriebnahme 3 Inbetriebnahme Die Dunstabzugshaube zu Beginn jedes Kochvorgangs einschalten und einige Minuten nach dem Kochende wieder ausschalten. Dies beseitigt Kochdünste am wirkungsvollsten. ERSTICKUNGSGEFAHR! BRANDGEFAHR! Immer für ausreichend Lüftung im Raum sorgen, wenn die Dunstabzugshaube zusammen mit Gasherden oder anderen mit Flüssigbrennstoff betriebenen Geräten benutzt wird.
- Seite 21 Wartung und Pflege Nachlaufzeit Einstellen einer Nachlaufzeit von 1 bis 9 Minuten. Die Dunstabzugshaube läuft auf niedrigster Stufe weiter und schaltet sich dann automatisch ab. Die Dunstabzugshaube einschalten und die Taste „Nachlaufzeit“ für 3 Sekunden drücken, bis die Digitalanzeige blinkt. Die Minuten mit der Taste „Verringern“...
- Seite 22 Wartung und Pflege VERBRÜHUNGSGEFAHR Beim Reinigen die Wassertemperatur so wählen, dass keine Verbrühungen entstehen können. 4.1 Reinigen des Gerätes Aus hygienischen Gründen die Dunstabzugshaube regelmäßig reinigen. Wie oft die Reinigung erforderlich ist, richtet sich nach den Betriebsstunden und dem Einsatz. 1.
- Seite 23 Wartung und Pflege Nach mehreren Reinigungsvorgängen kann sich die Farbe des Metallfilters verändern. Dies ist ein ganz normaler Vorgang und kann nicht zum Austausch des Filters unter Garantie führen. Er beeinträchtigt in keiner Weise die Funktionsfähigkeit der Haube. 4.3 Aktivkohlefilter wechseln Je nach Benutzung der Dunstabzugshaube im Umluftbetrieb Aktivkohlefilter halbjährlich auswechseln, mindestens jedoch jährlich.
- Seite 24 Wartung und Pflege 4.4 Leuchtmittel auswechseln Die Lampen des Gerätes durch den gleichen Lampentyp ersetzen. STROMSCHLAGGEFAHR! Vor dem Leuchtmittelwechsel Gerät abschalten und Netzstecker ziehen oder Sicherung abschalten bzw. herausdrehen. VERBRENNUNGSGEFAHR Das Leuchtmittel erst nach dem Abschalten des Gerätes und nach vollständigem Abkühlen des Leuchtmittels berühren.
- Seite 25 Wartung und Pflege 1. Gerät vom Stromkreislauf trennen. 2. Zum Auswechseln der Leuchtmittel die Filtereinheit entfernen. 3. Defekte Leuchtmittel gegen den Uhrzeigersinn drehen und herausnehmen. 4. Das neue Leuchtmittel nicht direkt mit den Fingern berühren; zum Einschrauben ein sauberes Tuch benutzen. 5.
- Seite 26 Fehler beheben 5 Fehler beheben Reparaturen an elektrischen Geräten ausschließlich nur von einer hierfür qualifizierten Elektro-Fachkraft ausführen lassen. Eine falsch bzw. nicht fachgerecht durchgeführte Reparatur kann Gefahren für den Benutzer herbeiführen und führt zu einem Verlust des Garantieanspruchs. Störung Mögliche Ursache Maßnahmen Beleuchtung Das Leuchtmittel ist defekt.
- Seite 27 Kundendienst 6 Kundendienst Kann man die Störung anhand der zuvor aufgeführten Hinweise nicht beseitigen, den Kundendienst rufen. In diesem Fall keine weiteren Arbeiten, vor allem an den elektrischen Teilen des Gerätes, selbst ausführen. Der Besuch des Kundendiensttechnikers im Falle einer Fehlbedienung oder einer der beschriebenen Störungen ist auch während der Garantiezeit nicht kostenlos.
- Seite 28 Garantiebedingungen 7 Garantiebedingungen Garantiebedingungen Als Käufer eines Exquisit-Gerätes stehen Ihnen die gesetzlichen Gewährleistungen aus dem Kaufvertrag mit Ihrem Händler zu. Zusätzlich räumen wir Ihnen eine Garantie zu den folgenden Bedingungen ein: Leistungsdauer Die Garantie läuft 24 Monate ab Kaufdatum (Kaufbeleg ist vorzulegen).
- Seite 29 Garantiebedingungen Unsere Garantie gilt für Geräte, die in der Bundesrepublik Deutschland oder Österreich erworben wurden und in Betrieb sind. Bei Reklamationen defekter Geräte müssen Absender- und Empfänger Anschrift in der Bundesrepublik Deutschland oder Österreich sein. Für Geräte, die in anderen europäischen Ländern erworben und betrieben werden, gelten die Garantiebedingungen des Verkäufers.
- Seite 30 Technische Daten 8 Technische Daten MODELL KFD 60-8.2 Produktgruppe Dunstabzugshaube Tastschalter 5-fach Elektrischer Anschluss Spannung / Frequenz V / Hz 220-240 / 50 Leistungsaufnahme Lampenleistung 2x1,5 (LED) Abmessungen, unverpackt BxTxH mm 595x400x360 Haube Kamin ausziehbar max. 360 - 780 Höhe inkl. Haube 1155 Abluftstutzen Ø...
- Seite 31 9 Entsorgung Verpackung entsorgen Die Verpackung sortenrein entsorgen. Pappe und Karton zum Altpapier und Folien in die Wertstoffsammlung geben. Altgerät entsorgen (DE) Altgeräte dürfen nicht in den Hausmüll Das Symbol der durchgestrichenen Abfalltonne auf Rädern auf dem Produkt oder seiner Verpackung bedeutet, dass das Gerät nicht im Hausmüll entsorgt werden darf, sondern eine separate Entsorgung erfordert.
