Bedienungsanleitung
Sehr geehrte Kundin, sehr geehrter Kunde
Wir danken Ihnen für den Kauf unseres Gerätes. Sie haben gut gewählt. Ihr Exquisit-
Gerät wurde für den Einsatz im privaten Haushalt gebaut und ist ein Qualitätserzeug-
nis, das höchste technische Ansprüche mit praxisgerechtem Bedienkomfort verbindet
– wie andere Exquisit-Geräte auch, die zur vollen Zufriedenheit ihrer Besitzer in ganz
Europa im Einsatz stehen.
FKH 60-2 / FKH 90-2

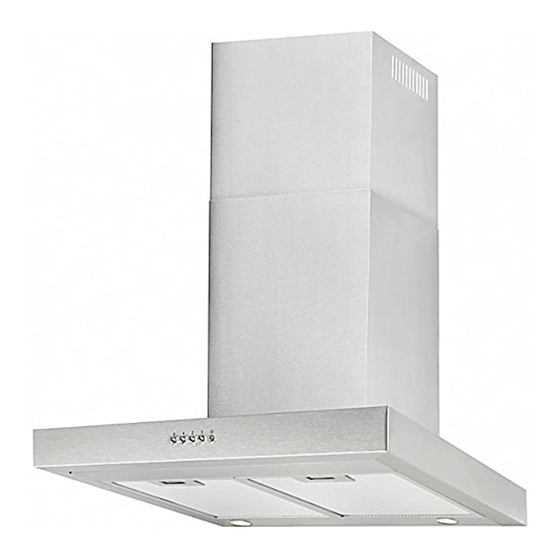

Dunstabzugshaube
Modell
Version E1.0 DE 11/2011
FKH 60-2
FKH 90-2
Seite 1 / 18
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für exquisit FKH 90-2
Inhaltszusammenfassung für exquisit FKH 90-2
- Seite 1 FKH 90-2 Sehr geehrte Kundin, sehr geehrter Kunde Wir danken Ihnen für den Kauf unseres Gerätes. Sie haben gut gewählt. Ihr Exquisit- Gerät wurde für den Einsatz im privaten Haushalt gebaut und ist ein Qualitätserzeug- nis, das höchste technische Ansprüche mit praxisgerechtem Bedienkomfort verbindet –...
-
Seite 2: Inhaltsverzeichnis
Gerät auspacken..................6 Geräteausstattung ................... 6 Installation ....................8 Betrieb..................... 13 Wartung und Pflege................13 Reparaturen.................... 16 Kundendienst..................17 Garantiebedingungen für die ersten 24 Monate ......... 17 FKH 60-2 / FKH 90-2 Version E1.0 DE 11/2011 Seite 2 / 18... -
Seite 3: Ihr Beitrag Zum Umweltschutz
Sie weisen frühzeitig auf mögliche Gefahren hin. Diese Informationen sind unbedingt zu lesen und zu befolgen. Erklärung der Sicherheitshinweise WARNUNG bezeichnet eine gefährliche Situation, welche bei Nichtbeachtung zum Tod oder zu schwerwiegenden Verletzungen führen kann! FKH 60-2 / FKH 90-2 Version E1.0 DE 11/2011 Seite 3 / 18... - Seite 4 Geräten benutzt wird. Dunstabzugshaube nur mit eingesetzten Lampen betreiben. Die Lampe darf erst eine halbe Stunde nach Abschalten des Gerätes be- rührt werden. Verbrennungsgefahr. FKH 60-2 / FKH 90-2 Version E1.0 DE 11/2011 Seite 4 / 18...
- Seite 5 Sicherheit zuständige Person beaufsichtigt, oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder sollten beaufsichtig werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen. FKH 60-2 / FKH 90-2 Version E1.0 DE 11/2011 Seite 5 / 18...
-
Seite 6: Bestimmungsgemässe Verwendung
Aussenkamin 4 ST4*18 Obere Kaminhalterung 6 Dübel Aluminiumfilter 2 Unterlegscheiben Bedienungsanleitung Nicht inbegriffen: Abluftschlauch oder Universalschlauch (für Abluftbetrieb) Aktivkohlefilter (optional – beim Kundendienst bestellbar - für Umluftbetrieb) FKH 60-2 / FKH 90-2 Version E1.0 DE 11/2011 Seite 6 / 18... - Seite 7 FKH 60-2 FKH 90-2 Tastschalter 4fach 4fach Abluftleistung max. [m Abluftleistung mit Aktivkoh- lefilter, max. [m Elektrischer Anschluss 220~240 / 50 220~240 / 50 [V/Hz] Leistungsaufnahme [W] FKH 60-2 / FKH 90-2 Version E1.0 DE 11/2011 Seite 7 / 18...
-
Seite 8: Installation
Sie die auf dem Typenschild angegebene Spannung und Frequenz. Bei Montage der Dunstabzugshaube sind folgende Mindestabstände von der Kochstellen-Oberkante bis Unterkante der Dunstabzugshauben einzuhalten: Elektroherde: 650mm Gasherde 700mm Maximalabstand 750mm FKH 60-2 / FKH 90-2 Version E1.0 DE 11/2011 Seite 8 / 18... - Seite 9 Abzugshaube befestigen. Hinweis Mit dem Anschluss eines Universalschlauchs kann die Luftrichtung einfach gewählt werden. Montage Die gewünschte Position der Abzugshaube an der Wandfläche markieren (Abb. 4). FKH 60-2 / FKH 90-2 Version E1.0 DE 11/201 Seite 9 / 18...
- Seite 10 Dübelgröße. Der Schraubenkopf muss mindestens 9 mm Ø aufweisen. Hängen Sie die Abzugshaube auf und regulieren Sie die beiden Schrauben ent- sprechend. Anschließend die untere Schraube eindrehen. FKH 60-2 / FKH 90-2 Version E1.0 DE 11/2011 Seite 10 / 18...
- Seite 11 Wenn Ihre Küche über einen Lüftungskanal ins Freie verfügt, kann der Abzug durch die- sen Kanal und horizontal bis zur Lüftungs- klappe (nicht im Lieferumfang inbegriffen) an der Außenwand geführt werden. FKH 60-2 / FKH 90-2 Version E1.0 DE 11/2011 Seite 11 / 18...
- Seite 12 Luftkammer befestigen (Abb. 11). Entsprechend der Größe der oberen Kaminhalterung die Platzierung der beiden Kamine vorsehen (Abb. 12). Die obere Kaminhalterung an der Wand befestigen (Abb. 13). FKH 60-2 / FKH 90-2 Version E1.0 DE 11/2011 Seite 12 / 18...
-
Seite 13: Betrieb
Dazu den Netzstecker des Gerätes ziehen oder die Si- cherung der Hausinstallation ausschalten bzw. heraus schrauben. Die äußeren Teile mit Schalterblende und Innengehäuse nur mit feuchtem Tuch und milden Spülmitteln reinigen. FKH 60-2 / FKH 90-2 Version E1.0 DE 11/2011 Seite 13 / 18... - Seite 14 Umluftgerät einsetzen möchte. Dazu wird der Original Aktivkohlefilter benötigt. Aktivkohlefilter müssen regelmässig ausgewechselt werden. Der richtige Zeitpunkt ist dabei gekommen, sobald Sie mit der Abzugsleistung nicht mehr zufrieden sind. FKH 60-2 / FKH 90-2 Version E1.0 DE 11/2011 Seite 14 / 18...
- Seite 15 Stifte des Luftförderers (sie sehen aus wie Plastiknasen) drücken und be- festigen. Die Schiene mit den mitgelieferten Aluminiumfiltern wieder richtig einsetzen. Der Aktivkohlefilter ist optional und kann beim Kundendienst bestellt werden. FKH 60-2 / FKH 90-2 Version E1.0 DE 11/2011 Seite 15 / 18...
-
Seite 16: Reparaturen
Reparaturen an elektrischen Geräten dürfen ausschließlich nur von einem hierfür qualifizierten Fachmann ausgeführt werden. Eine falsch bzw. nicht fachgerecht durchgeführte Reparatur bringt Gefahr für den Benutzer und führt zu einem Verlust des Garantieanspruchs! FKH 60-2 / FKH 90-2 Version E1.0 DE 11/2011 Seite 16 / 18... -
Seite 17: Kundendienst
Fehlerbeschreibung. 11 Garantiebedingungen für die ersten 24 Monate Garantiebedingungen Als Käufer eines Exquisit – Gerätes stehen Ihnen die gesetzlichen Gewährleistungen aus dem Kaufvertrag mit Ihrem Händler zu. Zusätzlich räumen wir Ihnen eine Garantie zu den folgenden Bedingungen ein: FKH 60-2 / FKH 90-2 Version E1.0 DE 11/2011... - Seite 18 Glühlampen. Wir erbringen auch dann keine Leistungen, wenn – ohne unsere besondere, schriftliche Genehmigung – von nicht ermächtigten Personen am Exquisit - Gerät Arbeiten vorgenommen oder Teile fremder Herkunft verwendet wur- den. Diese Einschränkung gilt nicht für mangelfreie, durch einen qualifizierten Fach- mann mit unseren Originalteilen durchgeführte Arbeiten zur Anpassung des Gerätes...
