Bedienungsanleitung
Dunstabzugshaube

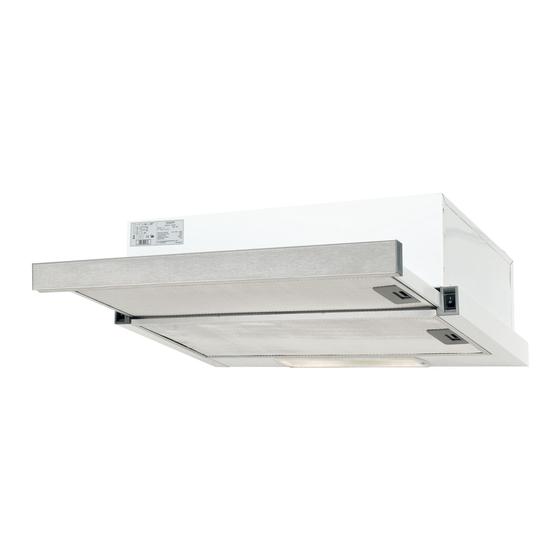

FSH 61-2
Sehr geehrte Kundin, sehr geehrter Kunde
Wir danken Ihnen für den Kauf unseres Gerätes.
Sie haben gut gewählt.
Ihr Exquisit-Gerät wurde für den Einsatz im privaten Haushalt ge-
baut und ist ein Qualitätserzeugnis, das höchste technische An-
sprüche mit praxisgerechtem Bedienkomfort verbindet – wie ande-
re Exquisit-Geräte auch, die zur vollen Zufriedenheit ihrer Besitzer
in ganz Europa im Einsatz stehen.
FSH61-2
Version E1.1 DE 04/2015
Seite 1 / 27
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für exquisit FSH 61-2
Inhaltszusammenfassung für exquisit FSH 61-2
- Seite 1 Sehr geehrte Kundin, sehr geehrter Kunde Wir danken Ihnen für den Kauf unseres Gerätes. Sie haben gut gewählt. Ihr Exquisit-Gerät wurde für den Einsatz im privaten Haushalt ge- baut und ist ein Qualitätserzeugnis, das höchste technische An- sprüche mit praxisgerechtem Bedienkomfort verbindet – wie ande- re Exquisit-Geräte auch, die zur vollen Zufriedenheit ihrer Besitzer...
-
Seite 2: Inhaltsverzeichnis
Sie nicht ausführlich genug beschrieben sind oder wenn Sie eine neue Bedienungsanleitung wünschen, kontaktieren Sie den Kundendienst Deutsch- land +49 (0)2944 9716-791 oder besuchen unsere Website www.ggv-exquisit.de. Der Hersteller arbeitet ständig an der Weiterentwicklung aller Typen und Modelle. -
Seite 3: Entsorgung Von Geräten
1 Entsorgung von Geräten Dieses Gerät ist ausgezeichnet lt. Vorgabe der Europäischen Entsorgungs- vorschrift 2012 / 19 / EU Sie stellt sicher, dass das Produkt ordentlich entsorgt wird. Durch die umweltgerechte Entsorgung stellen Sie sicher, dass eventuelle gesund- heitliche Schäden durch Falschentsorgung vermieden werden. Das Symbol der Tonne auf dem Produkt oder den Begleitpapieren zeigt an, dass dieses Gerät nicht wie Haushaltsmüll zu behandeln ist. - Seite 4 VORSICHT bezeichnet eine gefährliche Situation, welche bei Nichtbeachtung zu leichten oder mässigen Verletzungen führen kann! Heiße Oberfläche! Verbrennungsgefahr VORSICHT Verbrühungsgefahr WICHTIG bezeichnet eine Situation, welche bei Nichtbeachtung erhebliche Sach- oder Umweltschäden bewirken kann! Allgemeine Sicherheitshinweise Ziehen Sie im Notfall sofort den Stecker aus der Steckdose oder ...
- Seite 5 und vollständig auskühlen lassen. Niemals einen Dampfreiniger zur Reinigung verwenden. Feuchtigkeit könnte in elektrische Bauteile gelangen. Das Gerät muss trocken sein, bevor Sie es wieder in Betrieb nehmen. Außer den in dieser Bedienungsanleitung beschriebenen Reinigungs- und Wartungsarbeiten dürfen keine Eingriffe am Gerät vorgenommen werden.
-
Seite 6: Warnung Stromschlag-/Lebensgefahr
Sicherheit und Wartung: Dunstabzugshauben WARNUNG Stromschlag-/Lebensgefahr Vor dem Auswechseln der Lampe sicherstellen, dass das Gerät abge- schaltet ist, um einen möglichen elektrischen Schlag zu vermeiden. Niemals den Filterzustand bei laufender Dunstabzugshaube prüfen. Bei allen Arbeiten an der Dunstabzugshaube, auch beim Lampen- und Filterwechsel, ist das Gerät vom Stromnetz zu trennen. -
Seite 7: Vorsicht Verbrühungsgefahr
VORSICHT Verbrühungsgefahr Beim Reinigen ist die Wassertemperatur so zu wählen, dass keine Verbrü- hungsgefahr entstehen kann! Heiße Oberfläche! Verbrennungsgefahr Die Lampe darf erst eine halbe Stunde nach Abschalten des Gerätes berührt werden. Verbrennungsgefahr. VORSICHT Das Gerät nur verpackt transportieren, um Personen und Sachschä- den zu vermeiden. -
Seite 8: Geräteausstattung
5 Geräteausstattung Lieferumfang Abluftstutzen (Dämpferklappe) Gehäuse, mit Aufklebeschild* Motor Abluft-Lenkblech 1 Abluft-Lenkblech 2 Blende Beleuchtung, mit seitlichen Kippschaltern Teleskopauszug Frontblende/Griff Metallfilterkassette Bedienungsanleitung *vorbereitet für Abluftbetrieb Nicht inbegriffen: Abluftschlauch oder Universalschlauch (für Abluftbetrieb) Aktivkohlefilter, optional – beim Kundendienst bestellbar (für Umluftbetrieb) Bedienelemente Kippschalter links Kippschalter rechts... -
Seite 9: Installation
6 Installation WARNUNG Lebensgefahr / Strom- schlaggefahr Vor der Montage unbedingt den Netzstecker ziehen oder die Sicherung aus- schalten. VORSICHT Die Dunstabzugshaube darf nicht mit anderen Abzugskanälen ver- bunden werden, an denen bereits andere Geräte installiert sind, die mit anderen Energiequellen als Strom betrieben werden (z.B. Boi- ler, Gasherde usw.). -
Seite 10: Umluftbetrieb
Hinweis: Der dazu notwendige Abluftschlauch oder Universalschlauch ist nicht Teil der Lieferung. - Umluftbetrieb Wenn Sie die Haube im Umluftbetrieb nutzen möchten, beachten Sie, dass die vorderen Luftaustrittsöffnungen bei offenem Teleskopauszug offen sind, damit die gereinigte Luft ungehindert in den Raum ausströmen kann. Hinweis: Die dazu notwendigen Aktivkohlefilter sind optional und können beim Kundendienst bestellt werden. - Seite 11 Entfernen Sie für Umluft das Aufkle- beschild auf den vorderen Luftaus- trittsöffnungen. Die Öffnung gegen oben bleibt geschlossen. Zum Entfernen der Kochdünste und Ge- rüche müssen Filter verwendet werden. Diese Filter müssen regelmäßig gerei- nigt und ausgewechselt werden, siehe „Wartung und Pflege“. Hinweis Abzugslose Lüfter (Umluft) müssen immer ins Freie ausgelassen werden.
- Seite 12 Montage -Abmessungen Gerät, in mm -Abmessungen Ausschnittmass, in mm Ausschnitt nur für ABLUFT-Betrieb. Befestigungspunkte Dunstabzugshaube für ABLUFT- und UMLUFT-Betrieb. FSH61-2 Version E1.1 DE 04/2015 Seite 12 / 27...
- Seite 13 -Elektroanschluss Bevor Sie die Dunstabzugshaube montie- ren, prüfen Sie die auf dem Typenschild an- gegebene Spannung und Frequenz. Das Typenschild befindet sich im Geräteinnern der Dunstabzugshaube. Öffnen Sie dazu die Dunstabzugshaube, in dem Sie die Filterkassette entnehmen. -Technische Vorbereitung Bei Montage der Dunstabzugshaube sind folgende Mindestabstände von der Kochmulden-Oberkante bis Unterkante der Dunstabzugshauben einzuhalten: Elektroherde 650mm...
- Seite 14 1. Die Dunstabzugshaube aus der Verpackung nehmen. 2. Die Dunstabzugshaube kopfüber auf einen Tisch legen, den Sie vorher mit Karton oder Papier ausgelegt haben, damit Tisch und Haube nicht verkratzt werden. 3. Die Dunstabzugshaube sollte in einem Radius von 0,8 m installiert werden. 4.
- Seite 15 2. Für den ABLUFT-Betrieb nun den Ausschnitt im Schrank vornehmen. 3. An den markierten Befestigungspunkten vier Löcher mit Ø7 in den Schrank boh- ren. Mit 4 Schrauben und Muttern die Dunstabzugshaube am Schrank dort befes- tigen und prüfen, dass die Installation zwischen Dunstabzugshaube und Schrank stabil ist.
- Seite 16 5. Beim Abluftbetrieb werden die Küchen- dünste angesaugt, über den Fettfilter gereinigt und über einen Abluftschlauch (nicht im Lieferumfang enthalten) ins Freie geleitet. Die Abluft können Sie in einen Luft- schacht oder nach außen führen. 6. Bei der Abluftführung nach außen emp- fiehlt sich an der Außenseite eine Lüf- tungsklappe (nicht im Lieferumfang) anzubringen.
- Seite 17 2. An den markierten Befestigungspunkten vier Löcher mit Ø7 in den Schrank boh- ren. Mit 4 Schrauben und Muttern die Dunstabzugshaube am Schrank dort befes- tigen und prüfen, dass die Installation zwischen Dunstabzugshaube und Schrank stabil ist. (4 Schrauben (M6x40) und Muttern (Ø6) ...
-
Seite 18: Betrieb
7 Betrieb VORSICHT Die Dunstabzugshaube darf nicht mit anderen Abzugskanälen verbunden werden, an denen bereits andere Geräte installiert sind, die mit anderen Energiequellen als Strom betrieben wer- den (z.B. Boiler, Gasherde usw.). Die Dunstabzugshaube einschalten beim Kochen mit starker Hitze oder beim Braten in der Pfanne. -
Seite 19: Wartung Und Pflege
8 Wartung und Pflege VORSICHT Vor jeder Wartung und Pflege muss das Gerät ausgeschaltet und abgekühlt sein. Dazu den Netzstecker des Gerätes ziehen oder die Sicherung der Hausinstallation ausschalten bzw. heraus schrau- ben. Die Reinigung des Gerätes mit einem Dampfstrahl- oder Hochdruck- reiniger ist verboten! Verwenden Sie keine Scheuermittel, scharfen Reinigungsmittel oder scheuernden Gegenstände. - Seite 20 Reinigung des Metall-Fettfilters Es wird empfohlen, den Metallfilter regelmäßig jeden Monat zu reinigen. Wie oft die Reinigung erforderlich ist, richtet sich nach den Betriebsstunden und dem Einsatz. Öffnen Sie dazu die Dunstabzugshaube, in dem Sie den Verschluss der Me- tallfilterkassette wie oben beschrieben betätigen.
- Seite 21 Gerät vom Stromkreislauf trennen. Öffnen Sie die Dunstabzugshaube, in dem Sie die Abdeckung aufklappen und den Verschluss der Metallfilterkassette wie oben beschrieben betätigen. Die Metallfilterkassette vorsichtig entfernen. Aktivkohlefilter losdrehen, entnehmen und mit Hausmüll entsorgen. Neue Aktivkohlefilter an beiden Seiten des Motors anbringen. Die Filter auf die Plastiknasen drücken und im Uhrzeigersinn drehen bis es einrastet.
-
Seite 22: Bevor Sie Den Kundendienst Rufen
Zum Auswechseln der Leuchtmittel die Filtereinheit entfernen. Defekte Leuchtmittel gegen den Uhrzeigersinn drehen und ersetzen. Das neue Leuchtmittel nicht direkt mit den Fingern berühren, benutzen Sie da- für ein Tuch. Neue Leuchtmittel in der Leuchtmittelhalterung sorgfältig fest stecken und im Uhrzeigersinn drehen. - Seite 23 Zuständige Kundendienstadresse: EGS GmbH Dieselstrasse 1 33397 Rietberg / DEUTSCHLAND Kundentelefon für Deutschland: +49 (0)2944-9716791 Kundentelefon für Österreich: 0820 200 170 (aus dem österreichischen Festnetz 0.14 Euro/min, Mobilnetz anbieterabhängig abweichend) Kundentelefon für die Schweiz: +41 (0)31 951 47 45 E-Mail: kontakt@egs-gmbh.de (Reparaturauftrage können auch online eingegeben werden.) Internet:...
-
Seite 24: Garantiebedingungen
Transportschäden zurückzuführen sind. Wir erbringen auch dann keine Leistungen, wenn – ohne unsere besondere, schriftliche Genehmi- gung – von nicht ermächtigten Personen am Exquisit - Gerät Arbeiten vorgenommen oder Teile fremder Herkunft verwendet wurden. Diese Einschränkung gilt nicht für... -
Seite 25: Ce-Konformitätserklärung
geführte Arbeiten zur Anpassung des Gerätes an die technischen Schutzvorschriften eines anderen EU-Landes. Geltungsbereich Unsere Garantie gilt für Geräte, die in einem EU-Land oder CH erworben wurden und die in der Bundesrepublik Deutschland, der Schweiz oder Österreich in Betrieb sind. Für Geräte, die in einem EU-Land oder in der Schweiz erworben und in ein anderes EU-Land gebracht wurden, werden Leistungen im Rahmen der jeweils landesübli- chen Garantiebedingungen erbracht. -
Seite 26: Technische Daten
13 Technische Daten Marke Exquisit Modell FSH 61-2 Produktgruppe Dunstabzugshaube Tastschalter Lüfterstufen 2fach Tastschalter Beleuchtung 1fach Elektrischer Anschluss Spannung / Frequenz V/Hz 220-240 / 50 Leistungsaufnahme Lampenleistung 2x28 Abmessungen, unverpackt BxTxH Haube 600x280/460x195 Abluftstutzen Ø Nettogewicht EAN Nr. weiss 4016572016383... -
Seite 27: Produktedatenblatt Dunstabzugshauben
14 Produktedatenblatt Dunstabzugshauben Delegierte Verordnung (EU) 65/2014 Marke Exquisit Modell FSH 61-2 Jährlicher Energieverbrauch kW/Jahr Energieeffizienzklasse ¹) Fluiddynamische Effizienz % FDE Hood Fluiddynamische Effizienzklasse ²) Beleuchtungseffizienz % LE Hood Klasse der Beleuchtungseffizienz ²) Fettabscheidegrad 63.4 % GFE Hood Klasse für Fettabscheidegrad ²) Minimaler Luftstrom bei Normalbetrieb m³/h...
