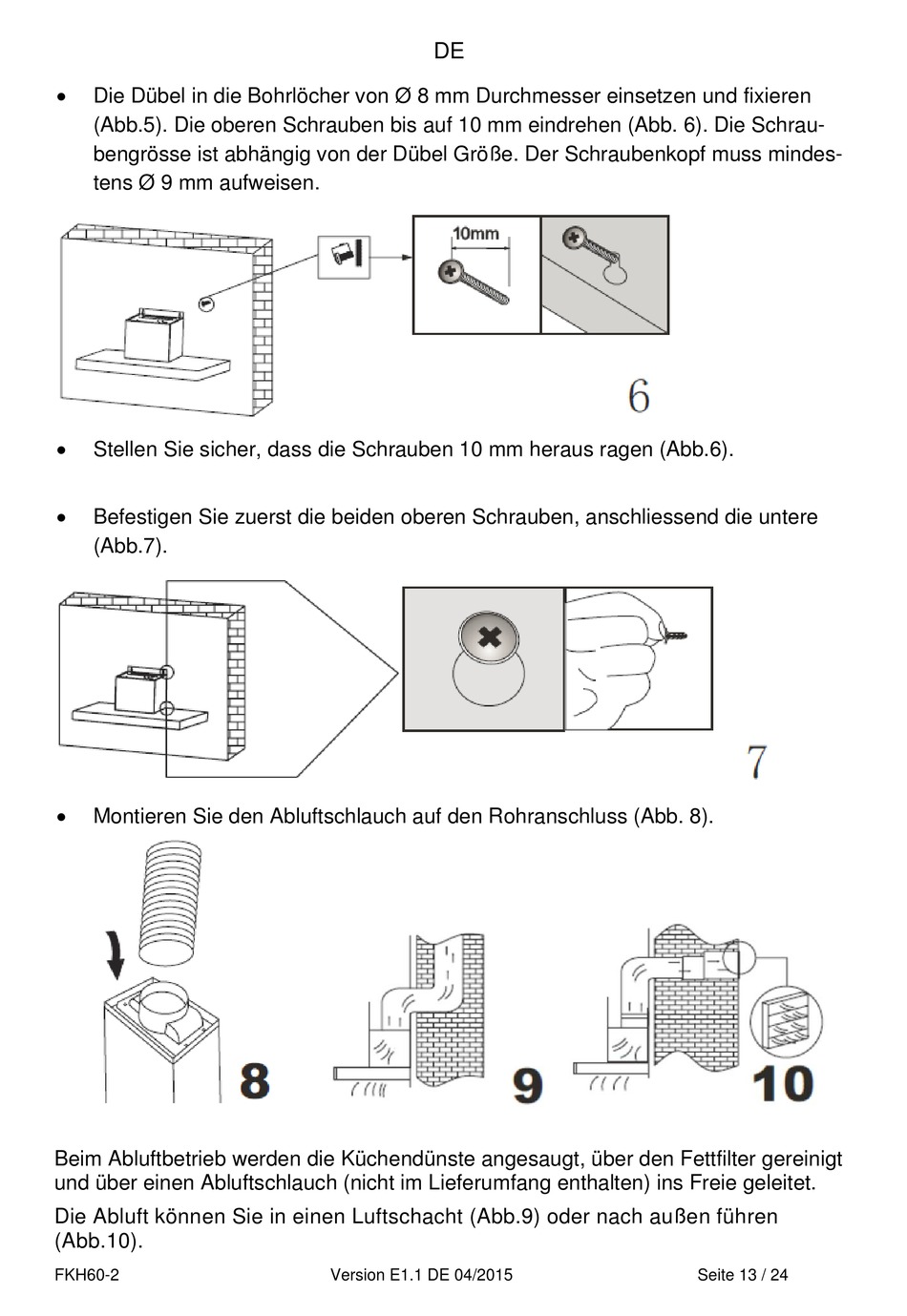

Die Dübel in die Bohrlöcher von Ø 8 mm Durchmesser einsetzen und fixieren
(Abb.5). Die oberen Schrauben bis auf 10 mm eindrehen (Abb. 6). Die Schrau-
bengrösse ist abhängig von der Dübel Größe. Der Schraubenkopf muss mindes-
tens Ø 9 mm aufweisen.
Stellen Sie sicher, dass die Schrauben 10 mm heraus ragen (Abb.6).
Befestigen Sie zuerst die beiden oberen Schrauben, anschliessend die untere
(Abb.7).
Montieren Sie den Abluftschlauch auf den Rohranschluss (Abb. 8).
Beim Abluftbetrieb werden die Küchendünste angesaugt, über den Fettfilter gereinigt
und über einen Abluftschlauch (nicht im Lieferumfang enthalten) ins Freie geleitet.
Die Abluft können Sie in einen Luftschacht (Abb.9) oder nach außen führen
(Abb.10).
FKH60-2
DE
Version E1.1 DE 04/2015
Seite 13 / 24
