11 Anzeige-, Bedienelemente und Anschlüsse

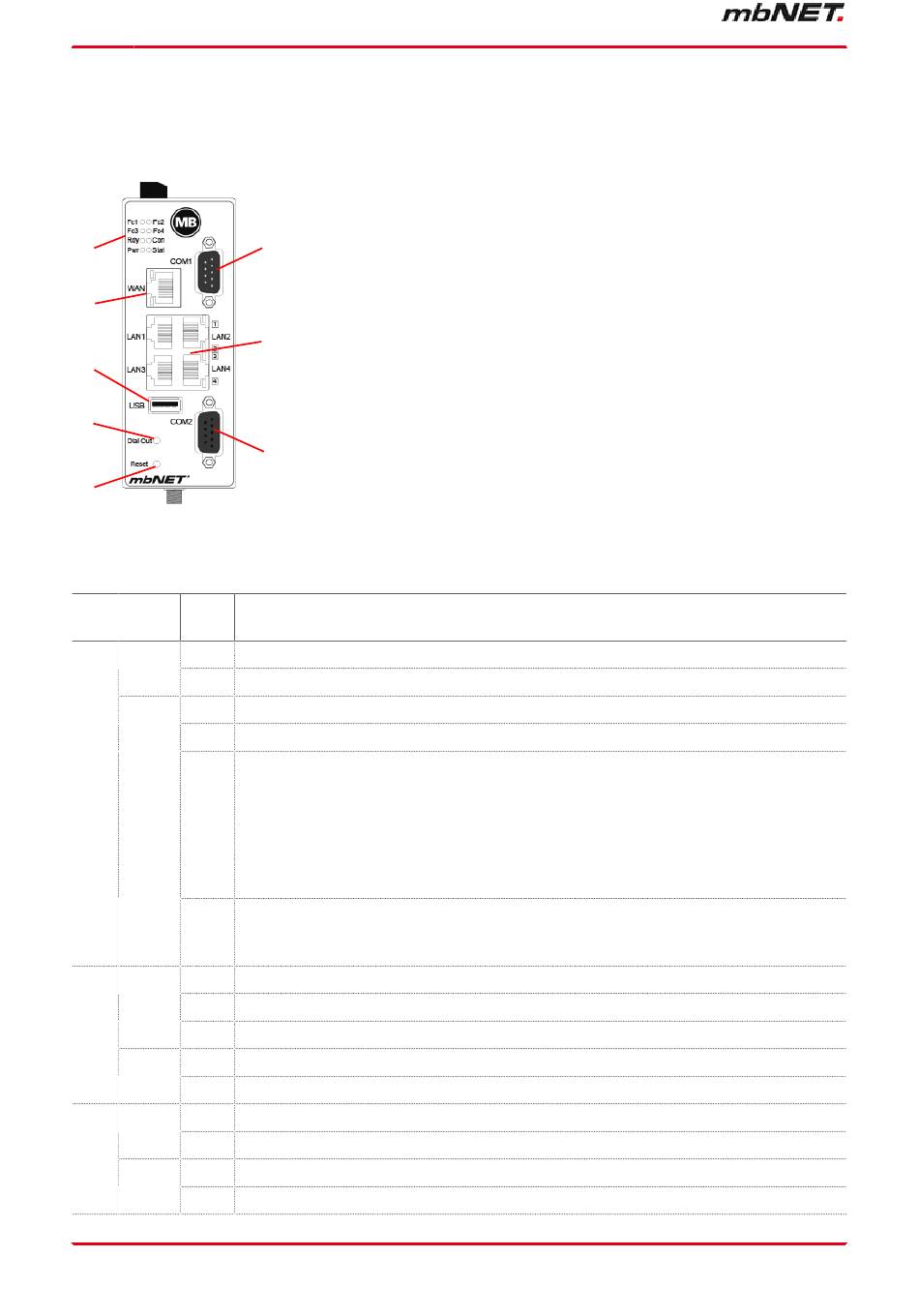

11.1 Ansicht Gerätefront
1.
2.
3.
4.
5.
Funktions- und Status-LEDs
LED LED- LED- Beschreibung
Farbe Status
Fc1 orange aus Kein Datenverkehr an COM1 - eingehend
blinkt Datenverkehr an COM1 - eingehend
grün aus Keine Datenverkehr an COM1 - ausgehend
blinkt (langsam, 1 Hz) Datenverkehr an COM1 - ausgehend
blinkt (sehr schnell, 5Hz) nach dem Gerätestart mit Werkseinstellungen:
SIMPLY.connect * ready jedoch deaktiviert.
D. h.: Die FunktionSIMPLY.connect wird vom Gerät unterstützt. Solange die Funktion nicht,
durch Betätigen des Function-Tasters aktiviert wird, bleibt das Gerät im "Normalmodus"
und es findet keine weitere Aktion statt. Wenn Sie die Simply.connect-Funktion nicht nutzen
möchten, ignorieren Sie einfach diese Anzeige. Diese Funktion steht nur zur Verfügung, wenn
das Gerät auf seine Werkseinstellung gesetzt ist.
an SIMPLY.connect * ready und aktiviert - die Aktivierung erfolgt durch Betätigung des Tasters
Dial Out.
Das Gerät versucht eine Verbindung zum SIMPLY.connect-Server aufzubauen.
Fc2 orange aus Kein Datenverkehr an COM2 - eingehend
blinkt Datenverkehr an COM2 - eingehend
an Bei MPI: Buskommunikation OK
grün aus Kein Datenverkehr an COM2 - ausgehend
blinkt Datenverkehr an COM2 - ausgehend. Bei MPI: Datenverkehr auf dem Bus
Fc3 orange aus GSM-Geräte: kein Empfang
blinkt GSM-Geräte: Blink-Frequenz 1 Hz == 20 % – 50 % Empfangsqualität
grün aus GSM-Geräte: Empfangsqualitäts-Anzeige ist abhängig von Fc4
an GSM-Geräte: Fc3 grün + Fc4 grün: 71 % – 100 % Empfnagsqualität
Seite 30 von 348 | V 6.4.2 - ab HW02 - de | 28. 03. 2022 |
1. Funktions/Status-LEDs
8.
2. WAN-Schnittstelle
3. USB Host 2.0
4. Dial Out-Taster
7.
5. Reset-Taster
6. Serielle Schnittstelle COM2
7. LAN-Schnittstellen 1 – 4
4-Port-Switch
6.
8. Serielle Schnittstelle COM1
