Anzeige-, Bedienelemente und Anschlüsse

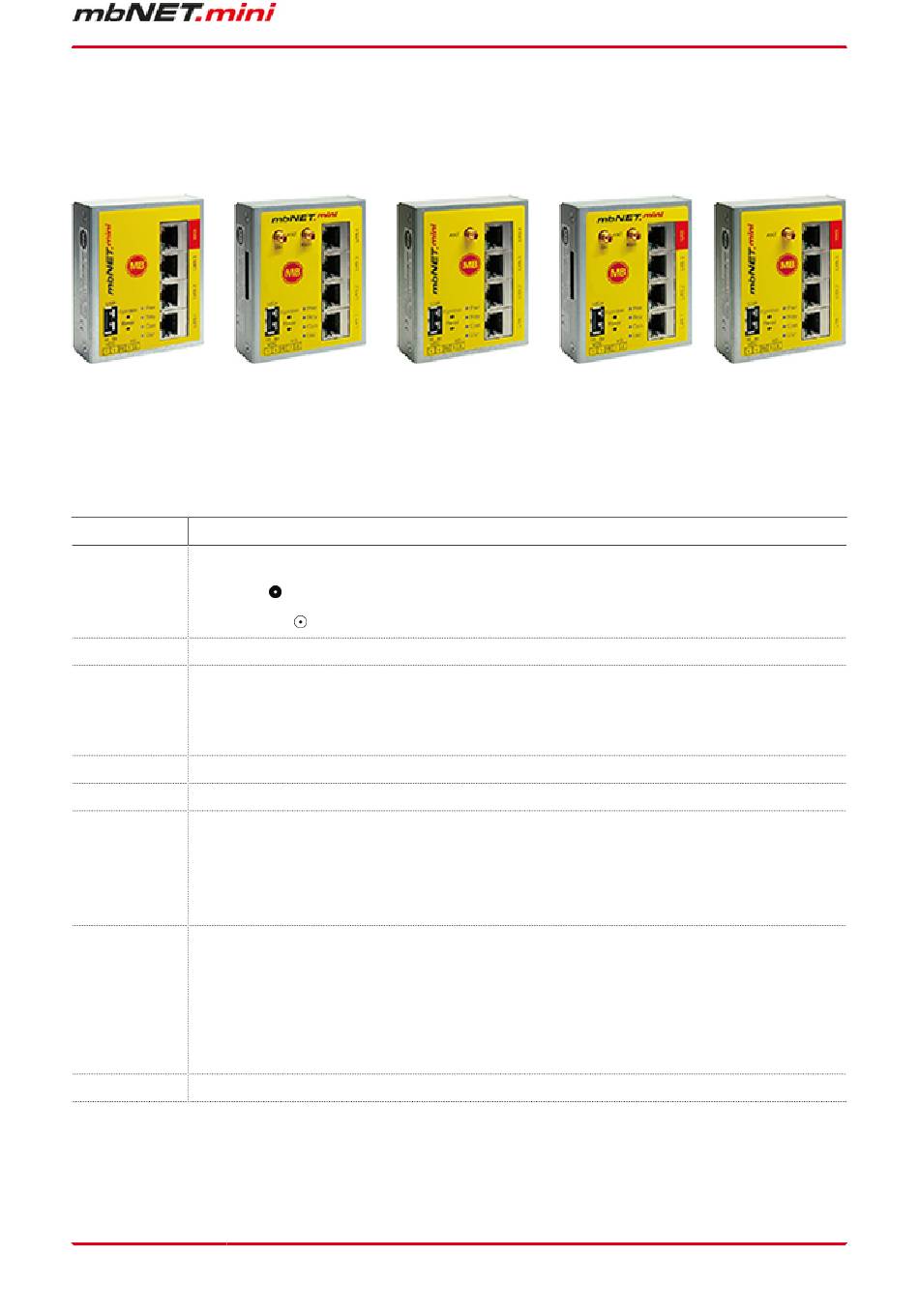

Ansicht Gerätefront
MDH 860
3 x LAN
1 x WAN
USB
Anschlüsse, Schnittstellen und Taster
Bezeichnung
Beschreibung/Funktion
SMA-Antennenanschluss:
ANT
• SMA
• RP-SMA
Main
SMA-Antennenanschluss beim Betrieb mit einer Antenne.
SMA-Antennenanschluss (in Verbindung mit "Main")
Div.
• einer zweiten, separaten Antenne (Makrodiversität)
• oder einer MIMO-Antenne (Mikrodiversität)
WAN
WAN-Anschluss des Routers (Kundennetzwerk, DSL-Router).
LAN 1 - 3
Anschluss des lokalen Netzwerks (Maschinennetz, Netzwerk-Verkehr etc.).
• Übertragen der Konfiguration vom USB-Stick zum mbNET.mini.
• Übertragen der Firmware vom USB-Stick zum mbNET.mini.
USB
• Zugriff auf freie Anwenderdaten per SFTP.
• Anschluss von USB-Geräten (USB-Speicher, SPS, Webcams etc.)
Diese Taste hat 4 Funktionen und wird je nach Zustand verwendet.
1. Verbindungsaufbau zum Portal (je nach Konfiguration)
Function
2. Übernahme der Firmware oder Konfiguration vom USB-Stick
3. Laden der Werkseinstellung
4. Aktivieren der SIMPLY.connect *-Funktion
Reset
Nach Betätigen der Taste wird das Gerät neu gestartet (sog. Kaltstart).
MDH 862
MDH 863
4 x LAN
4 x LAN
4G-Modul
USB
(MDH 861, MDH 862, MDH 865, MDH 866)
(MDH 863, MDH 867)
MDH 866
3 x LAN
1 x WAN
WLAN
4G-Modul
USB
USB
Anzeige-, Bedienelemente und Anschlüsse | Seite 15 von 131
MDH 867
3 x LAN
1 x WAN
WLAN
USB
