Soll auf einen Bus-Teilnehmer (Slave) in einem unterlagerten und nicht direkt verbundenen Netzwerk zu-
griffen werden, muss im Router die Stationsadresse der SPS mit dem Netzübergang (Master) als Routing
Gateway eingetragen werden.
Beispiel:
Die SPS (Master) ist über MPI-Bus (Adresse 14) mit dem Router (Adresse 13) verbunden, am Profibus des
Masters (Adresse 4) ist ein Teilnehmer (Adresse 5) angeschlossen. Um jetzt über den Router (Adresse 13)
per MPI auf den Teilnehmer mit der Adresse 5 am Profibus zuzugreifen muss das Routing aktiviert werden.

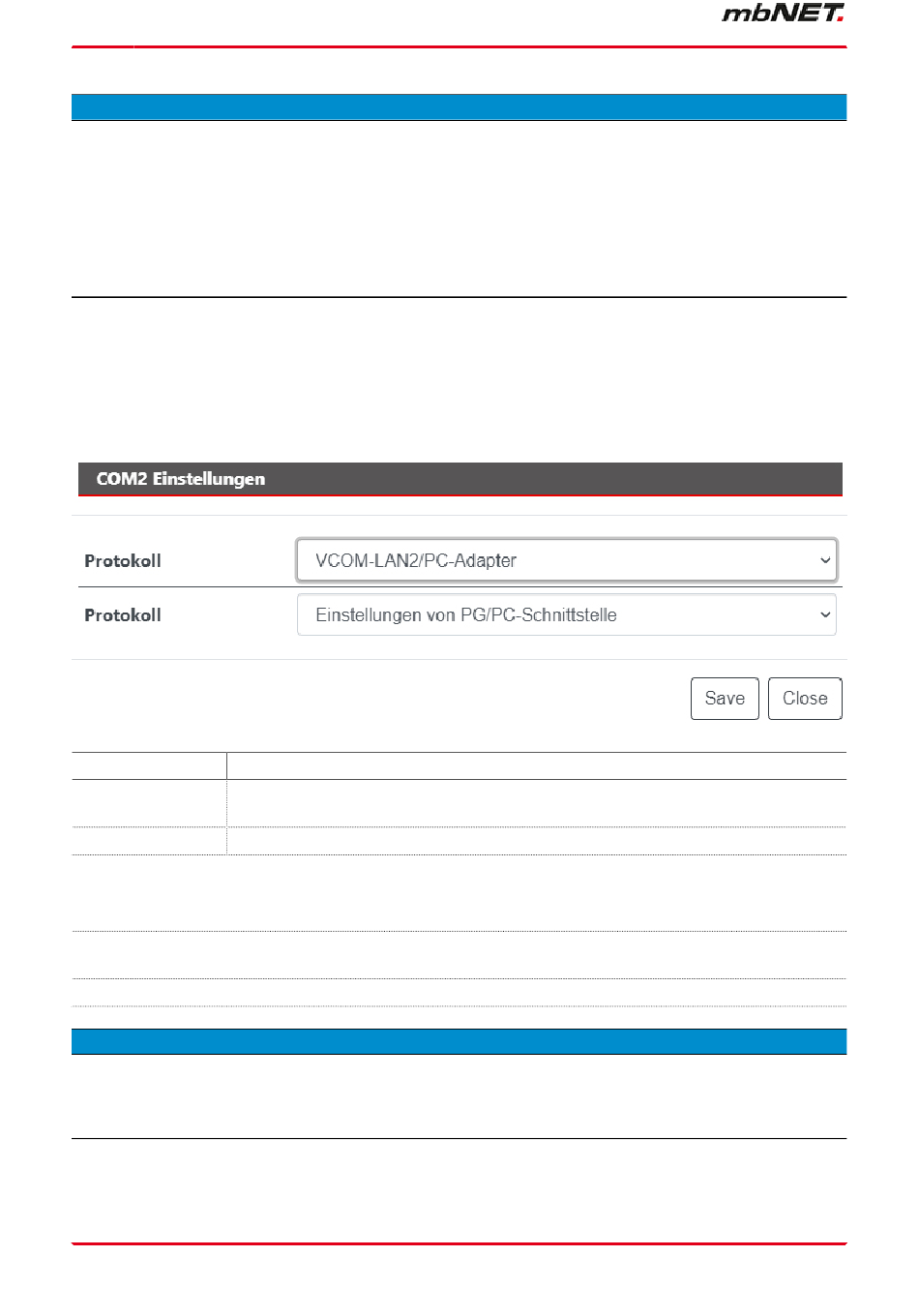

Protokoll: VCOM-LAN/PC-Adapter
Bei der Prortokoll-Wahl VCOM-LAN2/PC-Adapter, muss die PG/PC Schnittstelle auf einen PC-Adapter (MPI/
PROFIBUS) eingestellt werden. Ist die Busgeschwindigkeit höher als 1,5 MBit/s muss dies manuell vorgegeben
werden.
Bezeichnung
Beschreibung
Protokoll
Auswahlfeld des Protokolls. Sie können zwischen einer Verbindung über MPI/Profi-
bus Netzwerktreiber oder VCOM-LAN2/PC-Adapter auswählen.
Protokoll
Auswahlfeld der MPI/PROFIBUS-Baudrate.
Durch Klick auf "Save" werden die aktuellen Eingaben/Änderungen tem-
porär gespeichert. Die Änderungen sind jedoch noch nicht aktiv.
Durch Klick auf "Close" werden die aktuellen Eingaben/Änderungen verworfen.
Temporär gespeicherte Einstellungen/Änderungen bleiben bis zu einem Neustart des Routers gespeichert.
Erst nach dem Bestätigen über die Schaltfläche "Änderungen übernehmen", werden die Änderungen über-
nommen (aktiviert) und dauerhaft gespeichert.
Seite 168 von 348 | V 6.4.2 - ab HW02 - de | 28. 03. 2022 |
HI NW EI S
HI NW EI S
