Ansicht Geräteoberseite - MB Connect Line mbNET MDH871 Installationsanleitung

11.2 Ansicht Geräteoberseite
+ Anschluss Versorgungsspannung 10 - 30 VDC
X1
– Anschluss 0 VDC/Gerätegehäuse
I4 Digitaler Eingang E4 (10 - 30 VDC)
I3 Digitaler Eingang E3 (10 - 30 VDC)
I2 Digitaler Eingang E2 (10 - 30 VDC)
I1 Digitaler Eingang E1 (10 - 30 VDC)
X2
P Abgesicherte Spannung 10 - 30 VDC
M Anschluss 0 VDC
O2 Digitaler Ausgang A2 (max. 1,5 A)
O1 Digitaler Ausgang A1 (max. 1,5 A)
galvanisch getrennt

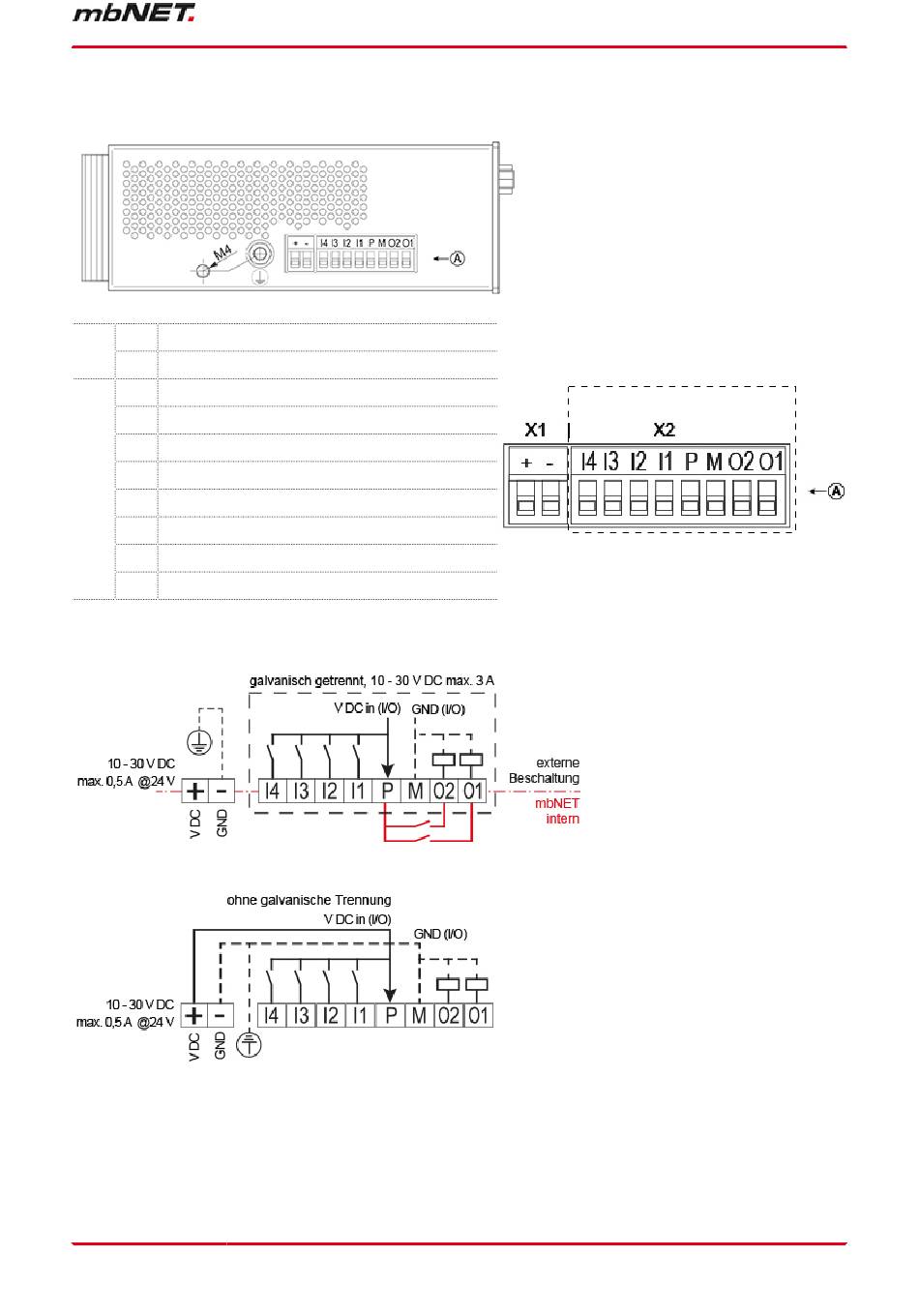

Schaltbild mit galvanischer
Trennung von X1 und X2
Schaltbild ohne galvanische
Trennung von X1 und X2
Anzeige-, Bedienelemente und Anschlüsse | Seite 33 von 348
