27.3 Digitale Ausgänge - Konfiguration

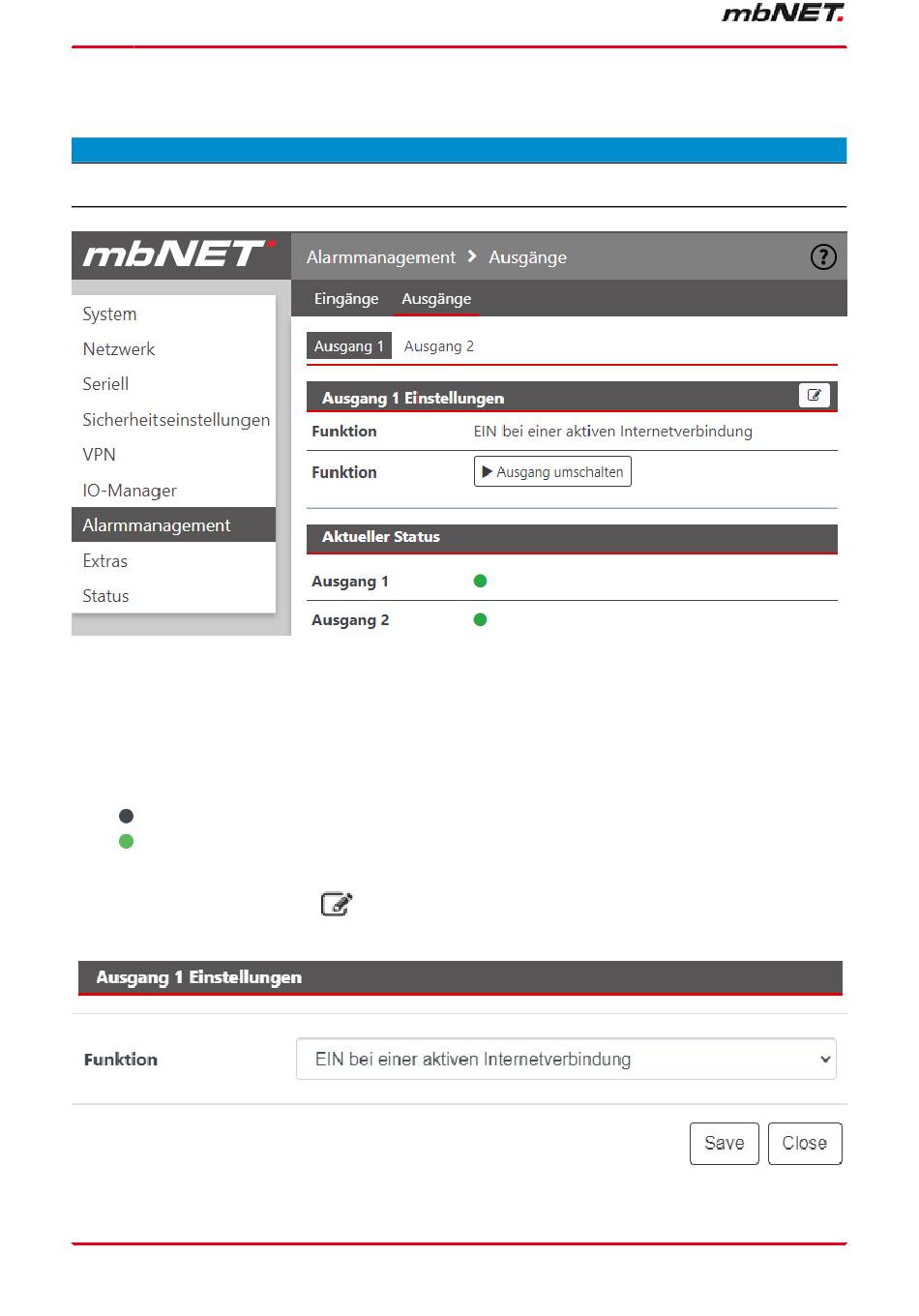

Die Konfiguration von Ausgang 1 ist stellvertretend für Ausgang 2.
Unter Ausgang 1 Einstellungen werden die Einstellungen des jeweils ausgewählten Ausgangs angezeigt.
Durch Klick auf die Schaltfläche "Ausgang umschalten", wird der Status des ausgewählten Ausgangs umge-
schaltet (von 0 auf 1 oder von 1 auf 0).
Unter Aktueller Status wird der jeweilige aktuelle Status (1 oder 0) der einzelnen Ausgänge durch ein LED-
Symbol angezeigt.
graues LED-Symbol = Signalpegel 0 = Ausgang nicht geschaltet
grünes LED-Symbol = Signalpegel 1 = Ausgang geschaltet
Klicken Sie auf das Editier-Symbol
Seite 282 von 348 | V 6.4.2 - ab HW02 - de | 28. 03. 2022 |
HI NW EI S
, um den jeweils ausgewählten Ausgang zu konfigurieren.
