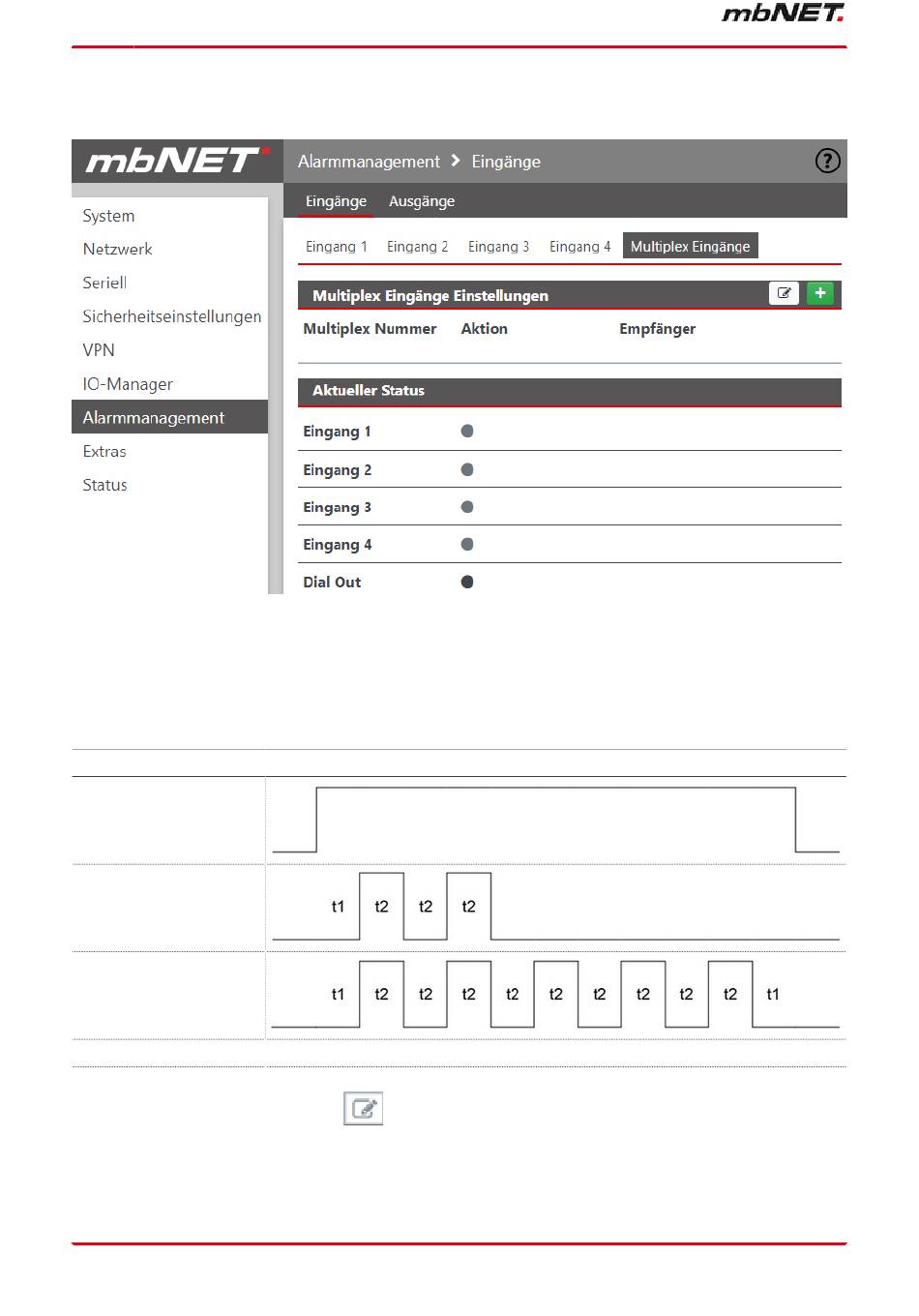

27.2 Multiplex Eingänge
Über die Eingänge (2 - 4) kann seriell eine Aktionsvorgabe (Nummer) vom Anwender übermittelt werden. D.h.
ein Eingang ist STROBE, ein Eingang ist TAKT_x1 und einer TAKT_1x. Mit steigender Flanke an STROBE
werden die Impulse an TAKT_x1 (Einer-Stelle) und an TAKT_1x (Zehner-Stelle) gezählt. Mit fallender Flanke
an STROBE wird die Aktion gemäß der eingetragenen Aktion ausgeführt.
Beispieldiagramm in dem die Aktion 52 ausgelöst wird.
Eingang 2 STROBE
Eingang 3 IMPULS x1
Eingang 4 IMPULS 1x
Klicken Sie auf die Editierschaltfläche
Seite 278 von 348 | V 6.4.2 - ab HW02 - de | 28. 03. 2022 |
um Multiplex Eingänge zu aktivieren.
t1 > 50ms, t2 > 100ms
