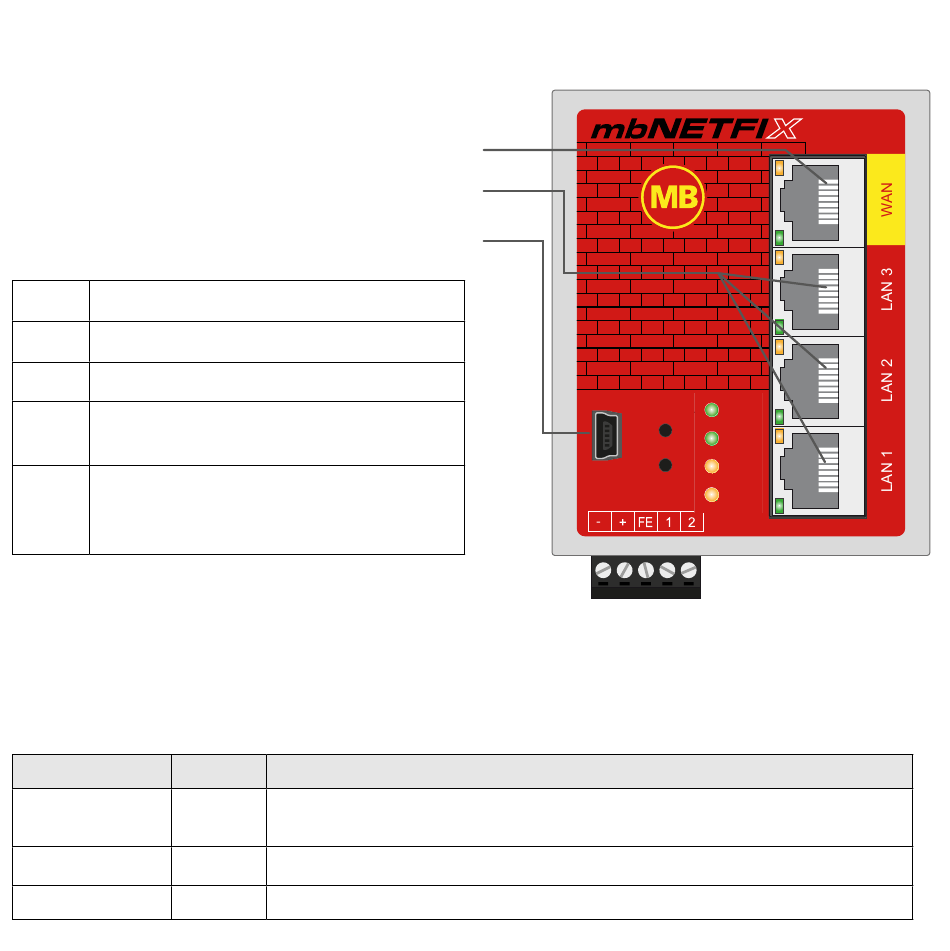

7 Anzeige-, Bedienelemente und Anschlüsse
–
Anschluss 0V DC
+
Anschluss 10-30V DC
FE Funktionserde
I/O Digitaler Eingang E1 (10-30V DC)
1* (Low 0 – 3,2 V DC, High 8 – 30 V DC)
I/O Digitaler Eingang E2 (10-30V DC)
2 (Low 0 – 3,2 V DC, High 8 – 30 V DC)
- Funktion in Vorbereitung -
* Eingang 1 kann bei der Erstinbetriebnahme dazu verwendet werden, die Betriebsart Bridge
mit ausgeschaltetem Paketfilter zu aktivieren.
Der Eingang wird nur ausgewertet, bis der mbNETFIX einmalig konfiguriert wurde, danach wird
der Zustand von Eingang 1 ignoriert.
Bezeichnung Status
Prog
(Programming)
Function
Reset
1 x WAN-Schnittstelle
3 x LAN-Schnittstelle
1 x USB Slave 2.0 mini
– USB-Schnittstelle Mini-B zum Verbinden mit dem Konfigurations-PC
– Taster - Funktion in Vorbereitung.
– Taster - Durchführen eines Geräte-Neustarts (Kaltstart).
Prog
10...30
Beschreibung
- 8 -
Prog
Prog
Prog
Function Pwr
Function Pwr
Pwr
Pwr
Rdy
Rdy
Rdy Rdy
Reset
Reset
Stat Stat
Stat Stat
10...30
10...30 Usr
10...30 Usr
Usr
Usr
I/O
VDC
VDC I/O
VDC
VDC
