Ausbau
4

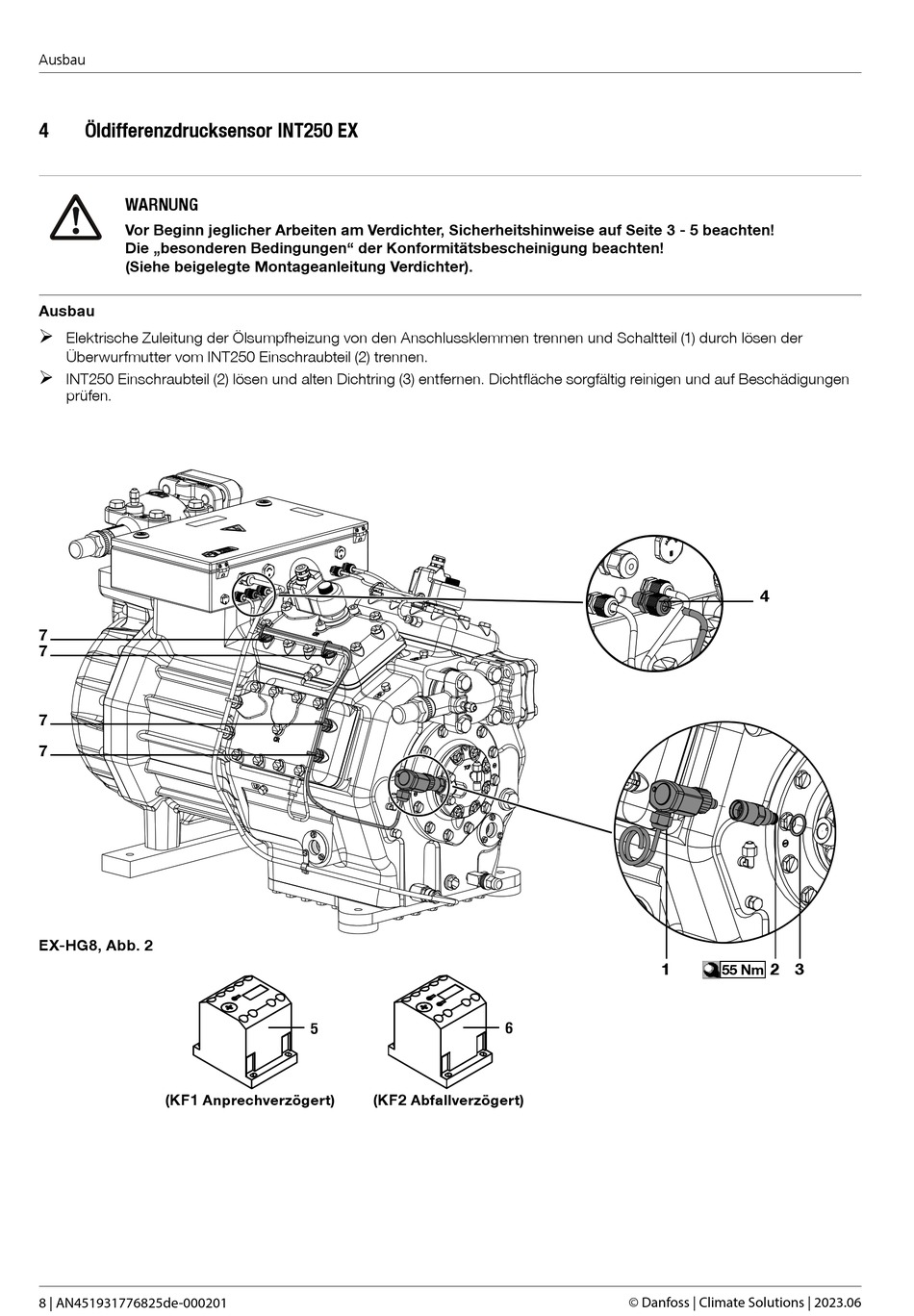

Öldifferenzdrucksensor INT250 EX
WARNUNG
Vor Beginn jeglicher Arbeiten am Verdichter, Sicherheitshinweise auf Seite 3 - 5 beachten!
Die „besonderen Bedingungen" der Konformitätsbescheinigung beachten!
(Siehe beigelegte Montageanleitung Verdichter).
Ausbau
¾
Elektrische Zuleitung der Ölsumpfheizung von den Anschlussklemmen trennen und Schaltteil (1) durch lösen der
Überwurfmutter vom INT250 Einschraubteil (2) trennen.
¾
INT250 Einschraubteil (2) lösen und alten Dichtring (3) entfernen. Dichtfläche sorgfältig reinigen und auf Beschädigungen
prüfen.
7
7
7
7
EX-HG8, Abb. 2
(KF1
Anprechverzögert)
8 | AN451931776825de-000201
5
(KF2
Abfallverzögert)
1
6
© Danfoss | Climate Solutions | 2023.06
4
2 3
55 Nm
