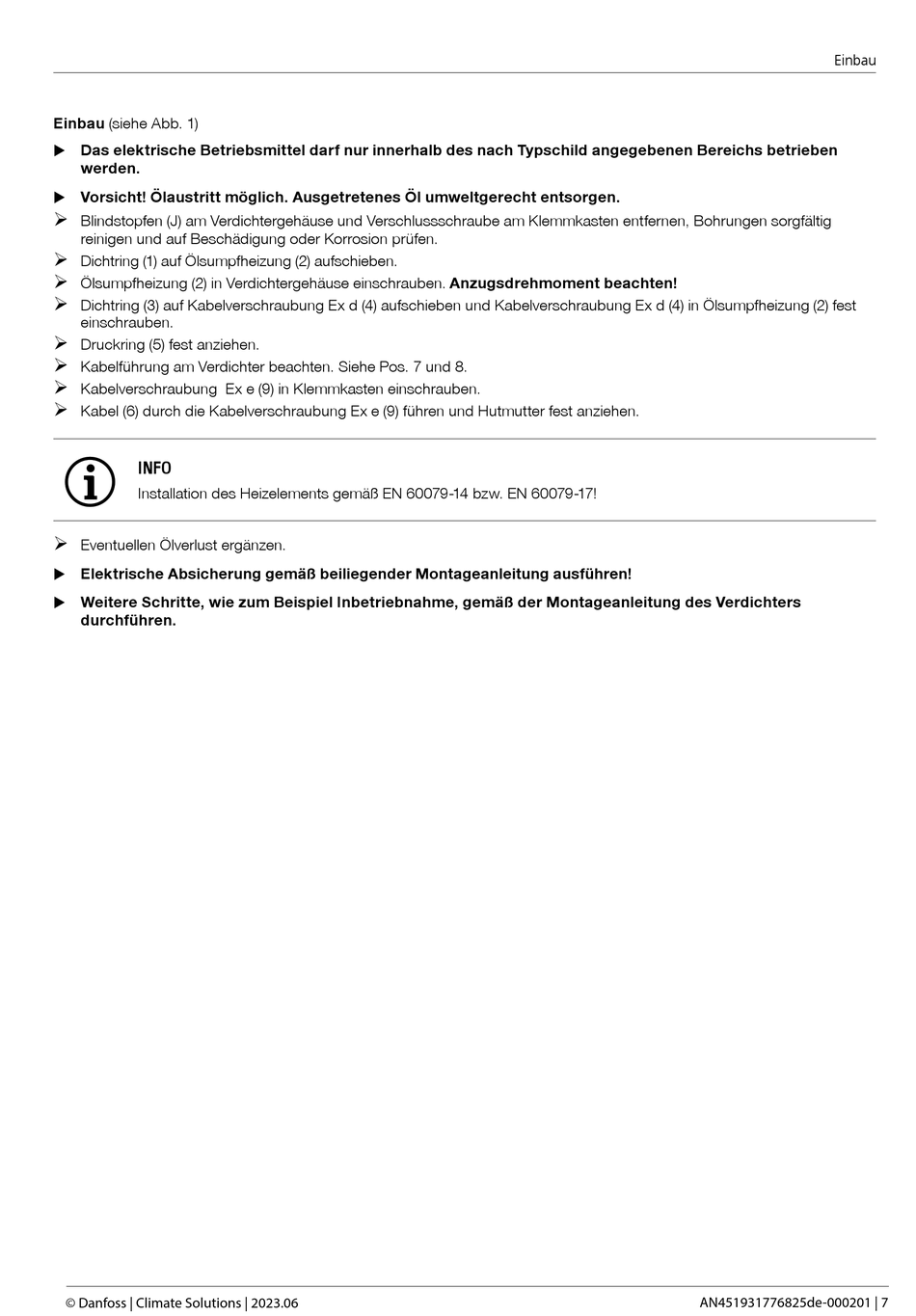

Einbau (siehe Abb. 1)
Das elektrische Betriebsmittel darf nur innerhalb des nach Typschild angegebenen Bereichs betrieben
X
werden.
Vorsicht! Ölaustritt möglich. Ausgetretenes Öl umweltgerecht entsorgen.
X
¾
Blindstopfen (J) am Verdichtergehäuse und Verschlussschraube am Klemmkasten entfernen, Bohrungen sorgfältig
reinigen und auf Beschädigung oder Korrosion prüfen.
¾
Dichtring (1) auf Ölsumpfheizung (2) aufschieben.
¾
Ölsumpfheizung (2) in Verdichtergehäuse einschrauben. Anzugsdrehmoment beachten!
¾
Dichtring (3) auf Kabelverschraubung Ex d (4) aufschieben und Kabelverschraubung Ex d (4) in Ölsumpfheizung (2) fest
einschrauben.
¾
Druckring (5) fest anziehen.
¾
Kabelführung am Verdichter beachten. Siehe Pos. 7 und 8.
¾
Kabelverschraubung Ex e (9) in Klemmkasten einschrauben.
¾
Kabel (6) durch die Kabelverschraubung Ex e (9) führen und Hutmutter fest anziehen.
INFO
Installation des Heizelements gemäß EN 60079-14 bzw. EN 60079-17!
¾
Eventuellen Ölverlust ergänzen.
Elektrische Absicherung gemäß beiliegender Montageanleitung ausführen!
X
Weitere Schritte, wie zum Beispiel Inbetriebnahme, gemäß der Montageanleitung des Verdichters
X
durchführen.
© Danfoss | Climate Solutions | 2023.06
Einbau
AN451931776825de-000201 | 7
