Achten Sie beim Aus- und Einfahren des Zylinders darauf, dass die Hydraulikschläuche
nicht eingeklemmt werden!
▪ Die Abschaltstange entsichern, ganz nach innen schieben und mit dem Federstecker
abstecken.
5.5

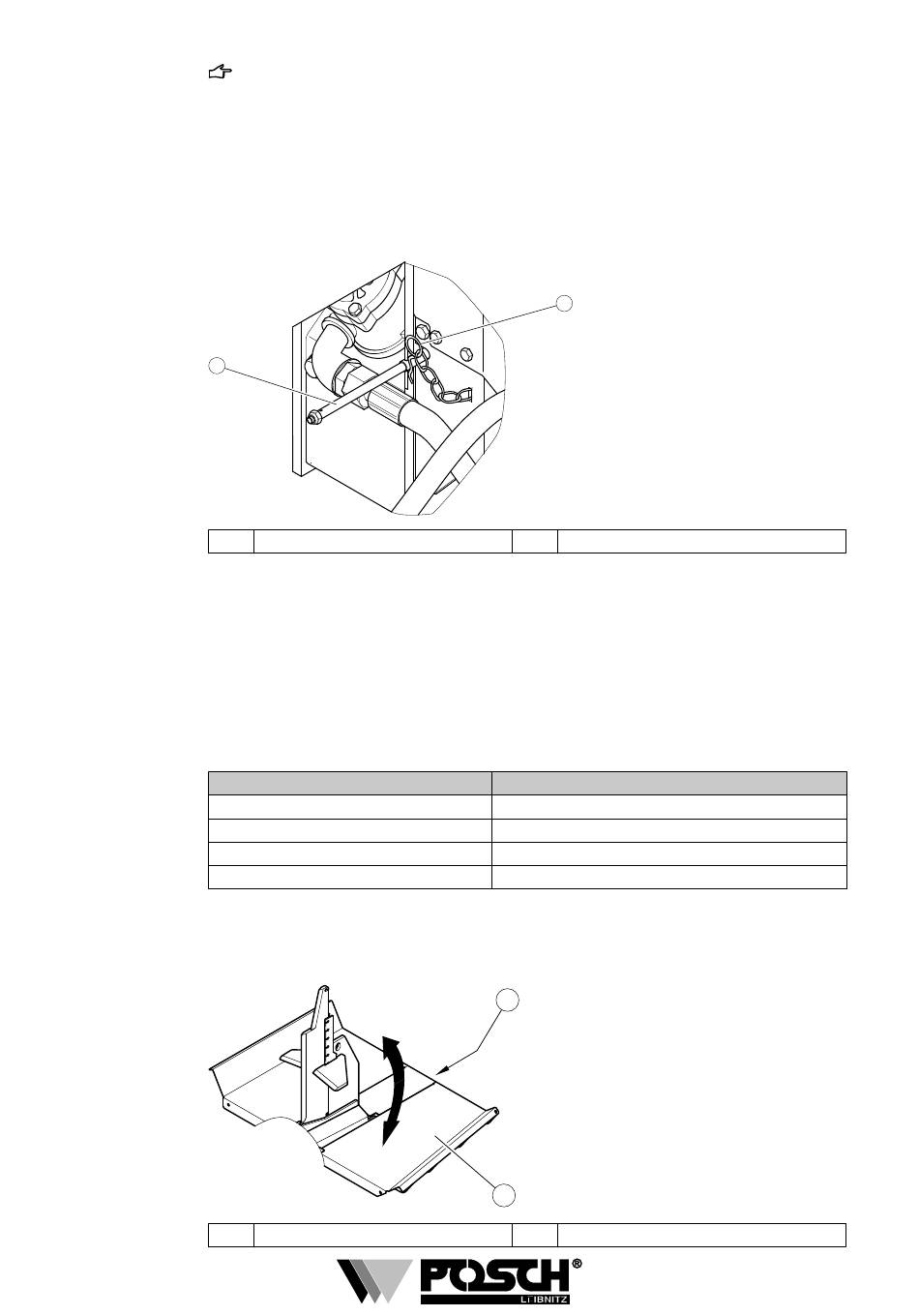

Einstellen des Spaltweges (Hub)

1
1 Abschaltstange
Der Spalthub lässt sich mit Hilfe einer Abschaltstange an kürzere Holzlängen anpassen:
▪ Das Druckstück ausfahren.
▪ Die Maschine abschalten.
– Sehen Sie dazu ....Abschalten der Maschine [➙ 25]
▪ Den Federstecker herausziehen und die Abschaltstange in die gewünschte Position
verschieben.
▪ Anschließend die Abschaltstange mit dem Federstecker wieder fixieren.
Der Spalthub ist mit folgenden Längen festgelegt:
Position
1. Position
2. Position
3. Position
Abschaltstange ausgezogen
5.6

Holzauflage

1 Absteckriegel
2
2 Federstecker
Holzlänge
60 cm
85 cm
110 cm
10 - 130 cm
1
2
2 Holzauflage
Bedienung
21
