10| Zubehör
Zubehörteile sind bei entsprechender Bestellung werkseitig bereits vormontiert. Eine Nachrüstung
ist unter Beachtung der den Bausätzen beigelegten Sicherheitshinweisen und Reparaturanleitungen
möglich. Weitere Informationen zu Einsatz, Betrieb, Wartung und Instandhaltung der Baugruppen ent-
nehmen Sie den Druckschriften oder finden sie im Internet unter vap.bock.de.
10.2 Ölabscheider
Beachten Sie zur Vermeidung von Ölschlägen:
Die Ölrückführung vom Ölabscheider muss am vorgesehenen Anschluss (D1) am Verdichterge-
häuse zurückgeführt werden.
Eine direkte Ölrückführung vom Ölabscheider in die Saugleitung ist nicht zulässig.
Achten Sie auf eine fachgerechte Dimensionierung des Ölabscheiders.
10.3 Ölspiegelregulator
Bei Verbundschaltungen von mehreren Verdichtern haben sich Ölstandsreguliersysteme bewährt. Für
die Montage eines Ölspiegelregulators ist der Anschluss „O" vorgesehen (siehe Maßzeichnung). Alle
gängigen Ölspiegelregulatoren von AC&R, ESK, Carly sowie das elektronische Ölstandsregulierungs-
system OM3 TraxOil von Alco können direkt ohne Adapter angeschlossen werden (s. Abb.23). Ein
Schauglas am Ölspiegelregulator ist nicht erforderlich.

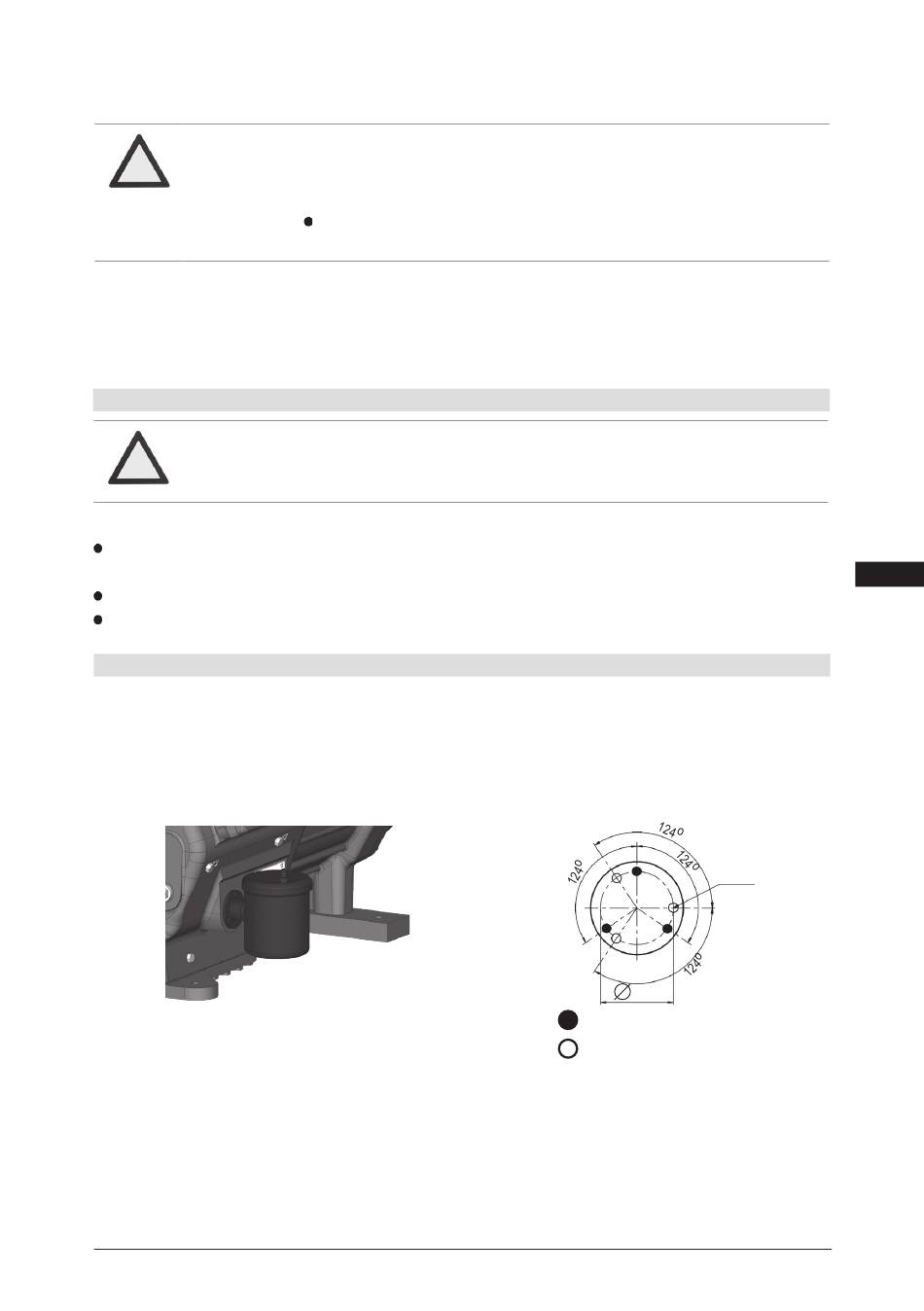

Anschluss Ölspiegelregulator
Bei Verbundschaltungen von mehreren Verdichtern haben sich
Ölstandsregulierungssysteme bewährt. Für die Montage eines Ölspie-
gelregulators ist der Anschluss „O" vorgesehen (siehe Maßzeichnung).
Alle gängigen Ölspiegelregulatoren von AC&R, ESK sowie das elek-
tronische Reglersystem TRAXOIL S1A1 von SPORLAN können direkt
ohne Adapter angeschlossen werden (s. Abb.). Ein Schauglas am
Ölspiegelregulator ist nicht erforderlich.
Mechanischer Ölspiegelregulator
am Anschluss „O"
ahr von
© Danfoss | Climate Solutions | 2023.07
ACHTUNG
schalten. Eine gesicherte Ölrückführung kann auch durch eine
100 % Leistungsanforderung nach jedem Verdichterneustart
realisiert werden.
Elektrische Ansteuerung des Magnetventils: Stromlos geöffnet,
(entspricht 100 % Verdichterleistung).
ACHTUNG
Ölschläge können zu Schäden am Verdichter führen.
Abb. 23
M6 x 10
je 3 mal
47,6
3-Loch-Anschlussbild für ESK,
AC&R und CARLY
3-Loch-Anschlussbild für TraxOil
AQ451337713574de-000201| 33
