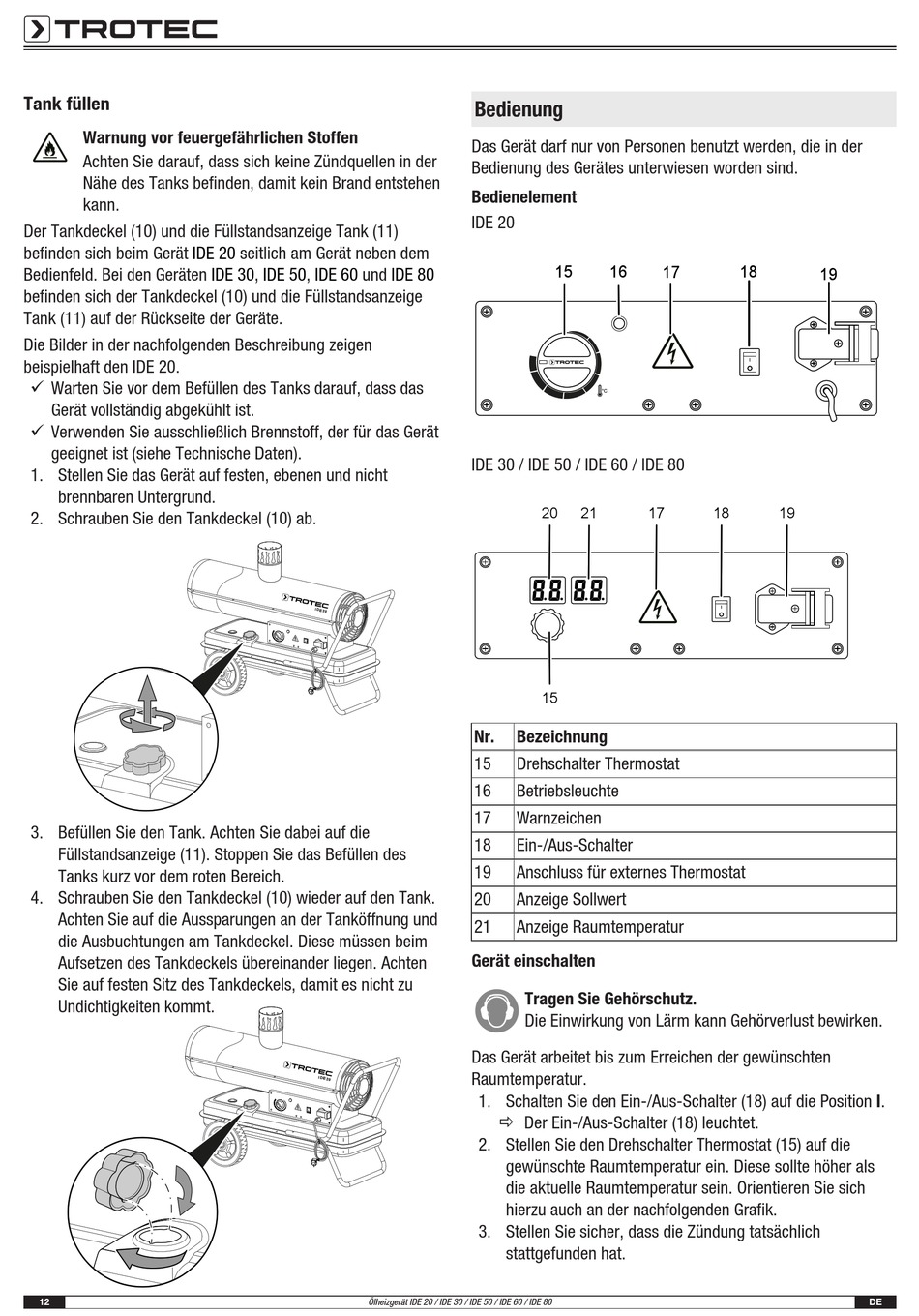

Tank Füllen; Bedienung; Bedienelement - Trotec IDE 20 Originalbetriebsanleitung

Tank füllen
Warnung vor feuergefährlichen Stoffen
Achten Sie darauf, dass sich keine Zündquellen in der
Nähe des Tanks befinden, damit kein Brand entstehen
kann.
Der Tankdeckel (10) und die Füllstandsanzeige Tank (11)
befinden sich beim Gerät IDE 20
Bedienfeld. Bei den Geräten IDE 30, IDE 50,
befinden sich der Tankdeckel (10) und die Füllstandsanzeige
Tank (11) auf der Rückseite der Geräte.
Die Bilder in der nachfolgenden Beschreibung zeigen
beispielhaft den IDE 20.
ü Warten Sie vor dem Befüllen des Tanks darauf, dass das
Gerät vollständig abgekühlt ist.
ü Verwenden Sie ausschließlich Brennstoff, der für das Gerät
geeignet ist (siehe Technische Daten).
1. Stellen Sie das Gerät auf festen, ebenen und nicht
brennbaren Untergrund.
2. Schrauben Sie den Tankdeckel (10) ab.
3. Befüllen Sie den Tank. Achten Sie dabei auf die
Füllstandsanzeige (11). Stoppen Sie das Befüllen des
Tanks kurz vor dem roten Bereich.
4. Schrauben Sie den Tankdeckel (10) wieder auf den Tank.
Achten Sie auf die Aussparungen an der Tanköffnung und
die Ausbuchtungen am Tankdeckel. Diese müssen beim
Aufsetzen des Tankdeckels übereinander liegen. Achten
Sie auf festen Sitz des Tankdeckels, damit es nicht zu
Undichtigkeiten kommt.
12
seitlich am Gerät neben dem
IDE 60 und IDE 80
Ölheizgerät IDE 20 / IDE 30 / IDE 50 / IDE 60 / IDE 80

Bedienung

Das Gerät darf nur von Personen benutzt werden, die in der
Bedienung des Gerätes unterwiesen worden sind.

Bedienelement

IDE 20
15 16
IDE 30 / IDE 50 / IDE 60 / IDE 80
20 21
15
Nr. Bezeichnung
15 Drehschalter Thermostat
16 Betriebsleuchte
17 Warnzeichen
18 Ein-/Aus-Schalter
19 Anschluss für externes Thermostat
20 Anzeige Sollwert
21 Anzeige Raumtemperatur
Gerät einschalten
Tragen Sie Gehörschutz.
Die Einwirkung von Lärm kann Gehörverlust bewirken.
Das Gerät arbeitet bis zum Erreichen der gewünschten
Raumtemperatur.
1. Schalten Sie den Ein-/Aus-Schalter (18) auf die Position I.
ð Der Ein-/Aus-Schalter (18) leuchtet.
2. Stellen Sie den Drehschalter Thermostat (15) auf die
gewünschte Raumtemperatur ein. Diese sollte höher als
die aktuelle Raumtemperatur sein. Orientieren Sie sich
hierzu auch an der nachfolgenden Grafik.
3. Stellen Sie sicher, dass die Zündung tatsächlich
stattgefunden hat.
18
17
19
17 18 19
