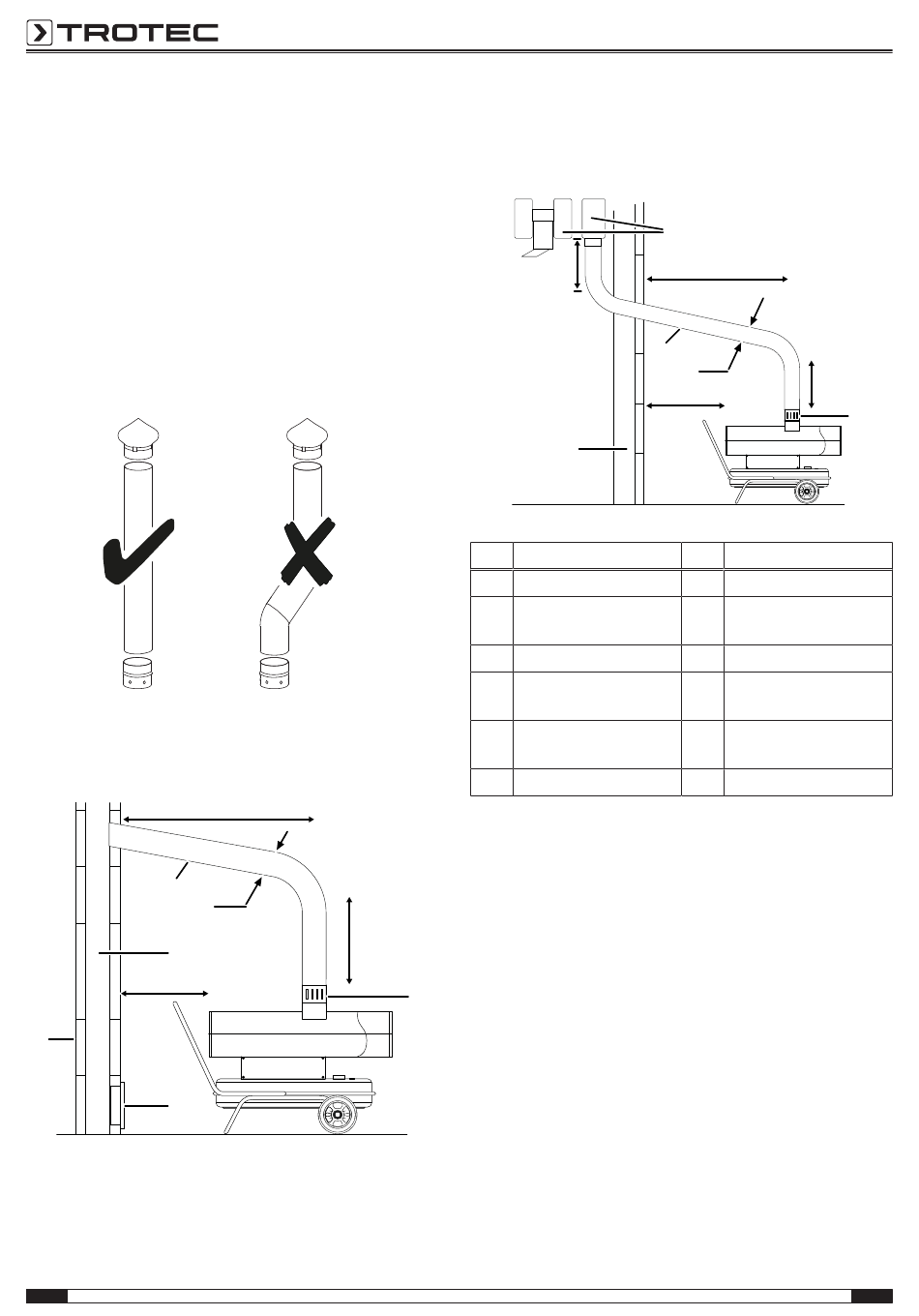

Montage eines Abgasrohrs (optional)
Mit zur Abgasabführung am Kaminanschluss montiertem
Abgasrohr darf das Gerät ausschließlich in Außenbereichen
betrieben werden. Beachten Sie dabei Folgendes:
• Das Abgasrohr darf maximal eine Länge von 1 m haben.
• Bögen oder Knie im Abgasrohr sind nicht gestattet.
• Bei einem Betrieb im Freien muss am Ende eine
Regenhaube montiert werden, um das Eindringen von
Regenwasser und Schmutz zu verhindern.
• Das Abgasrohr muss so ausgeführt sein, dass kein
Gegendruck entstehen kann.
• Für einen störungsfreien Betrieb muss das Abgasrohr
steigend montiert werden.
Kamindurchführung
Folgende schematische Darstellung sollte bei der Projektierung
einer Kamindurchführung berücksichtigt werden:
5
4
A
3
2
10
C
D
B
Ölheizgerät IDE 20 / IDE 30 / IDE 50 / IDE 60 / IDE 80
Wanddurchführung
Folgende schematische Darstellung sollte bei der Projektierung
einer Wanddurchführung berücksichtigt werden:
E
3
Nr.

Bezeichnung

A min. 2 m
B min. 3 m
C so kurz wie möglich
D ≥ Ø 120 mm / 150 mm 4
E min. 1 m
1
6
C
5
D
B
A
Nr. Bezeichnung
1 Kaminanschluss
2 Reinigungsöffnung mit
Explosionsschutzklappe
3 Außenwand
Kamin – innen min. 20 x
20 cm
5 Wanddurchführung mit
Rohrknie min. 5°
6 Zugverstärker H-förmig
1
