Trotec IDS 900 Originalbetriebsanleitung

Olheizgerat
Vorschau ausblenden Andere Handbücher für IDS 900:
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen

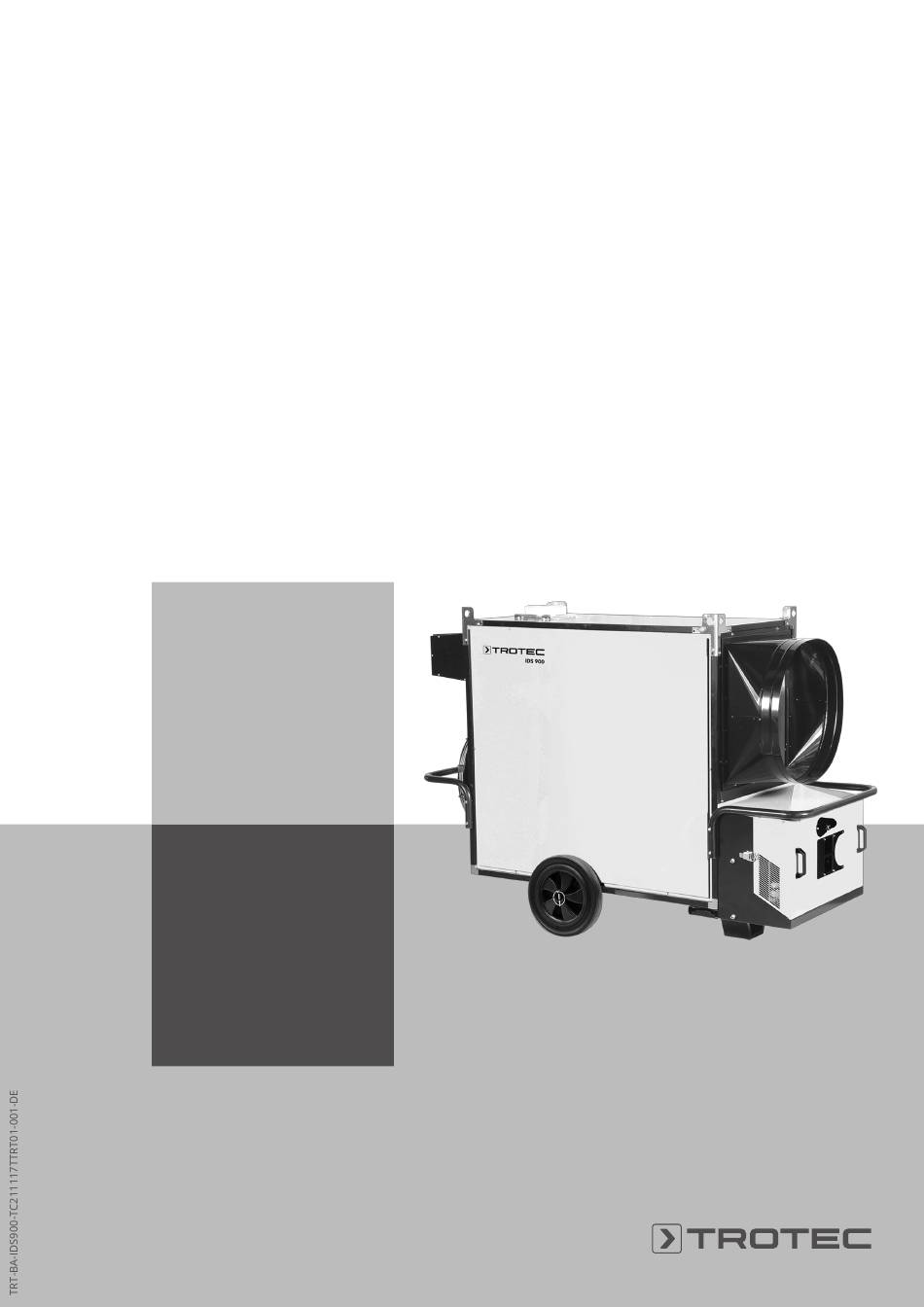

IDS 900
DE
ORIGINALBETRIEBSANLEITUNG
ÖLHEIZGERÄT
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Trotec IDS 900

Inhaltszusammenfassung für Trotec IDS 900

  • Seite 1 IDS 900 ORIGINALBETRIEBSANLEITUNG ÖLHEIZGERÄT...

  • Seite 2: Inhaltsverzeichnis

    Oberfläche für Leben und Gesundheit von Personen bestehen. Warnung Das Signalwort bezeichnet eine Gefährdung mit einem mittleren Risikograd, die, wenn sie nicht vermieden wird, den Tod oder eine schwere Verletzung zur Folge haben kann. Ölheizgerät IDS 900...

  • Seite 3: Sicherheit

    • Stellen Sie das Gerät ausschließlich in überdachten Außenbereichen oder in belüfteten Innenräumen mit • Setzen Sie sich nicht auf das Gerät. Abgasführung auf. • Das Gerät ist kein Spielzeug. Halten Sie Kinder und Tiere fern. Verwenden Sie das Gerät nur unter Aufsicht. Ölheizgerät IDS 900...

  • Seite 4: Bestimmungsgemäße Verwendung

    Veränderungen sowie An- oder Umbauten am Gerät vor. • Verwenden Sie das Gerät nicht in der Nähe von Benzin, Lösungsmitteln, Lacken oder anderen leicht entflammbaren Dämpfen oder in Räumen, in denen diese aufbewahrt werden. • Verwenden Sie das Gerät nicht im Freien. Ölheizgerät IDS 900...
  • Seite 5 Das Typenschild ist in der deutschen und englischen Sprache verfasst Hinweis und befindet sich auf dem Gerät: Entfernen Sie keine Sicherheitszeichen, Aufkleber oder Typ: IDS 900 Etiketten vom Gerät. Halten Sie alle Sicherheitszeichen, Artikel-Nr./Item-No.: 1430000160 Aufkleber und Etiketten in einem lesbaren Zustand.

  • Seite 6: Überhitzungsschutz

    Überhitzungssicherung austauschen zu lassen. Warnung Von diesem Gerät können Gefahren ausgehen, wenn es von nicht eingewiesenen Personen unsachgemäß oder nicht bestimmungsgemäß eingesetzt wird! Beachten Sie die Personalqualifikationen! Warnung Das Gerät ist kein Spielzeug und gehört nicht in Kinderhände. Ölheizgerät IDS 900...

  • Seite 7: Informationen Über Das Gerät

    Verbrennungskammer getrennt, wo der Schutzbügel Brennstoff verbrannt wird. Die Verbrennungsprodukte werden durch einen Kamin ins Freie abgeführt. Die angesaugte Luft wird erwärmt und an der Ausblasöffnung wieder der Umgebung Thermostatgehäuse zugeführt. Standfuß Brennergehäuse Transportgriff Tankanschluss mit Deckel Ölheizgerät IDS 900...

  • Seite 8: Transport Und Lagerung

    VDE 0100/0105 der Steckdose ein FI-Schalter • trocken und vor Frost und Hitze geschützt vorgeschaltet sein. • in aufrechter Position an einem vor Staub und direkter Sonneneinstrahlung geschützten Platz • ggf. mit einer Hülle vor eindringendem Staub geschützt Ölheizgerät IDS 900...
  • Seite 9 • direkt unter Verwendung der Heizölpumpe des Brenners. Beachten Sie dabei die Abmessungen und Längen, die in der Betriebsanleitung des Brenners angegeben sind. • indirekt unter Verwendung einer Hilfspumpe für das Heizöl. Kontaktieren Sie den Kundendienst für die ordnungsgemäße Dimensionierung der Anlage. Ölheizgerät IDS 900...
  • Seite 10 Die Verwendung von koaxialen Rohren für den ≥ Ø 120 mm/150 mm Schornsteinanschluss Rauchabzug und die Ansaugung der Verbrennungsluft ist bei diesem Gerät ausdrücklich verboten. Die min. 1 m Außenwand Funktionstüchtigkeit kann dadurch dauerhaft und schwer beeinträchtigt werden. Position für den Schornstein Ölheizgerät IDS 900...

  • Seite 11: Aufstellung

    Eine Nichtbeachtung kann die Funktionstüchtigkeit des Gerätes Gerätes. Wenn der Lieferumfang unvollständig ist, wenden bzw. des Zubehörs beeinträchtigen oder zu Gefahren für Sie sich an den Kundendienst von Trotec oder an den Menschen und Sachen führen. Fachhändler, bei dem Sie das Gerät erworben haben.
  • Seite 12 Nachregulierung des Brenners erforderlich sein, wenn die Verbrennungsparameter nicht korrekt sind. • Versiegeln Sie nach der Abnahmeprüfung die Bohrung für die Einführung der Sonde mit einem Material, das die Dichtigkeit des Kanals gewährleistet und hitzebeständig ist. Ölheizgerät IDS 900...

  • Seite 13: Bedienung

    Bedienung des Gerätes unterwiesen sind. Bedienelemente Bezeichnung Abdeckung Schaltkasten Kontrollleuchte Stromversorgung Thermostat Kontrollleuchte Sicherheitsthermostat (Überhitzung) Kontrollleuchte Brenner manueller Reset des Sicherheitsthermostaten (Entstörtaste) Raumthermostat Steckdose Anschluss für Ölvorwärmung Entstörungstaste Brenner mit Lampe Schalter Heizung/Lüftung (Ein- / Ausschalter) Betriebskontrollleuchte Temperaturregler mit LCD Ölheizgerät IDS 900...
  • Seite 14 Leuchtet, wenn der Ventilator LED OUT 1 eingeschaltet ist. Temperaturregler Erfasst die Austrittstemperatur und mit LCD-Display die Betriebsstunden. Kontrolle der Auslösetemperatur des Thermostats vom Brenner und Ventilator. ð Der Ventilator (5) ist eingeschaltet. Anzeige Zeigt die erfasste Temperatur in °C Ölheizgerät IDS 900...
  • Seite 15 Lampe der Entstörungstaste des Brenners (24) auf. Drücken Sie die Entstörungstaste des Brenners (24) für drei Sekunden, um den Warmlufterzeuger wieder zu starten. • Nach einer Sicherheitsabschaltung der Thermostate leuchtet die Kontrollleuchte Sicherheitsthermostate (Überhitzung) (19) auf. Die Kontrollleuchte (19) befindet sich an der Seite des Brennergehäuses. Ölheizgerät IDS 900...
  • Seite 16 • Leuchtet ein roter Pfeil über dem Symbol "+" (31), dann Luft angezeigt. liegt die Temperatur über dem eingestellten Wert. Der Thermostat sperrt den Brenner. Die Auslösetemperatur des Ventilator-Thermostaten und des Brenner-Thermostaten können nur nach Rücksprache mit dem Trotec Kundendienst geändert werden. Ölheizgerät IDS 900...
  • Seite 17 • Ziehen Sie nie den Stecker aus dem Versorgungsschaltpult 4. Befestigen Sie den Deckel des Gerätes wieder auf den heraus, um den Betrieb des Warmlufterzeugers zu Tankanschluss (12) des Gerätes. stoppen. Die elektrische Versorgung darf erst nach dem Stillstand des Lüfters unterbrochen werden. Ölheizgerät IDS 900...

  • Seite 18: Nachbestellbares Zubehör

    Funktionsstörungen auftreten, so überprüfen Sie das Gerät nach Unverbrannte Brennstoffe können sich in der folgender Auflistung. Brennkammer ansammeln und bei der darauf folgenden Wiedereinschaltung plötzlich entzünden. • Kontrollen und Maßnahmen werden ohne Ergebnis durchgeführt: Kontaktieren Sie den Trotec Kundendienst. Ölheizgerät IDS 900...
  • Seite 19 Unregelmäßiger Betrieb des Brenners Sollte sich nach Drücken der nicht und der Entstörtaste des Brenners (24) und nach Wiedereinrichtungsanzeiger und die einem erneuten Starten dieselbe Kontrollanlage wird beleuchtet Situation zum zweiten Mal ergeben, wenden Sie sich an den technischen Kundendienst Ölheizgerät IDS 900...
  • Seite 20 Motorkondensator verbrannt (Mod. "M") Kondensator auswechseln Motorlager blockiert Lager auswechseln Lärm bzw. Flattern vom Lüfter Fremdkörper auf Lufteinlass Fremdkörper und Verunreinigungen entfernen Unzureichender Luftumlauf Fremdkörper und Verunreinigungen entfernen Unzureichendes Aufwärmen Unzureichende Wärmeleistung des Wenden Sie sich an den technischen Brenners Kundendienst Ölheizgerät IDS 900...

  • Seite 21: Wartung

    Fremdkörper prüfen, ggf. reinigen Außenreinigung Sichtprüfung des Geräteinneren auf Verschmutzungen Auf Beschädigungen prüfen Befestigungsschrauben prüfen Thermostate überprüfen Elektrische Anschlüsse überprüfen Motor und Ventilator reinigen Brenner überprüfen und testen Brennkammer reinigen Heizölversorgungsleitung überprüfen Warmlufterzeuger überprüfen Wärmeaustauscher reinigen Innenreinigung Probelauf Ölheizgerät IDS 900...

  • Seite 22: Wartungs- Und Pflegeprotokoll

    10. Datum: ....... 11. Datum: ....... 12. Datum: ....... Unterschrift: ......Unterschrift: ......Unterschrift: ......Unterschrift: ......13. Datum: ......14. Datum: ....... 15. Datum: ....... 16. Datum: ....... Unterschrift: ......Unterschrift: ......Unterschrift: ......Unterschrift: ......Ölheizgerät IDS 900...

  • Seite 23: Tätigkeiten Vor Wartungsbeginn

    • das Gerät nicht in feuer- und explosionsgefährdeten Bereichen aufgestellt ist. • zu feuergefährlichen Materialien ein Sicherheitsabstand besteht. Gehen Sie wie folgt vor, wenn Heizölleckagen auftreten: 1. Schließen Sie den Heizölsperrhahn. 2. Orten Sie die Heizölleckagen. 3. Rufen Sie den Trotec Kundendienst. Ölheizgerät IDS 900...

  • Seite 24: Technischer Anhang

    Mindestabstände von 3. Entfernen Sie Schmutz und Ablagerungen. Wänden / Gegenständen 4. Lassen Sie ggf. intakte Anschlüsse, Drähte oder oben 2 m Steckverbinder durch den Trotec Kundendienst ersetzen. hinten 2 m Thermostate überprüfen seitlich 2 m Gehen Sie wie folgt vor, um die Thermostate zu überprüfen: vorne 2 m...
  • Seite 25 Schaltbild IDS 900 C Kondensator TM Fernschalter für BR Brenner L2 Sicherheitsthermostat mit Ventilator manueller Entriegelung, L2 M Ventilator Motor RM Thermorelais für TA Raumthermostat RV Schalter Heizung-Stop- Ventilator Lüftung F Luftregler ST Kontrolllampe PB Brenner SL Überhitzungsschutz- Kontrolllampe, L1, L2 FB Sicherung für Brenner...
  • Seite 26 Ersatzteilübersicht IDS 900 Hinweis! Die Positionsnummern der Ersatzteile unterscheiden sich von den in der Betriebsanleitung verwendeten Positionsnummern der Bauteile. Ölheizgerät IDS 900...
  • Seite 27 Protective panel Panel Ground terminal board Aluminium washer Panel Fuse holder Diesel filter Support bracket Fuse Filter cartridge Panel Support plate Filter seal kit Support Cable fastener Filter container Wheels axle support bracket Cable fastener nut Iron fitting Ölheizgerät IDS 900...

  • Seite 28: Entsorgung

    Maschinen 2006/42/EG, Anhang II Teil 1 Abschnitt A Das Symbol des durchgestrichenen Mülleimers auf einem Elektro- oder Elektronik-Altgerät besagt, dass dieses am Ende Wir, die Trotec GmbH, erklären in alleiniger Verantwortung, seiner Lebensdauer nicht im Hausmüll entsorgt werden darf. dass das nachfolgend bezeichnete Produkt entwickelt, Zur kostenfreien Rückgabe stehen in Ihrer Nähe Sammelstellen...
  • Seite 29 Trotec GmbH Grebbener Str. 7 D-52525 Heinsberg +49 2452 962-400 +49 2452 962-200 info@trotec.com www.trotec.com...
