Kamindurchführung

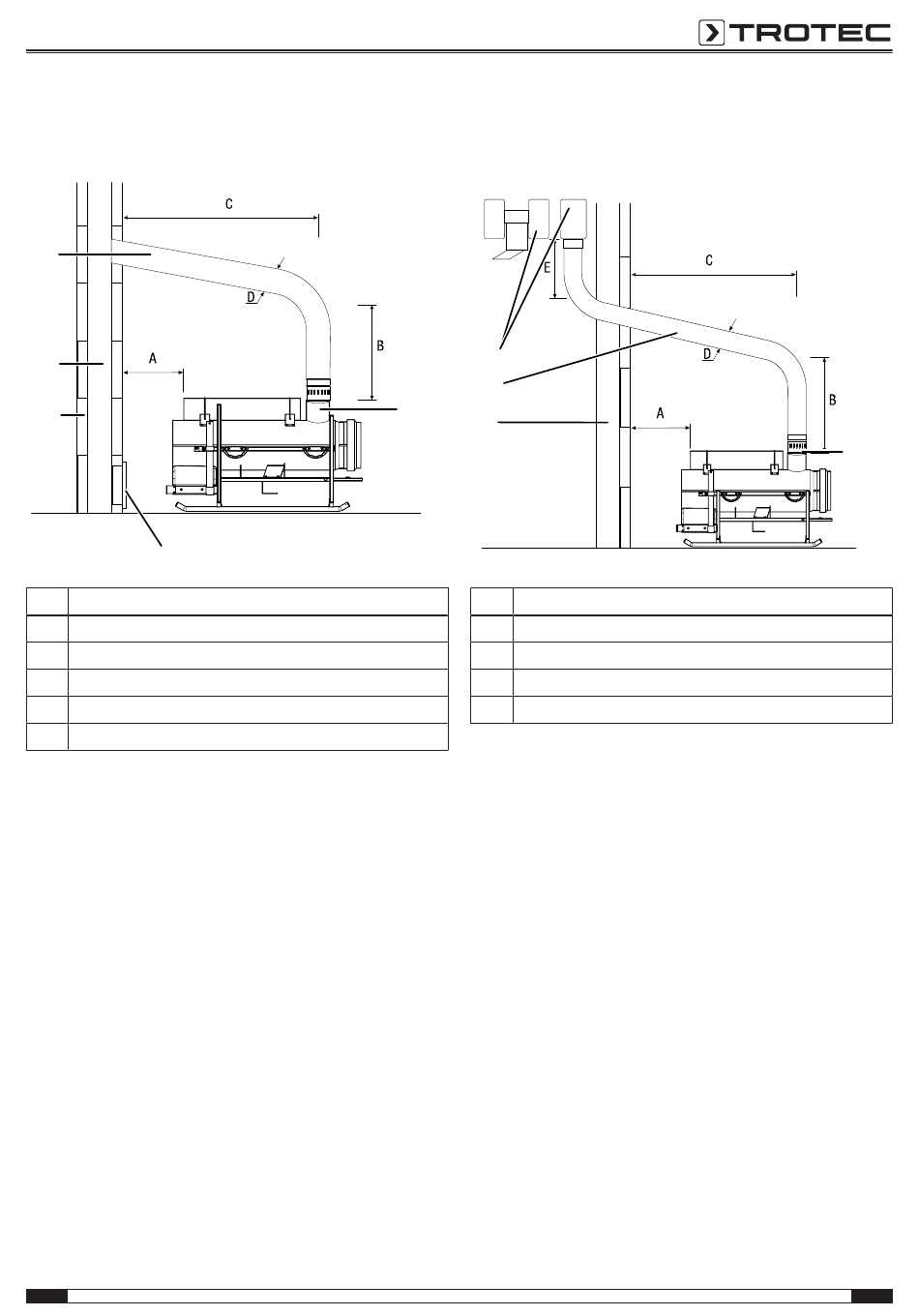

Folgende schematische Darstellung sollte bei der Projektierung
einer Kamindurchführung berücksichtigt werden:
29
28
27
26
Nr. Bezeichnung
13 Schornsteinanschluss
26 Reinigungsöffnung mit Explosionsschutzklappe
27 Außenwand
28 Kamin - innen min. 20 x 20 cm
29 Wanddurchführung mit Rohrknie min. 5°
Abmessungen:
• A: min. 1 m
• B: min. 1 m
• C: so kurz wie möglich
• D: ≥ Ø 120 mm / 150 mm
DE
Wanddurchführung
Folgende schematische Darstellung sollte bei der Projektierung
einer Wanddurchführung berücksichtigt werden:
30
29
13
27
Nr. Bezeichnung
13 Schornsteinanschluss
27 Außenwand
29 Wanddurchführung mit Rohrknie min. 5°
30 Zugverstärker H-förmig
Abmessungen:
• A: min. 1 m
• B: min. 1 m
• C: so kurz wie möglich
• D: ≥ Ø 120 mm / 150 mm
• E: min. 1 m
Ölheizgerät IDS 30 F
