BETRIEBSANLEITUNG

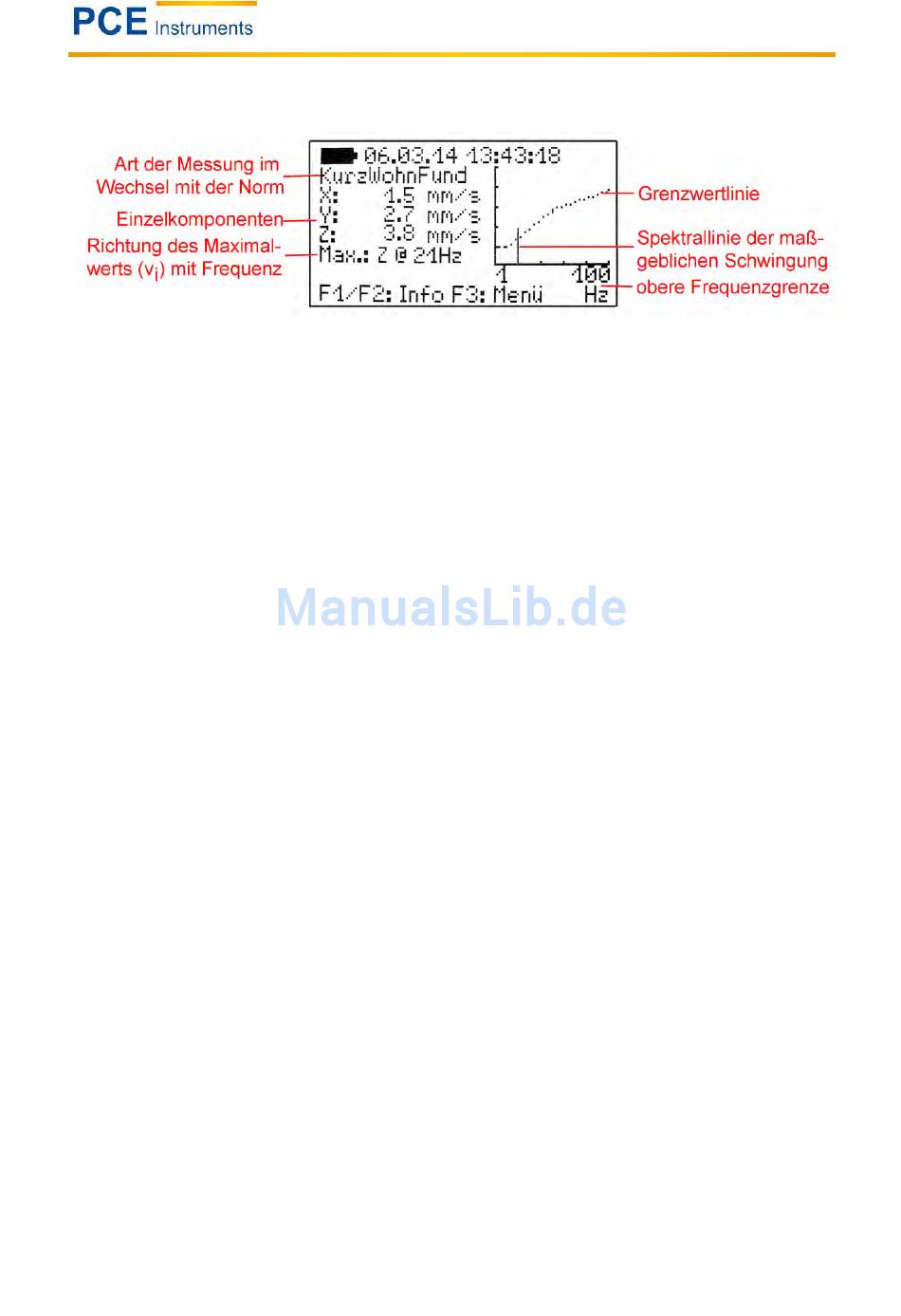

Durch Drucken von F3 verlassen Sie das Menü und wechseln zur Messwertanzeige:
Im Sekundentakt werden die drei Spitzenwerte X/Y/Z der Schwinggeschwindigkeit, der Wert mit der
größten Amplitude und dessen Hauptfrequenz ausgegeben. Auf der rechten Seite wird dieser Messwert
im Frequenzbereich grafisch dargestellt. Die Skalierung des Diagramms erfolgt entsprechend der
Grenzwertlinie. Höhere Amplituden werden am oberen Diagrammrand abgeschnitten.
Hinweis: Bei der Schwingungsmessung an Geschossdecken gelten gemäß Tabelle abweichende
Anhaltswerte für die Z-Richtung. Diese werden vom VM40 bewertet und in die Alarmierung einbezogen.
In der Anzeige der Frequenz und des Spektrums werden jedoch nur die X- und Y-Richtung
berücksichtigt.
11
