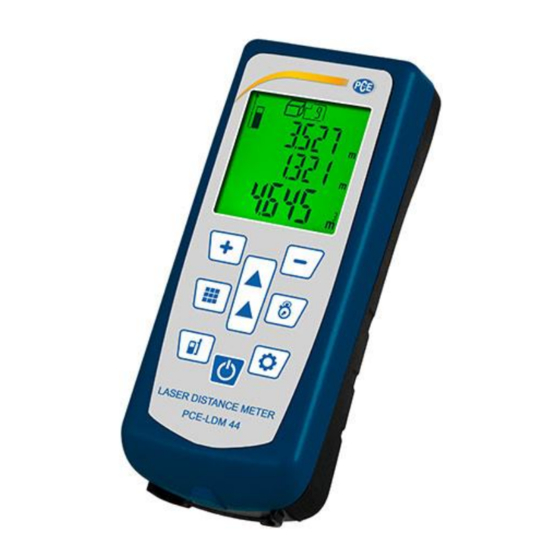

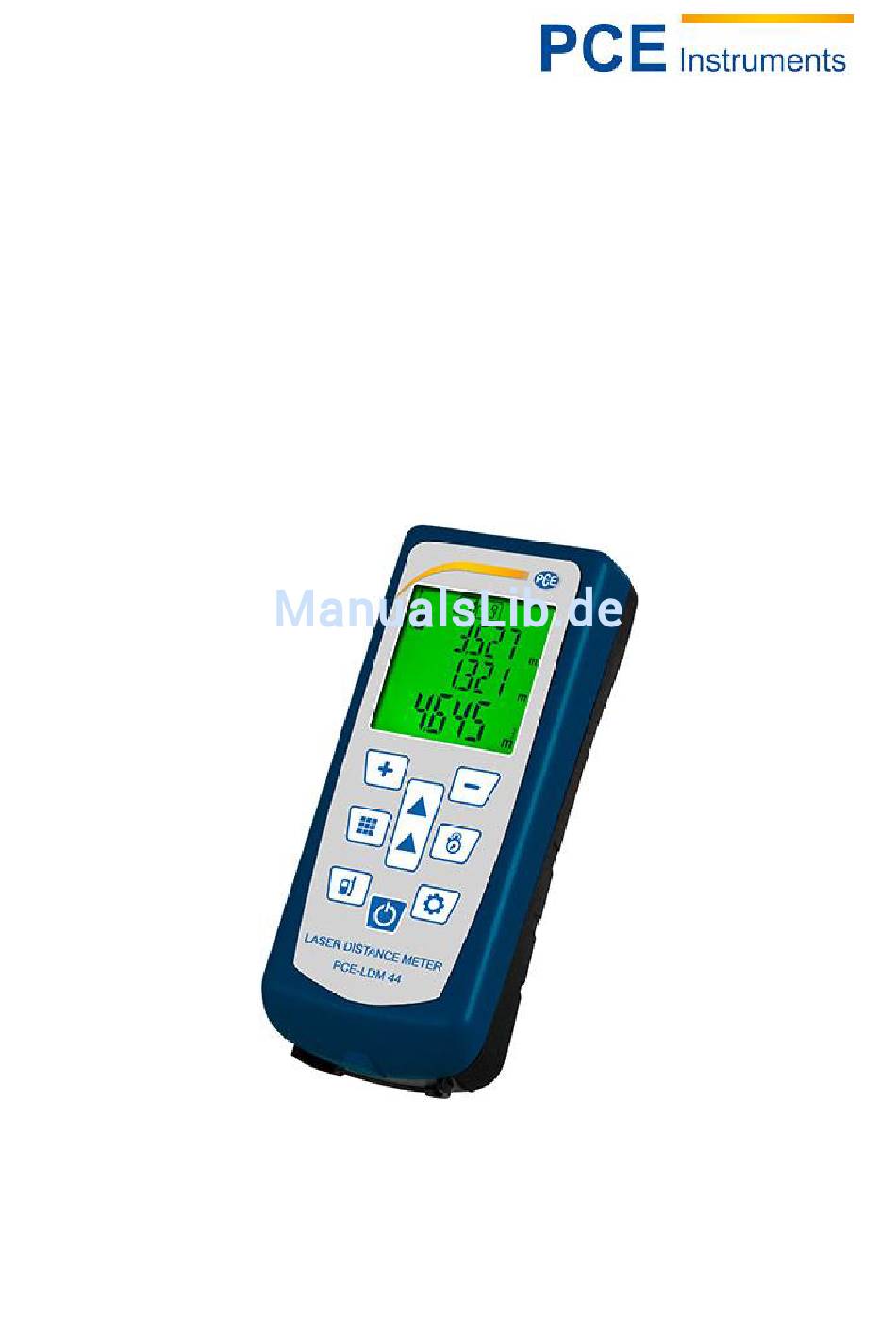

- Seite 1 PCE Deutschland GmbH Im Langel 4 D-59872 Meschede Deutschland Tel: 02903 976 99 0 Fax: 02903 976 99 29 info@warensortiment.de www.warensortiment.de www.pce-instruments.com/deutsch Betriebsanleitung Laser-Entfernungsmesser PCE-LDM 44 Version 1.1 30.04.2015...
-
Seite 2: Inhaltsverzeichnis
BETRIEBSANLEITUNG Inhaltsverzeichnis Einleitung ......................... 3 Sicherheitsinformationen ..................3 Spezifikationen ......................4 Technische Daten ........................4 Lieferumfang ..........................4 Systembeschreibung ....................5 Batterien und Batteriestatus ....................... 5 Gerätebeschreibung ........................5 Displaybeschreibung ........................6 Bedienung ........................ 7 Ein- und ausschalten ........................7 Einzelmessung ........................... -
Seite 3: Einleitung
BETRIEBSANLEITUNG Einleitung Vielen Dank, dass Sie sich für den Kauf eines Lasermessers von PCE Instruments entschieden haben. Der Lasermesser PCE-LDM 44 ist für einfache Entfernungsmessungen geeignet. Der Lasermesser misst Distanzen bis zu 40 m. Alle Messwerte werden auf dem sehr gut lesbaren, beleuchteten Display dargestellt. -
Seite 4: Spezifikationen
-5 … +40 °C Umgebungsbedingungen -20 … +60 °C Lagerbedingungen Automatische Abschaltung Laser 30 Sekunden Automatische Abschaltung Gerät 180 Sekunden Lieferumfang 1 x Lasermesser PCE-LDM 44 3 x AAA 1,5 V Batterien 1 x Transporttasche 1 x Trageschlaufe 1 x Bedienungsanleitung... -
Seite 5: Systembeschreibung
BETRIEBSANLEITUNG Systembeschreibung Batterien und Batteriestatus Das Gerät wird mit 2 x AAA Batterien betrieben. Den Batteriestatus erfahren Sie über das Symbol auf dem Display. bedeutet, die Batterien sind zu 100 % aufgeladen. bedeutet, die Batterien haben eine Kapazität von 60 %. -
Seite 6: Displaybeschreibung
BETRIEBSANLEITUNG Displaybeschreibung 1. Laserstrahl Anzeige 2. Indirekte Messung Indirekte Messung I Indirekte Messung II Indirekte Messung III 3. Messfunktion Flächenberechnung Volumenberechnung 4. Messreferenz 5. Addition und Subtraktion 6. Maximalwert 7. Minimalwert 8. Richtungsanzeige 9. Hauptanzeige 10. Timer 11. Speicher 12. Batteriestatus 13. -
Seite 7: Bedienung
BETRIEBSANLEITUNG Bedienung Ein- und ausschalten Drücken Sie die Power-Taste (J), um das Gerät einzuschalten. Das Display zeigt verschiedene Symbole während einer internen Kontrolle an. Ist das Display im Standby-Modus, ist das Gerät bereit für Messungen. Um das Gerät wieder auszuschalten, halten Sie die Power-Taste (J) für 3 Sekunden gedrückt. Einzelmessung ... -
Seite 8: Messungen Subtrahieren
BETRIEBSANLEITUNG Messungen subtrahieren Um eine Messung von einer späteren zu subtrahieren, drücken Sie die Subtraktions-Taste (F), um die erste Zahl als Minuend festzulegen. Führen Sie danach eine weitere Messung durch und suchen Sie eine geeignete Zahl als Subtrahend aus, indem Sie auf die Subtraktion-Taste (F) drücken. ... -
Seite 9: Einstellungen
BETRIEBSANLEITUNG Einstellungen Durch Drücken der Einstellungen-Taste (I) können Sie Einstellungen auswählen und festlegen. Durch Drücken und Halten der Taste erscheinen die Einstellungen auf dem Display in folgender Reihenfolge: Speicher (F1) Einheit (F2) Abstandslängen (F3) Bildschirm-Timeout (F4). ... -
Seite 10: Fehlercodes
BETRIEBSANLEITUNG 5.16 Fehlercodes Code Beschreibung Err01 Das Ziel liegt außerhalb des Messbereichs Err02 Reflektiertes Signal ist zu schwach oder kein reflektiertes Signal Err03 Messwert ist überschritten (max. Wert: 99999) Err04 Pythagoras Parameter Fehler Err05 Batterie schwach, Batterie wechseln Err06 Gerätetemperatur ist zu hoch oder niedrig Err07 Umweltgeräusch ist zu stark... -
Seite 11: Entsorgung
BETRIEBSANLEITUNG Entsorgung HINWEIS nach der Batterieverordnung (BattV) Batterien dürfen nicht in den Hausmüll gegeben werden: Der Endverbraucher ist zur Rückgabe gesetzlich verpflichtet. Gebrauchte Batterien können unter anderem bei eingerichteten Rücknahmestellen oder bei der PCE Deutschland GmbH zurückgegeben werden. Annahmestelle nach BattV: PCE Deutschland GmbH Im Langel 4 59872 Meschede...
