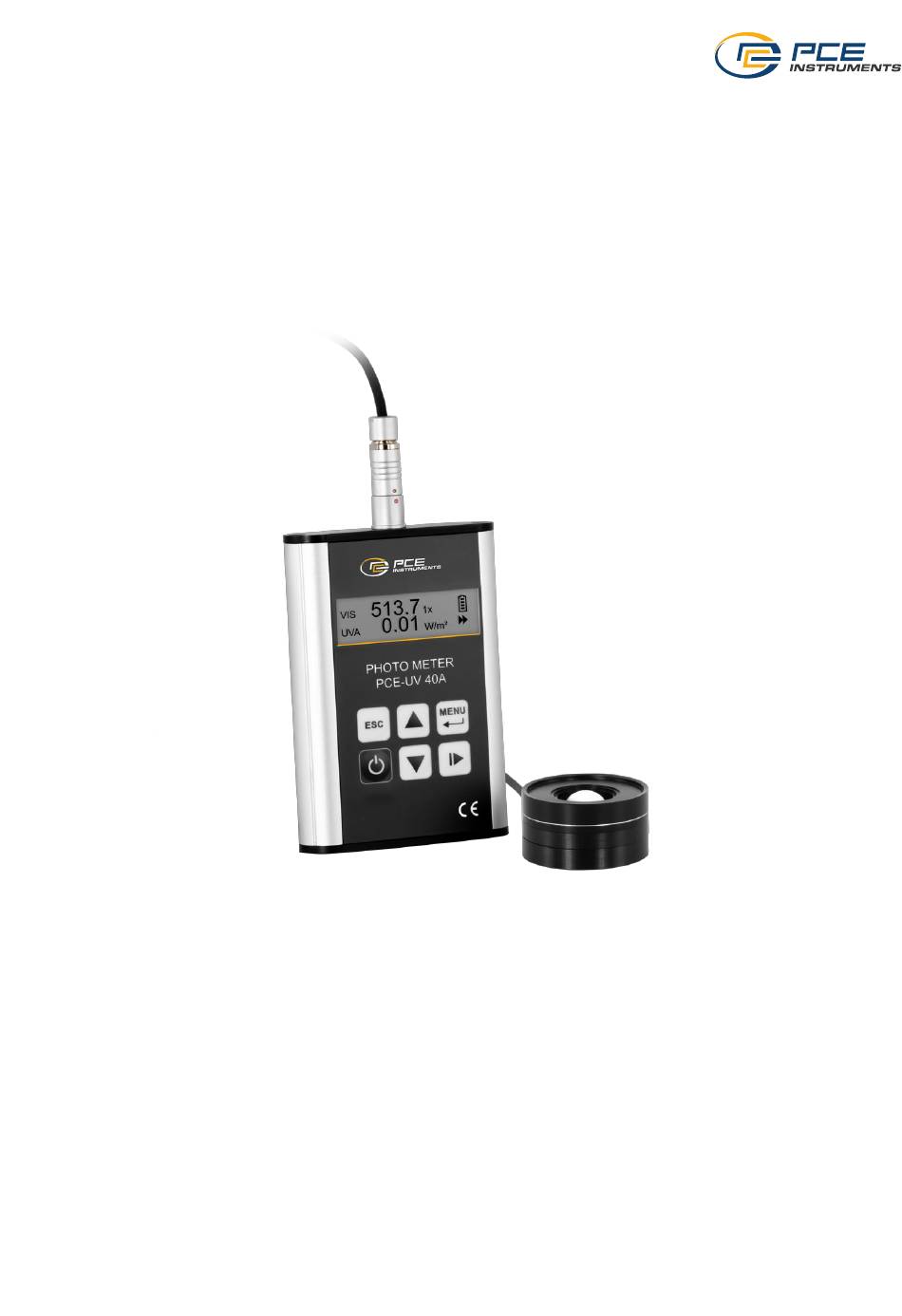

- Seite 1 PCE-UV 40A UVA METER Gebrauchsanweisung...
- Seite 2 INHALTSVERZEICHNIS MERKMALE DES INSTRUMENTS ....................3 1.1. Ausrüstung ..........................3 1.2. Bauwesen..........................3 1.2.1. Messsonde ........................3 1.2.2. Integrierendes Messgerät ..................4 1.3. Gemessene Mengen ......................4 1.4. Technische Daten ........................ 4 1.5. Firmware-Aktualisierung ...................... 5 BETRIEB ............................5 2.1. Einschalten des Geräts .....................
- Seite 3 1. MERKMALE DES INSTRUMENTS Das PCE-UV 40A Radiometer-Photometer ist ein integrierendes Zweikanal-Messgerät, das für die Kontrolle der Beobachtungsbedingungen bei zerstörungsfreien Prüfungen (ZfP) nach der Magnetpulverprüfmethode (MPI) entwickelt wurde. Diese Art von Prüfungen wird zur Erkennung von oberflächlichen und leicht unter der Oberfläche liegenden Diskontinuitäten in ferromagnetischen Materialien wie Eisen, Nickel, Kobalt und einigen...
- Seite 4 Buchse für die Messsonde befindet sich auf der Oberseite, während sich das Batteriefach und die Mini-USB-Buchse auf der Unterseite des Geräts befinden. Die USB-Buchse kann für das Firmware-Update und die Steuerung des Messgeräts verwendet werden. 1.3. Gemessene Mengen Das Messgerät PCE-UV 40A ermöglicht eine gleichzeitige Messung von: Beleuchtungsstärke (VIS-Kanal), • UV-A-Bestrahlungsstärke (UVA-Kanal).
- Seite 5 Abb.2. Relative spektrale Empfindlichkeit der beiden Kanäle VIS und UVA. 1.5. Firmware aktualisieren Die Firmware des PCE-UV 40A kann vom Benutzer aktualisiert werden. Das Aktualisierungsverfahren ist wie folgt: Laden Sie die SonBoot-Anwendung von der Website des Herstellers herunter. • Laden Sie die PCE-UV 40A-Firmware von der Website des Herstellers herunter.
- Seite 6 2.3. Messung Die Messung wird mit der Taste gestartet und pausiert. Die Anzeige RUN / PAUSE wird in der unteren rechten Ecke des Ergebnisbildschirms angezeigt:: wird die Messung angehalten, werden die letzten Messwerte angezeigt, • Messung läuft, werden die aktuellen Messwerte angezeigt. •...
- Seite 7 2.4.1. Nullstellung Diese Option dient zur Kompensation des Dunkelstroms der Detektoren und der Offsetspannung des Messkanals, damit das Messgerät in beiden Kanälen "Null" anzeigt, wenn i m Eingangsfenster der Sonde kein Signal vorhanden ist. ACHTUNG: Der Nullabgleich kann nur gestartet werden, wenn die Messsonde abgedeckt ist.
- Seite 8 beliebigen Taste ausgeschaltet. Die folgenden Tasten werden verwendet, um die Funktion ein- oder auszuschalten. Die automatische Abschaltzeit kann mit Hilfe der Tasten eingestellt werden, um den Wert der Ziffer und , um die aktive Ziffer zu ändern, wenn die Funktion eingeschaltet ist. Die Zeit wird im Format: hh:mm:ss (Stunden, Minuten, Sekunden) eingestellt.
- Seite 9 • und akzeptieren Sie einen neuen Kalibrierfaktor (siehe:2.4.3 Kalibrierung). 3. KOMMUNIKATION MIT PC Das PCE-UV 40A ist mit einer Mini-USB-Buchse für den Anschluss an einen PC ausgestattet. Nachdem das Gerät zum ersten Mal an einen PC angeschlossen wurde, sollten entsprechenden...
- Seite 10 Wenn das Gerät längere Zeit nicht benutzt wird, sollten die Batterien aus dem Gerät • entfernt werden. 6. WARTUNG UND REPARATUREN Das PCE-UV 40A Radiometer-Photometer erfordert keine besonderen Wartungsarbeiten. Alle Reparaturen an dem Gerät müssen vom Hersteller durchgeführt werden. 7. CE KENNZEICHNUNG UND KONFORMITÄT NACH EU-RAT RICHTLINIEN...
