Hängen Sie die montierte Baueinheit bestehend aus Welle, Rohrantrieb und Gegen-
lager in den Kasten ein und sichern Sie den Antrieb entsprechend der Befestigungsart
des Wandlagers mit Splint oder Federstecker.
schwarz
braun
blau
grün-gelb
Riegel
Verriegelung
14

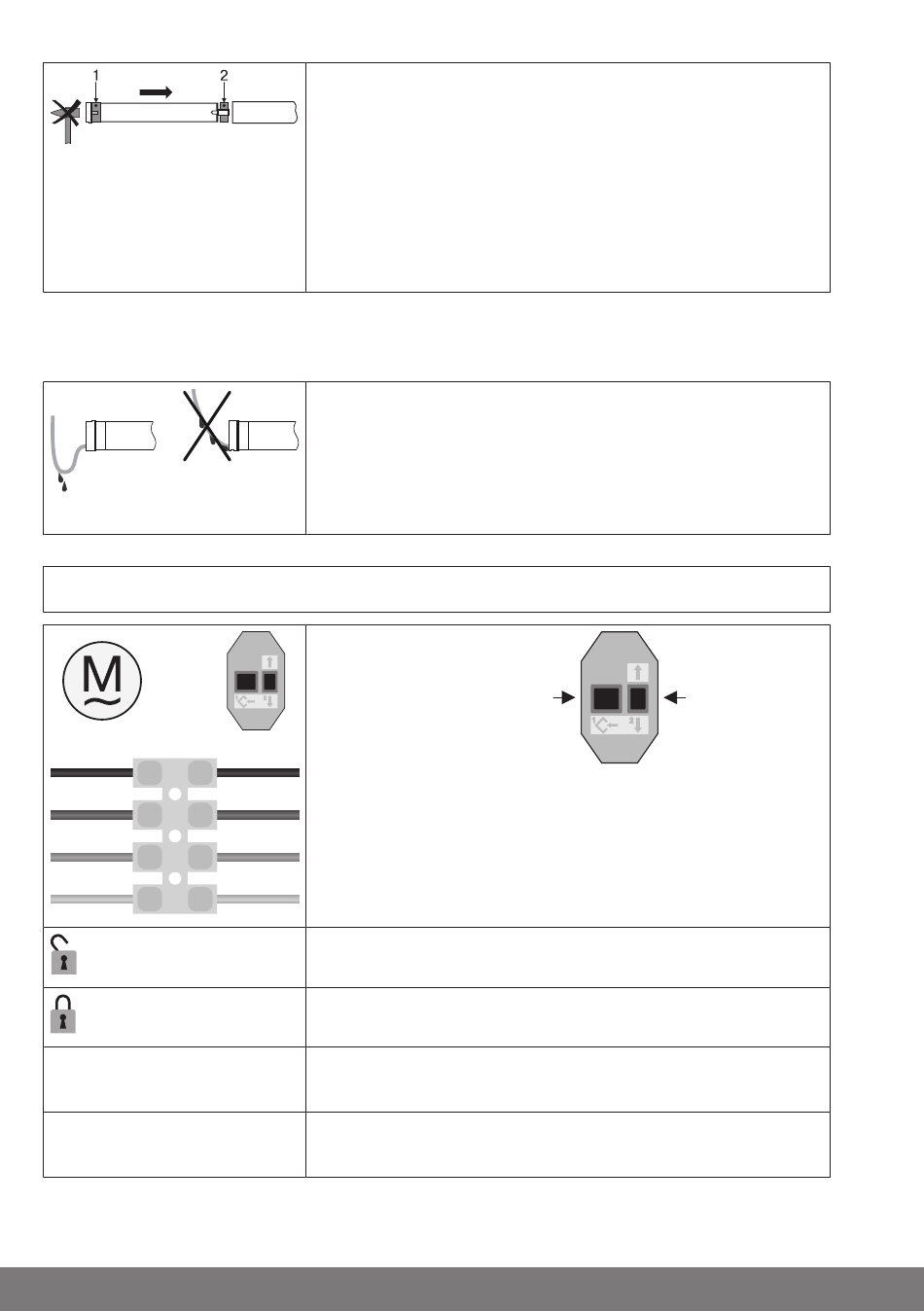

Montieren Sie den Rohrantrieb mit entsprechendem
Ring (1) und Mitnehmer (2). Falls der Ring mehrere Nu-
ten besitzt, wählen Sie die passgenaue Nut aus und
schieben den Ring (1) auf den Laufring.
Anschließend schieben Sie den Rohrantrieb mit dem
vormontierten Ring (1) und Mitnehmer (2) formschlüssig
in die Welle ein. Achten Sie auf guten Sitz des Ringes
und des Mitnehmers in der Welle.
Anschlussleitung verlegen
Verlegen und fixieren Sie die Anschlussleitung zum
Rohrantrieb ansteigend. Die Anschlussleitung und ggfs.
die Antenne dürfen nicht in den Wickelraum hineinragen.
Decken Sie scharfe Kanten ab.
Einstellen der Endlagen
Programmiertaste
schwarz
braun
blau
grün-gelb
Entriegelt
Verriegelt
Beweglicher Teil des Verriegelungssystems am Ausfall-
profil der Sonnenschutzanlage
Fester Teil des Verriegelungssystems in der Führungs-
schiene der Sonnenschutzanlage
Fahrtaste
