P5-20...R40-17

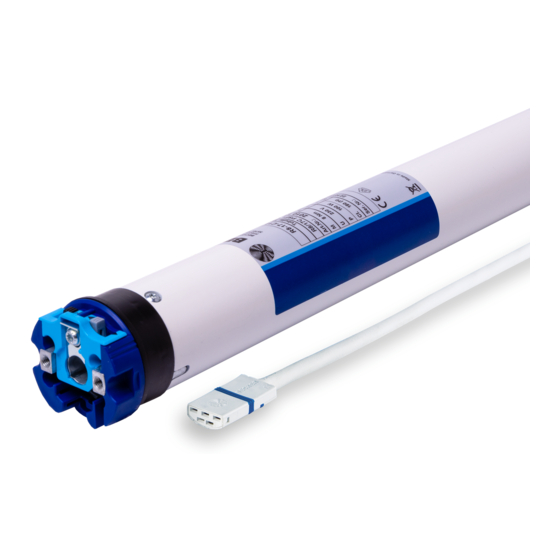

Modell: C18 PLUS
Montage- und Betriebsanleitung
de
Rohrantrieb mit integriertem Funktransceiver für
ZIP-Anlagen
Wichtige Informationen für:
• den Monteur / • die Elektrofachkraft / • den Benutzer
Bitte entsprechend weiterleiten!
Diese Originalanleitung ist vom Benutzer aufzubewahren.
2010 301 284 0c 12.02.2024
Becker-Antriebe GmbH
Friedrich-Ebert-Straße 2-4
35764 Sinn/Germany
info@becker-antriebe.com
www.becker-antriebe.com
Werbung
Verwandte Anleitungen für Becker C18 PLUS
Inhaltszusammenfassung für Becker C18 PLUS
- Seite 1 P5-20...R40-17 Modell: C18 PLUS Montage- und Betriebsanleitung Rohrantrieb mit integriertem Funktransceiver für ZIP-Anlagen Wichtige Informationen für: • den Monteur / • die Elektrofachkraft / • den Benutzer Bitte entsprechend weiterleiten! Diese Originalanleitung ist vom Benutzer aufzubewahren. 2010 301 284 0c 12.02.2024 ...
- Seite 2 Inhaltsverzeichnis Allgemeines.................................. 3 Gewährleistung.................................. 3 Sicherheitshinweise ................................ 4 Hinweise für den Benutzer ............................... 4 Hinweise für die Montage und Inbetriebnahme ........................ 4 Bestimmungsgemäße Verwendung ............................ 6 Montage und Demontage der steckbaren Anschlussleitung .................... 6 Montage ..................................... 7 Kompatible Centronic Sender ............................... 9 Inbetriebnahme mit einem CentronicPLUS Sender .........................
- Seite 3 Allgemeines Diese Rohrantriebe sind hochwertige Qualitätsprodukte mit folgenden Leistungsmerkmalen: • Optimiert für vertikale ZIP-Anwendungen • Einzel-, Gruppen und Zentralsteuerung per Funk • Kein Verdrahtungsaufwand zum Schalter oder einer Relaissteuerung • Antrieb und Sender frei kombinierbar • Einfache Einstellung der Endlagen über den Sender •...
- Seite 4 Sicherheitshinweise Die folgenden Sicherheitshinweise und Warnungen dienen zur Abwendung von Gefahren sowie zur Vermeidung von Personen- und Sachschäden. Hinweise für den Benutzer Allgemeine Hinweise • Der Antrieb muss während der Reinigung, Wartung und dem Austausch von Teilen von seiner Strom- quelle getrennt werden.
- Seite 5 • Antriebe mit der Anschlussleitung H05RR-F, S05RN-F oder 05RN-F dürfen im Freien und im Innenbe- reich verwendet werden. • Zur Kopplung des Antriebs mit dem angetriebenen Teil, dürfen ausschließlich Komponenten aus dem aktuellen Produktkatalog für das mechanische Zubehör des Antriebsherstellers verwendet werden. Diese müssen nach Herstellerangaben montiert werden.
- Seite 6 Bestimmungsgemäße Verwendung Der Rohrantriebstyp in der vorliegenden Anleitung ist ausschließlich für den Betrieb von vertikalen ZIP-Anlagen bestimmt. Der Einsatz in gekoppelten Anlagen ist nur möglich, wenn alle Teilanlagen exakt synchron laufen und zum selben Zeitpunkt die Endlagen erreichen. Zur Befestigung der Anschlussteile am Antrieb Ø35 mm PXX/XX sind ausschließlich die Schrauben EJOT Delta PT 40x12 WN 5454 Torx (9900 000 545 4) zu verwenden.
- Seite 7 Ø45 /Ø58 Stecken Sie einen passenden Schlitz-Schraubendreher mittig bis Anschlag in die Aussparung des Rastbügels, so dass der Rastbügel die Rastnase am Stecker freigibt. Jetzt können Sie die Anschlussleitung zusammen mit dem Schlitz-Schraubendreher herausziehen. A = Rastbügel Montage Montage des Antriebs ACHTUNG Zur Kopplung des Antriebs mit dem angetriebenen Teil, dürfen ausschließlich Komponen- ten aus dem aktuellen Produktkatalog für das mechanische Zubehör des Antriebsherstel-...
- Seite 8 Montage des Mitnehmers mit Sicherung an der Abtriebs- Demontage des Mitnehmers mit Sicherung an der Ab- welle triebswelle Montage des Antriebs in der Welle Bei Profilwellen: Toleranzen der Nutbreiten in verschiedenen Wickelwellen lassen sich bei einigen Mitnehmern durch Drehen des Mitnehmers in eine andere Nutausnehmung ausgleichen. Diese Nutausnehmungen haben verschiedene Maße und ermöglichen Ihnen einen passgenauen Einbau des Antriebs.
- Seite 9 Alle CentronicPlus Empfänger können mit Centronic Sendern, die entsprechend der Tabelle Centronic/CentronicPlus Kompatibili- tät unter www.becker-antriebe.com/downloads aufgelistet sind, betrieben werden. Aufgrund der Verknüpfung, zweier generell unterschiedlicher Funktechnologien, steht in dieser Kombination jedoch nicht die volle Leistungsfähigkeit des CentronicPlus Funksystems zur Verfügung. Bei der Verwendung von Centronic Sender mit CentronicPlus Empfänger kann unter Umständen eine reduzierte Reichweitenperformance auftreten.
- Seite 10 Rohrantrieb anschließen Schließen Sie den Rohrantrieb an die Spannungsversorgung an. 230V AC / 50 Hz 1 = blau 3 = schwarz 2 = braun 4 = grün-gelb Schalten Sie die Spannung ein. ► Der Rohrantrieb quittiert. Lernbereitschaft herstellen Dieser Schritt ist nur dann notwendig, wenn eines der einzulernenden Geräte noch nicht Teil der Installation ist.
- Seite 11 CentronicPLUS Sender einlernen Bei fabrikneuer Ware, Geräten aus einer anderen Installation oder bei auf Werkseinstel- lung zurückgesetzten Produkten muss vorab eine Lernbereitschaft hergestellt werden (siehe Lernbereitschaft herstellen). Gehen Sie mit dem Sender möglichst nahe an den einzulernenden Empfänger. Drücken Sie die Einlerntaste innerhalb der Lernbereitschaft für 3 Sekunden. Der Sen- der führt einen Suchvorgang durch und der LED Ring zeigt einen kontinuierlichen Farbwechsel an.
- Seite 12 Weiteren Sender der Installation hinzufügen Verfügt der neu einzulernende Sender bereits über Installationsdaten wird der Vorgang ab- gebrochen. Der Abbruch wird durch ein rotes Blitzen des LED Rings signalisiert. In diesem Fall muss der Sender auf die Werkseinstellung zurückgesetzt werden (siehe entsprechen- de Anleitung des Senders).
- Seite 13 Drücken Sie kurz die Einlerntaste um in den Einstellmodus zu wechseln. ▻ Der Empfänger quittiert. ▻ Der LED Ring des Senders pulsiert langsam hellblau. ▻ Der Empfänger fährt nun im Totmannbetrieb. ► Der Einstellmodus ist nun aktiv. Ein noch nicht der Installation hinzugefügter Empfänger (LED Ring leuchtet gelb) kann so nicht ausgewählt werden.
- Seite 14 Anschließend drücken Sie die Einlerntaste für 3 Sekunden um in den Normalbetrieb zu wechseln. ► Der LED Ring erlischt. Intelligentes Installationsmanagement Abschluss der Installation nach der automatischen Endlageneinstellung Der Antrieb speichert die Endlageneinstellung dauerhaft ab, nachdem jede Endlage 3 x angefahren wurde. Danach ist die Installa- tion abgeschlossen.
- Seite 15 Punkt unten zu Anschlag oben Wählen Sie den gewünschten Empfänger gemäß Kapitel Auswahl des Empfängers für den Einstellmodus [} 12]. Fahren Sie die gewünschte untere Endlage an. Drücken Sie nun zuerst die Einlerntaste und innerhalb 3 Sekunden zusätzlich die Taste und halten Sie die beiden Tasten gedrückt. ▻...
- Seite 16 2) Erweitern des Fahrbereiches (die gewünschte Endlage befindet sich außerhalb des möglichen Fahrbereiches) ACHTUNG Beim Löschen einzelner Endlagen und beim Löschen beider Endlagen werden alle einge- stellten Funktionen (Zwischenposition I, Zwischenposition II) mit gelöscht. Wählen Sie den gewünschten Empfänger gemäß Kapitel Auswahl des Empfängers für den Einstellmodus [} 12].
- Seite 17 Beide Endlagen löschen Eventuell eingestellte Zusatzfunktionen werden mit gelöscht oder in den Auslieferungszu- stand zurückgesetzt. Wählen Sie den gewünschten Empfänger gemäß Kapitel Auswahl des Empfängers für den Einstellmodus [} 12]. Fahren Sie den Behang zwischen die Endlagen. Drücken Sie nun zuerst die Einlerntaste und innerhalb 3 Sekunden zusätzlich die STOPP-Taste und halten Sie die beiden Tasten für 3 Sekunden gedrückt.
- Seite 18 Löschen der gewünschten Zwischenposition Fahren Sie den Behang in die zu löschende Zwischenposition. oder Drücken Sie nun zuerst die STOPP-Taste und innerhalb 3 Sekunden zusätzlich die der Zwischenposition zugeordnete Fahrtaste und halten Sie die beiden Tasten ge- oder drückt. ▻ Der Empfänger quittiert. ▻...
- Seite 19 Rotes Leuchten: Kein Empfänger gefunden. Drücken Sie kurz die Einlerntaste um in den Einstellmodus zu wechseln. ▻ Der Empfänger quittiert. ▻ Der LED Ring des Senders pulsiert langsam hellblau. ▻ Der Empfänger fährt nun im Totmannbetrieb. ▻ Der Einstellmodus ist nun aktiv. Anschließend drücken Sie die Einlerntaste und zusätzlich die Taste, STOPP-Taste Taste für ca.
- Seite 20 Inbetriebnahme mit einem Centronic Sender Symbolerklärung AUF-Taste STOPP-Taste AB-Taste Einlerntaste (am Sender) Empfänger quittiert einmal oder mehrmals durch "Klacken" oder "Nicken" 1 = Drehrichtungsschalter 2 = Funkschalter ACHTUNG Die Rohrantriebe sind für den Kurzzeitbetrieb ausgelegt. Ein eingebauter Thermoschutz- schalter verhindert eine Überhitzung des Rohrantriebs. Bei der Inbetriebnahme (langer Behang, bzw.
- Seite 21 Rohrantrieb in Lernbereitschaft bringen mit dem Funkschalter Schieben Sie den Funkschalter in die innere Position. Falls sich der Funkschalter schon in dieser Position befindet, schieben Sie den Schalter nach außen und wieder auf die innere Position zurück. ► Der Rohrantrieb geht für 3 Minuten in Lernbereitschaft. Mastersender einlernen Drücken Sie die Einlerntaste innerhalb der Lernbereitschaft für 3 Sekunden.
- Seite 22 Drehrichtungsänderung über den Mastersender Drücken Sie die - oder -Taste. ▻ Der Behang fährt in die gewünschte Richtung. ► Die Drehrichtungszuordnung ist OK. Fährt der Behang in die falsche Richtung, muss die Drehrichtungszuordnung geändert werden. Gehen Sie wie folgt vor: Drücken Sie zuerst die Einlerntaste und innerhalb 3 Sekunden zusätzlich die - und die -Taste für 3 Sekunden.
- Seite 23 Punkt unten zu Anschlag oben Fahren Sie die gewünschte untere Endlage an. Drücken Sie nun zuerst die Einlerntaste und innerhalb 3 Sekunden zusätzlich die -Taste und halten Sie die beiden Tasten gedrückt. ▻ Der Rohrantrieb quittiert. Anschließend fahren Sie Auf bis gegen den dauerhaft vorhandenen Anschlag. ▻...
- Seite 24 Anfahren der gewünschten Zwischenposition Drücken Sie die Fahrtaste für die gewünschte Zwischenposition 2 mal innerhalb einer Sekunde. oder ► Der Behang fährt in die der Fahrtaste zugeordnete Zwischenposition. Löschen der gewünschten Zwischenposition Fahren Sie den Behang in die zu löschende Zwischenposition. oder Drücken Sie nun zuerst die STOPP-Taste und innerhalb 3 Sekunden zusätzlich die der Zwischenposition zugeordnete Fahrtaste und halten Sie die beiden Tasten ge-...
- Seite 25 Alle Sender löschen (außer Mastersender) Drücken Sie die Einlerntaste am Mastersender für 3 Sekunden. ▻ Der Rohrantrieb quittiert. Drücken Sie noch einmal die Einlerntaste am Mastersender für 3 Sekunden. ▻ Der Rohrantrieb quittiert. Drücken Sie noch einmal die Einlerntaste am Mastersender für 10 Sekunden. ▻...
- Seite 26 Einstellen der Endlagen mit Auto-Install (für ZIP-Anwendungen mit schwerer Endleiste) Für eine ordnungsgemäße Ausführung der Auto-Install Funktion, muss das benötigte Drehmoment in der unteren Endlage min- destens 1/3 des Nennmomentes des verwendeten Rohrantriebes betragen. Beispiel: Rohrantrieb 12 Nm, Wickelwelle Ø85 mm (r= 0,0425 m, im abgewickelten Zustand kein Behang mehr auf der Wickelwelle). 1/3 des Nennmomentes entspricht 4 Nm, dies bedeutet bei dieser Wickelwelle ca.
- Seite 27 Programmieren der Fahrzeiten Diese Funktion ist mit allen CentronicPlus EasyControl Sendern und bei Centronic nur mit „MemoControl“ Sendern des Becker-Steuerungs-Programmes möglich. Vor dem Einstel- len der Memo-Funktion müssen beide Endlagen eingestellt sein. Dieser Empfänger kann je eine Schaltzeit für eine und eine Fahrt speichern.
- Seite 28 Durch Drücken der STOPP-Taste für 5 Sekunden schalten Sie zwischen Manuell- und Automatikmodus hin und her. Aktivieren / Deaktivieren der Fahrzeiten mit einem Centronic Sender Diese Funktion ist nur mit „MemoControl“ Sendern des Becker-Steuerungs-Programmes Centronic möglich. Die Aktivierung und Deaktivierung der Memo-Funktion erfolgt über den Schiebeschalter. Die zuletzt durchgeführte Umschaltung hat dabei Gültigkeit.
- Seite 29 Rohrantrieb auf Werkseinstellung zurücksetzen Das Zurücksetzen auf die Werkseinstellung funktioniert ausschließlich über das Universal- Einstellset (Art-Nr. 4935 000 001 0). Verbinden Sie die Anschlusslitzen des Rohrantriebes farbengleich mit denen des Ein- stellsets. Verbinden Sie das Einstellset mit dem Stromnetz. Drücken Sie nun die Taste „Rohrantrieb mit elektronischer Endabschaltung und Funk“.
- Seite 30 Das Verpackungsmaterial ist entsprechend sachgerecht zu entsorgen. Wartung Diese Antriebe sind wartungsfrei. Technische Daten Ø35 Rohrantrieb P5-20 P5-30 P9-16 Modell C18 PLUS C PSOF1 Z1 Nennmoment [Nm] Abtriebsdrehzahl [min Endschalterbereich 64 Umdrehungen Anschlussspannung 230 V AC / 50 Hz Anschlussleistung [W]...
- Seite 31 Fehlermeldungen Der Rohrantrieb ist blockiert. ► Der Sender quittiert durch 10x rotes Blitzen des LED Rings. Der Rohrantrieb ist überhitzt. ► Der Sender quittiert durch 5x rot/gelbes Blitzen des LED Rings. Der Rohrantrieb ist nicht erreichbar. ► Der Sender quittiert durch rotes Leuchten des LED Rings. Was tun wenn...? Problem Abhilfe...
- Seite 32 Problem Abhilfe Rohrantrieb fährt nicht in die vorgegebene Richtung. Rohrantrieb ist überhitzt. Nach einigen Minuten ist der Rohran- trieb wieder betriebsbereit. Rohrantrieb ist defekt (fährt auch nicht nach längerer Stand- zeit). Rohrantrieb auswechseln. Hindernis freifahren, beseitigen und in die gewünschte Rich- tung einschalten.
- Seite 33 Konformitätserklärung 33 - de...
