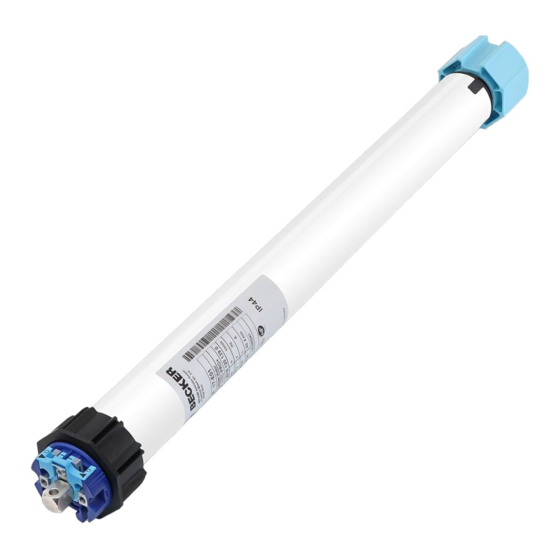

R8/17PRF+ - R40/17PRF+
Bedienungsanleitung
Operating Instructions
Notice d'utilisation
Gebruiksaanwijzing
Rollladenantriebe
mit integriertem Funkempfänger
Roller Shutter Drives
with integrated radio receiver
Moteurs de volets roulants
avec récepteur radio intégré
Buismotor
met geïntegreerde ontvanger voor rolluiken
Bitte bewahren Sie die Anleitung auf!
Please keep these instructions in a safe place!
Prière de conserver ces instructions d'utilisation!
De handleiding goed bewaren!
DE
GB
FR
NL
Inhaltsverzeichnis
Verwandte Anleitungen für Becker R8/17PRF+
Inhaltszusammenfassung für Becker R8/17PRF+
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis zur Montage- und Betriebsanleitung der Rollladenantriebe R8/17PRF+ bis R40/17PRF+ Seite Einleitung .......................................... Gewährleistung ......................................... Sicherheitshinweise ......................................Bestimmungsgemäße Verwendung ................................. Montage und Inbetriebnahme ..................................Schaltzeiten speichern ..................................... Technische Daten ......................................Was tun, wenn...? ......................................Table of Contents Mounting and operating instructions for roller shutter drives R8/17PRF+ to R40/17PRF+ Page Introductions ........................................ -
Seite 4: Einleitung
Beachten Sie bitte bei der Installation sowie bei der Einstellung des Gerätes die vorliegende Betriebsanleitung. Gewährleistung Becker-Antriebe GmbH ist von der gesetzlichen und vertraglichen Gewährleistung für Sachmängel und Produkthaftung befreit, wenn ohne unsere vorherige Zustimmung eigene bauliche Veränderungen und/oder unsachgemäße Installationen gegen unsere vorgegebenen Montage- richtlinien vorgenommen, ausgeführt oder veranlasst werden. -
Seite 5: Sicherheitshinweise
Sachschäden entstehen. • Alle geltenden Normen und Vorschriften für die Elektroinstallation sind zu befolgen. • Es dürfen nur Ersatzteile, Werkzeuge und Zusatzeinrichtungen verwendet werden, die von der Firma Becker freigegeben sind. • Für nicht freigegebene Fremdprodukte oder Veränderungen am Zubehör haftet der Hersteller oder Anbieter nicht für entstandene Personen- oder Sachschäden sowie Folgeschäden. -
Seite 6: Bestimmungsgemäße Verwendung
Bedienungsanleitung Bestimmungsgemäße Verwendung Die Rohrantriebe der Typen Rxx/17PRF+ sind ausschließlich für den Betrieb von Rollladen bestimmt. Der Rohrantrieb unterstützt neben der Panzeraufhängung durch Federn zusätzlich mechanische Hochschiebesicherungen (z.B. Zurfluh-Feller, Simu, GAH Alberts oder Deprat). Diese werden automatisch erkannt. Eine andere oder eine darüber hinausgehende Benutzung gilt nicht als bestimmungsgemäß. Werden die Steuerungen und Antriebe für andere als die oben genannten Einsätze verwendet oder werden Veränderungen an den Geräten vorgenommen, die die Sicherheit der Anlage beeinflussen, so haftet der Hersteller oder Anbieter nicht für entstandene Personen- oder Sach- schäden sowie Folgeschäden. -
Seite 7: Quittierung
Unterlegscheibe Ø - f f Zahnscheibe - ß Die Fa. Becker empfiehlt, auch das Gegenlager mit der Wickelwelle zu verschrauben. Achtung Sicherungsblech Beim Anbohren der Wickelwelle nie im Bereich des Rohrantriebs boh- ren! Der Rohrantrieb darf beim Einschieben in die Welle nicht eingeschlagen... -
Seite 8: Rohrantrieb Anschließen
Bedienungsanleitung Aktion Reaktion Auf-Taste STOPP-Taste AB-Taste Einlerntaste 1) Rohrantrieb anschließen 1) +2a) Schließen Sie den Rohrantrieb an die Spannungsversorgung an und öffnen Sie das Batteriefach des Handsenders. Netzanschluss Motorkabel 2) Rohrantrieb in Lernbereitschaft bringen blau blau 2a) Rohrantrieb in Lernbereitschaft bringen durch Einschalten der Spannung schwarz schwarz Jetzt schalten Sie die Spannung ein. - Seite 9 Bedienungsanleitung 5) Einstellen der Endlagen Hinweis Das Einstellen der Endlagen kann nur über den Mastersender erfolgen. Die Drehrichtungszuordnung muss stimmen. Der Rohrantrieb fährt bei der Endlageneinstellung in Selbsthaltung. Die untere Endlage muss immer zuerst programmiert werden. Bei der oberen Endlage ist darauf zu achten, dass der Rollladenpanzer nicht aus den Führungsschienen gezogen wird. Es gibt 4 Möglichkeiten der Endlageneinstellung: a) Punkt unten zu Punkt oben ohne Anschlag b) Punkt unten zu Anschlag oben...
-
Seite 10: Verändern Der Eingestellten Endlagen Hinweis
Bedienungsanleitung Aktion Reaktion zu 5d) Hochschiebesicherung in der unteren Endlage zu Anschlag oben Fahren Sie ab bis in die untere Endlage. Der Rohrantrieb schaltet selbständig ab. Anschließend fahren Sie auf bis gegen den Der Rohrantrieb schaltet selbständig ab. oberen, dauerhaft vorhandenen Anschlag. Die Endlagen sind eingestellt. - Seite 11 Bedienungsanleitung Aktion Reaktion 7) Endlagen löschen Hinweis Das Löschen der eingestellten Endlagen kann nur über den Mastersender erfolgen. 7a) Endlagen einzeln löschen Fahren Sie die zu löschende Endlage an. Drücken Sie nun zuerst die Lerntaste und Die Quittierung erfolgt durch ein "Klack - innerhalb 3 Sekunden zusätzlich die STOPP- Klack"...
- Seite 12 Bedienungsanleitung Aktion Reaktion 9) Lüftungsposition Hinweis Mit dieser Funktion können Sie den Rollladen aus der untersten Endlage soweit wieder Auffahren, dass die Lüftungsschlitze geöffnet werden. Vor dem Einstellen der Lüftungsposition müssen beide Endlagen eingestellt sein. 9a) Einstellen der Lüftungsposition Fahren Sie den Behang in die gewünschte Lüftungsposition.
-
Seite 13: Sender Löschen
Bedienungsanleitung Aktion Reaktion 11) Sender löschen 11a) 11a) Sender einzeln löschen Hinweis Der unter 3) eingelernte Mastersender kann nicht gelöscht werden. Er kann nur überschrieben werden (siehe Punkt 12). Drücken Sie die Lerntaste am Mastersender Die Quittierung erfolgt durch ein „Klack“ für 3 Sekunden. -
Seite 14: Programmieren Der Fahrzeiten
Mastersender wurde gelöscht. Programmieren der Fahrzeiten Hinweis Diese Funktion ist nur mit den Sendern MemoControl MC441 und MC411 des Becker-Steuerungs-Programmes Centronic möglich. Jeder Rohrantrieb kann die Schaltzeit für eine AUF- und AB-Bewegung speichern. In der Schiebeschalterstellung „Uhr“ wird diese Rollladenbewegung alle 24 Stunden wiederholt. -
Seite 15: Technische Daten
Bedienungsanleitung Technische Daten e i r t l a i e r ß u ß u i r t . n i Ø - Was tun, wenn...? ö t l i h e i r u ä . t h r e l . - Seite 52 Becker-Antriebe GmbH 35764 Sinn/Germany...
