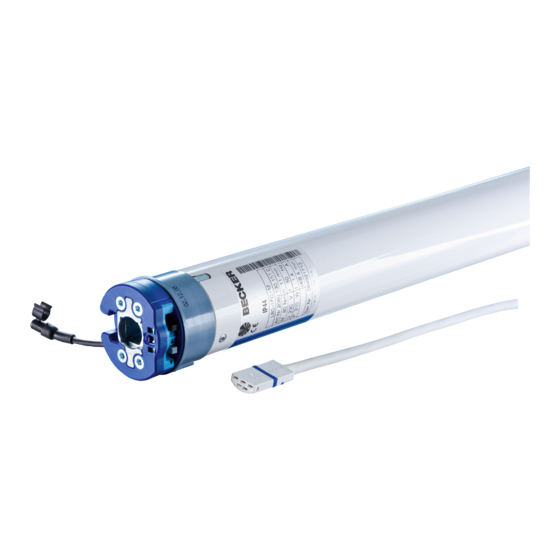

Becker R8/17C Montage- Und Betriebsanleitung

Vorschau ausblenden Andere Handbücher für R8/17C:
Inhaltsverzeichnis

Werbung

Quicklinks

R8/17C - L120/11C
Ausführung: PS(+)
de
Montage- und Betriebsanleitung
Rohrantriebe für Sonnenschutz
Wichtige Informationen für:
• den Monteur / • die Elektrofachkraft / • den Benutzer
Bitte entsprechend weiterleiten!
Diese Originalanleitung ist vom Benutzer aufzubewahren.
Becker-Antriebe GmbH
Friedrich-Ebert-Straße 2-4
35764 Sinn/Germany
www.becker-antriebe.com

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Becker R8/17C

Inhaltszusammenfassung für Becker R8/17C

  • Seite 1 R8/17C - L120/11C Ausführung: PS(+) Montage- und Betriebsanleitung Rohrantriebe für Sonnenschutz Wichtige Informationen für: • den Monteur / • die Elektrofachkraft / • den Benutzer Bitte entsprechend weiterleiten! Diese Originalanleitung ist vom Benutzer aufzubewahren. Becker-Antriebe GmbH Friedrich-Ebert-Straße 2-4 35764 Sinn/Germany...

  • Seite 2: Inhaltsverzeichnis

    Montage- und Betriebsanleitung Inhaltsverzeichnis Inhalt ....................................3 Allgemeines ..................................3 Gewährleistung ................................... 4 Sicherheitshinweise ................................4 Bestimmungsgemäße Verwendung ............................6 Montage und Demontage der steckbaren Anschlussleitung ....................6 Montage der steckbaren Anschlussleitung ........................6 Demontage der steckbaren Anschlussleitung für Rohrantriebe Ø45 / Ø58 ..............7 Montage .....................................

  • Seite 3: Inhalt

    Inhalt Allgemeines Diese Rohrantriebe sind hochwertige Qualitätsprodukte mit folgenden Leistungsmerkmalen: ▪ Optimiert für Sonnenschutzanwendungen ▪ Installation ohne Anschläge möglich (Punkt ausgefahren zu Punkt eingefahren) ▪ Automatisches Erkennen von Endlagen durch intelligente Elektronik bei Verwendung von Anschlagsystemen ▪ Kein Nachstellen der Endlagen: Veränderungen des Behanges werden automatisch ausgeglichen, bei Verwendung eines An‐ schlagsystems.

  • Seite 4: Gewährleistung

    Montage- und Betriebsanleitung Erläuterung Piktogramme Vorsicht Bezeichnet eine mögliche gefährliche Situation. Wenn sie nicht gemieden wird, kön‐ nen Verletzungen die Folge sein. Achtung Bezeichnet eine mögliche gefährliche Situation. Wenn sie nicht gemieden wird, kann das Produkt oder etwas in seiner Umgebung beschädigt werden. Hinweis Bezeichnet Anwendungstipps und andere nützliche Informationen.
  • Seite 5 VORSICHT Wichtige Sicherheitshinweise für die Montage und Inbetriebnahme Nichtbeachten kann zu ernsthaften Verletzungen führen. Die Sicherheitshinweise der EN 60335-2-97 sind zu beachten. Bitte berücksichtigen Sie, dass diese Si‐ ▪ cherheitshinweise keine abschließende Aufzählung darstellen, da diese Norm nicht alle Gefahrenquellen berücksichtigen kann.

  • Seite 6: Bestimmungsgemäße Verwendung

    Montage- und Betriebsanleitung Bestimmungsgemäße Verwendung Der Rohrantriebstyp in der vorliegenden Anleitung ist ausschließlich für den Betrieb von Markisen, Kassettenmarkisen, Screens, Fallarmmarkisen und Wintergartenbeschattungen bestimmt. Der Einsatz in gekoppelten Anlagen ist nur möglich, wenn alle Teilanlagen exakt synchron laufen und zum selben Zeitpunkt die Endlagen erreichen.

  • Seite 7: Demontage Der Steckbaren Anschlussleitung Für Rohrantriebe Ø45 / Ø58

    Demontage der steckbaren Anschlussleitung für Rohrantriebe Ø45 / Ø58 VORSICHT Vor der Demontage ist die Anschlussleitung spannungsfrei zu schalten. Bei Antrieben vom Durchmesser Ø45 / Ø58 stecken Sie einen passenden Schlitz-Schraubendreher mittig bis Anschlag in die Aus‐ sparung des Rastbügels, so dass der Rastbügel die Rastnase am Stecker freigibt. Jetzt können Sie die Anschlussleitung zusammen mit dem Schlitz-Schraubendreher herausziehen.

  • Seite 8: Montage

    Montage- und Betriebsanleitung Montage Montage des Antriebes ACHTUNG Zur Kopplung des Antriebs mit dem angetriebenen Teil, dürfen ausschließlich Komponenten aus dem aktuellen Produktkatalog für das mechanische Zubehör des Antriebsherstellers verwendet werden. Der Monteur muss sich vorher von der erforderlichen Festigkeit des Mauerwerks bzw. des zu motorisierenden Systems (Drehmo‐ ment des Antriebs plus Gewicht des Behanges) überzeugen.

  • Seite 9: Montage Des Mitnehmers Mit Schraubverbindung

    Montage des Mitnehmers mit Schraubverbindung Stecken Sie den Mitnehmer (1) auf die Abtriebswelle des Rohrantriebes auf. Verwen‐ den Sie zur Montage eine Schraube M6x12 (3) mit entsprechender Unterlegscheibe (2) und geeigneter Schraubensicherung. Gewindebohrung (4) Sichern des Antriebes gegen axiales Verschieben Um den Antrieb gegen axiales Verschieben zu sichern, empfehlen wir den Mitnehmer mit der Welle zu verschrauben.
  • Seite 10 Montage- und Betriebsanleitung Verbinden Sie den Mitnehmer des Rohrantriebes grundsätzlich, wie folgt, mit der Wickelwelle: Antriebsgröße Wickelwellen-Ø Drehmoment Befestigungsschrauben [mm] [mm] max. [Nm] Mitnehmer (4 Stück) Ø 45 60 - 70 mm Blechschraube Kunststoff- oder Ø 4,8 x 9,5 mm Druckgussmitnehmer Ø...

  • Seite 11: Einstellen Der Endlagen Mit Den Schaltern

    Einstellen der Endlagen mit den Schaltern Einstellen der Endlagen Es gibt 2 Möglichkeiten der Endlageneinstellung: ▪ Punkt ausgefahren zu Punkt eingefahren ohne Anschlag ▪ Punkt ausgefahren zu Anschlag eingefahren Schaltet der Rohrantrieb beim Einstellen der Endlagen in der gewünschten Endlage selbstständig ab, ist diese fest eingestellt, nachdem diese 3-mal angefahren wurde.
  • Seite 12 Montage- und Betriebsanleitung Anschließend fahren Sie die gewünschte Einfahr-Endlage an. Jetzt schieben Sie den Schalter der Einfahr-Drehrichtung von der Lösch-Stellung in die Programmier-Stellung. Æ Die Endlagen sind eingestellt. Punkt ausgefahren zu Anschlag eingefahren Schieben Sie beide Schalter in die Lösch-Stellung. Setzen Sie einen kurzen Fahrbefehl ab.

  • Seite 13: Löschen Der Endlagen Mit Den Schaltern

    Löschen der Endlagen mit den Schaltern Endlagen einzeln löschen HINWEIS Eine einzelne Endlage löschen ist nur dann möglich, wenn Punkt ausgefahren zu Punkt eingefahren ohne An‐ schlag mit den Schaltern programmiert wurde. Schieben Sie den Schalter der zugehörigen Endlage von der Programmier-Stellung in die Lösch-Stellung.
  • Seite 14 Montage- und Betriebsanleitung Programmier-Stellung Schalter Programmiertaste Fahrtaste Lösch-Stellung Drehrichtungspfeile Verbinden Sie die Anschlusslitzen des Rohrantriebes farbengleich mit denen des Ein‐ stellsets (Art.-Nr. 4935 200 011 0) und schalten Sie die Netzspannung ein. Punkt ausgefahren zu Punkt eingefahren ohne Anschlag mit Einstellset HINWEIS Bei dieser Endlageneinstellung erfolgt kein Behanglängenausgleich.

  • Seite 15: Löschen Der Endlagen Mit Dem Einstellset

    Löschen der Endlagen mit dem Einstellset HINWEIS Verbinden Sie die Anschlusslitzen des Rohrantriebs farbengleich mit denen des Einstellsets und schalten Sie die Netzspannung ein. Bitte lassen Sie 1s Pause nach dem letzten Fahrbefehl, bevor Sie mit der Löschsequenz beginnen. Lassen Sie zwischen den einzelnen Schritten der Löschsequenz ebenfalls 1s Pause.

  • Seite 16: Hinweise Für Die Elektrofachkraft

    Montage- und Betriebsanleitung Beide Endlagen löschen Fahren Sie den Behang zwischen die Endlagen. Drücken Sie die Programmiertaste und halten Sie diese gedrückt. Zusätzlich drücken Sie die Fahrtaste nach unten und halten diese gedrückt. Jetzt lassen Sie die Programmiertaste los und halten die Fahrtaste weiterhin ge‐ drückt.

  • Seite 17: Technische Daten Ø45

    Technische Daten Ø45 R8/17C PS R12/17C R20/17C R30/17C R40/17C R50/11C PS(+) PS(+) PS(+) PS(+) PS(+) Nennmoment (Nm) Abtriebsdrehzahl (min Endschalterbereich 64 Umdrehungen Anschlussspannung 230 V AC / 50 Hz Anschlussleistung (W) Nennstromaufnahme (A) 0,45 0,50 0,75 0,90 1,18 1,10 Betriebsart S2 4 Min.

  • Seite 18: Was Tun Wenn

    Montage- und Betriebsanleitung Was tun wenn...? Störung Ursache Abhilfe Rohrantrieb überfährt die Endlage bzw. Elektroanschluss durch Feuchtigkeit Elektoinstallation instand setzen, Endla‐ erreicht die eingestellte Endlage nicht. kurzgeschlossen. gen neu einstellen. In die Anschlussleitungen des Rohrantrie‐ Elektoinstallation prüfen, externe Ver‐ bes sind externe Verbraucher geschaltet. braucher entfernen, Endlagen neu ein‐...

  • Seite 19: Anschlussbeispiel

    Anschlussbeispiel HINWEIS Die Zuordnung der Adern schwarz und braun zur Fahrtrichtung ist von der Einbaulage des Antriebs (Links- oder Rechtseinbau) abhängig. Ansteuerung eines/mehrerer Antriebe(s) über einen Schalter/Taster Einzeltaster...

  • Seite 20: Konformitätserklärung

    Montage- und Betriebsanleitung Konformitätserklärung...
  • Seite 22 Montage- und Betriebsanleitung...
  • Seite 24 2010 300 310 0d 02.03.2012...
