Antriebsgröße
[mm]
Ø 58
Ø 58
Wir empfehlen, auch das Gegenlager mit der Wickelwelle zu verschrauben.
ACHTUNG
Der Rohrantrieb darf beim Einschieben in die Welle nicht
eingeschlagen und nicht in die Wickelwelle fallen gelassen
werden!

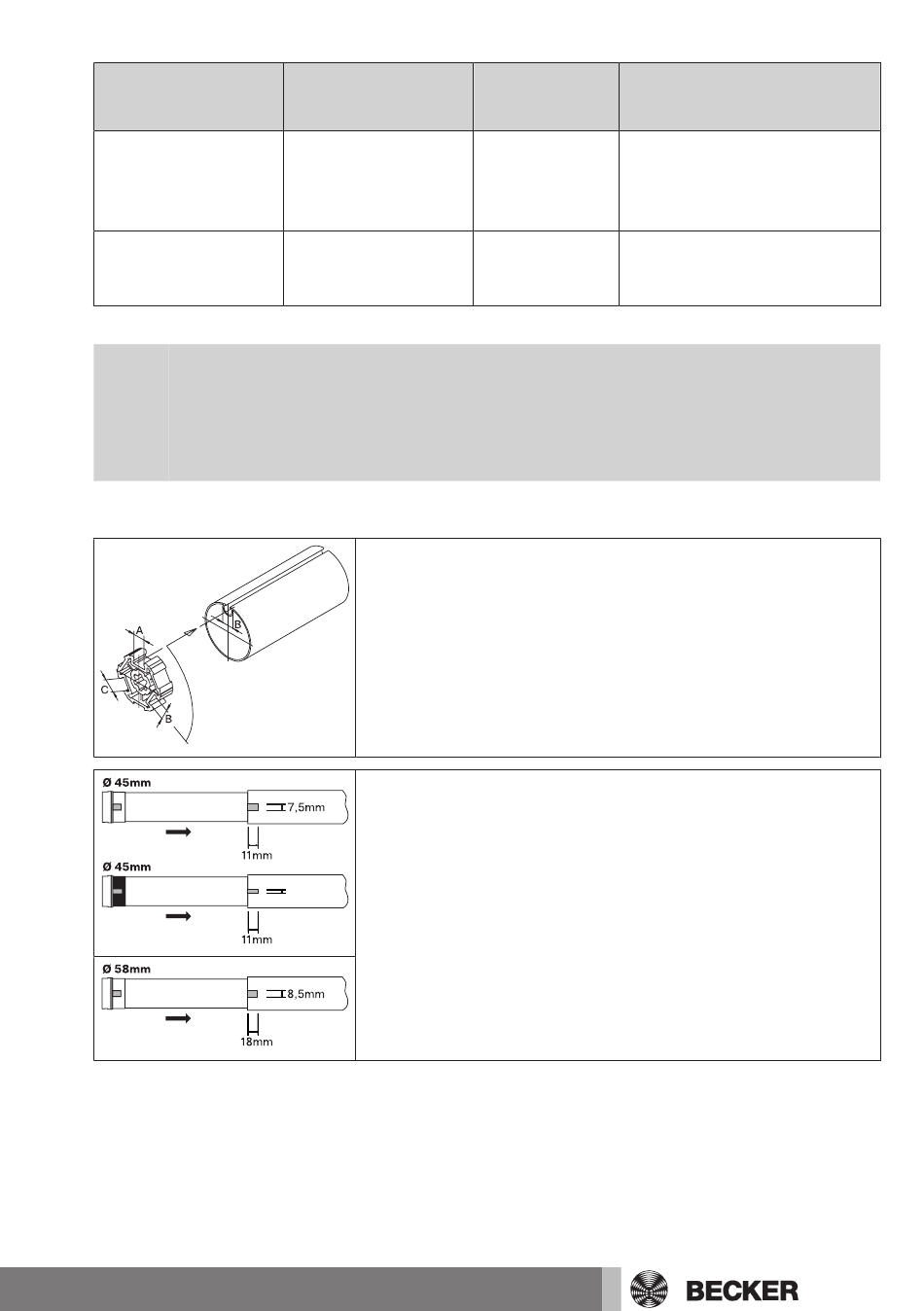

Montage des Antriebs in der Welle
Wickelwellen-Ø
[mm]
63 - 120 mm
Druckguß-Mitneh-
mer
85 - 133 mm
Alu-Mitnehmer
Bei Profilwellen:
Toleranzen der Nutbreiten in verschiedenen Wickelwel-
len lassen sich bei einigen Mitnehmern durch Drehen
des Mitnehmers in eine andere Nutausnehmung aus-
gleichen. Diese Nutausnehmungen haben verschiedene
Maße und ermöglichen Ihnen einen passgenauen Ein-
bau des Antriebs.
Bei Rundwellen:
Klinken Sie vorher das Rohr auf der Motorseite aus, da-
mit der Nocken des Laufringes mit in die Welle gescho-
ben werden kann. Der Nocken des Laufringes darf zur
4,5mm
Welle kein Spiel haben.
Drehmoment
Befestigungsschrauben
max. [Nm]
Mitnehmer (4 Stück)
120
120
Blechschraube
Ø 6,3 x 13 mm
Senkschraube
M8 x 16 mm
13
