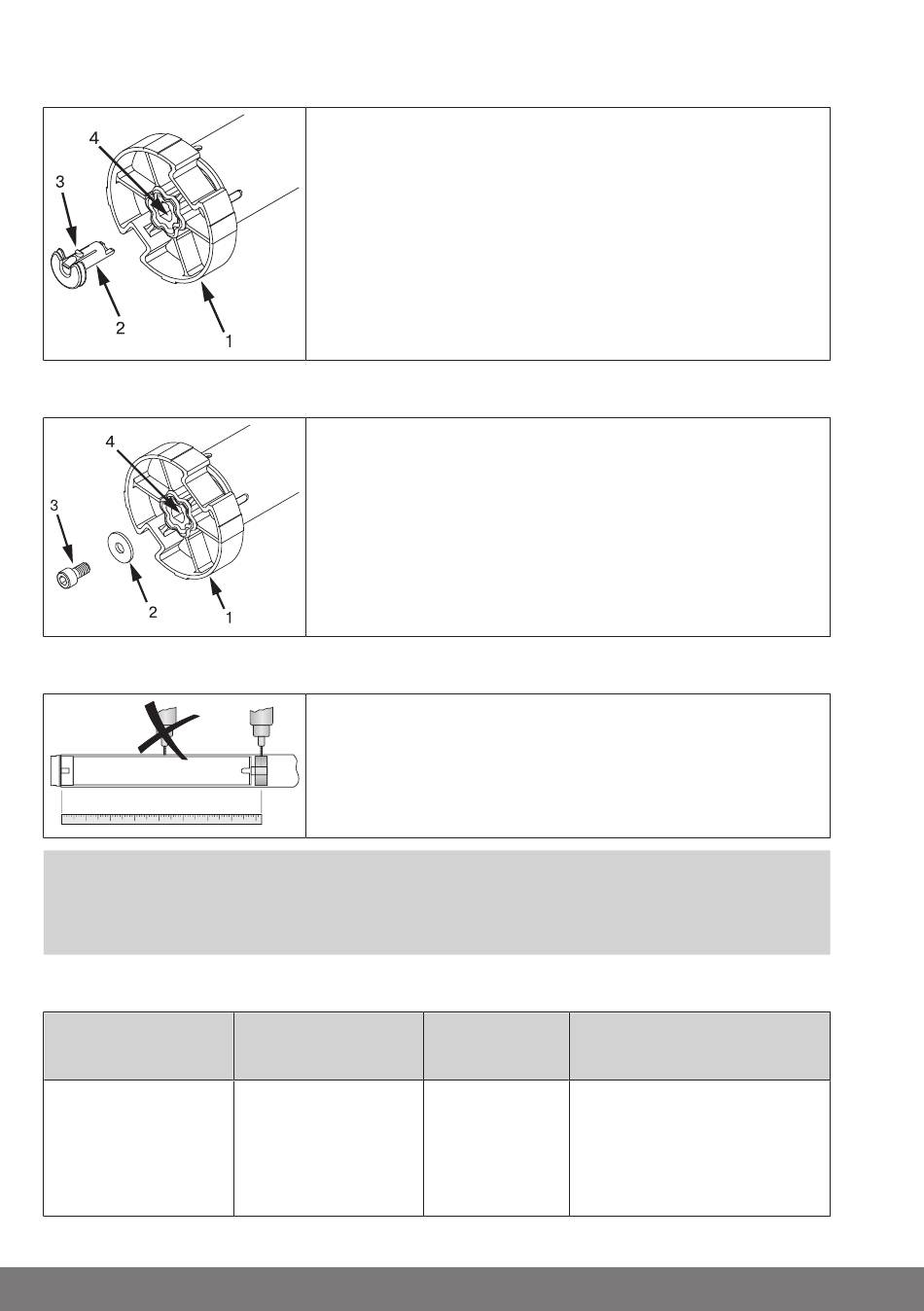

Montage des Mitnehmers mit Mitnehmersicherung
Montage des Mitnehmers mit Schraubverbindung
Sichern des Antriebs gegen axiales Verschieben
ACHTUNG
Beim Anbohren der Wickelwelle nie im Bereich des
Rohrantriebs bohren!
Verbinden des Mitnehmers mit der Wickelwelle Ø45 + Ø58
Antriebsgröße
[mm]
Ø 45
12
Stecken Sie den Mitnehmer (1) auf die Abtriebswelle des
Rohrantriebes auf. Die Einschubposition der Mitnehmer-
sicherung (2) ist durch seine Form vorgegeben. Beim
Einschieben der Mitnehmersicherung (2) in die Rastboh-
rung (4) achten Sie bitte auf das Einrasten der Rastnase
(3). Dies ist durch ein Klicken hörbar. Überprüfen Sie
den festen Sitz der Sicherung durch Ziehen am Mitneh-
mer (1).
Stecken Sie den Mitnehmer (1) auf die Abtriebswelle des
Rohrantriebes auf. Verwenden Sie zur Montage eine
Schraube M6x12 (3) mit entsprechender Unterlegschei-
be (2) und geeigneter Schraubensicherung. Gewinde-
bohrung (4)
Um den Antrieb gegen axiales Verschieben zu sichern,
empfehlen wir den Mitnehmer mit der Welle zu ver-
schrauben.
Wickelwellen-Ø
[mm]
60 - 70 mm
Kunststoff- oder
Druckgussmitneh-
mer
Drehmoment
Befestigungsschrauben
max. [Nm]
Mitnehmer (4 Stück)
40
Blechschraube
Ø 4,8 x 9,5 mm
