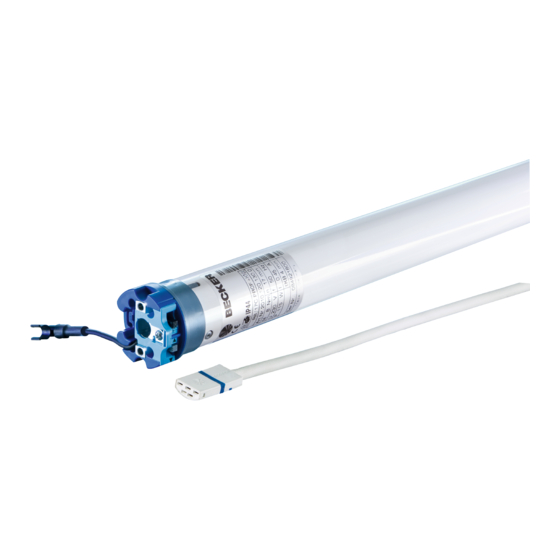

Becker R12/17 Montage- Und Betriebsanleitung
Vorschau ausblenden
Andere Handbücher für R12/17:
- Montage- und betriebsanleitung (32 Seiten) ,
- Montage- und betriebsanleitung (28 Seiten) ,
- Montage- und betriebsanleitung (28 Seiten)
Inhaltsverzeichnis
Werbung
R12/17 - L120/11
Ausführung: HK
de
Montage- und Betriebsanleitung
Rohrantriebe mit Handkurbelbetätigung
Wichtige Informationen für:
• den Monteur / • die Elektrofachkraft / • den Benutzer
Bitte entsprechend weiterleiten!
Diese Originalanleitung ist vom Benutzer aufzubewahren.
Becker-Antriebe GmbH
Friedrich-Ebert-Straße 2-4
35764 Sinn/Germany
www.becker-antriebe.com
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Becker R12/17
Inhaltszusammenfassung für Becker R12/17
- Seite 1 R12/17 - L120/11 Ausführung: HK Montage- und Betriebsanleitung Rohrantriebe mit Handkurbelbetätigung Wichtige Informationen für: • den Monteur / • die Elektrofachkraft / • den Benutzer Bitte entsprechend weiterleiten! Diese Originalanleitung ist vom Benutzer aufzubewahren. Becker-Antriebe GmbH Friedrich-Ebert-Straße 2-4 35764 Sinn/Germany...
-
Seite 2: Inhaltsverzeichnis
Montage- und Betriebsanleitung Inhaltsverzeichnis Inhalt ....................................3 Allgemeines ..................................3 Gewährleistung ................................... 4 Sicherheitshinweise ................................4 Bestimmungsgemäße Verwendung ............................6 Montage ..................................... 6 Montage des Antriebes .............................. 6 Montage des Mitnehmers mit Mitnehmersicherung ...................... 7 Montage des Mitnehmers mit Schraubverbindung ....................... 7 Sichern des Antriebes gegen axiales Verschieben ...................... -
Seite 3: Inhalt
Inhalt Allgemeines Diese Rohrantriebe sind hochwertige Qualitätsprodukte mit folgenden Leistungsmerkmalen: ▪ Für den Einsatz im Rollladenbereich ▪ Für den Einsatz im Sonnenschutzbereich ▪ Für den Einsatz im Torbereich ▪ Bequeme Handbedienung bei Stromausfall ▪ Leichte Endschaltereinstellung am Antrieb ▪ Kompatibel mit allen Steuerungen des Antriebsherstellers für Rollladen- und Sonnenschutzanwendungen Beachten Sie bitte bei der Installation sowie bei der Einstellung des Gerätes die vorliegende Montage- und Betriebsanleitung. -
Seite 4: Gewährleistung
Montage- und Betriebsanleitung Gewährleistung Bauliche Veränderungen und unsachgemäße Installationen entgegen dieser Anleitung und unseren sonstigen Hinweisen können zu ernsthaften Verletzungen von Körper und Gesundheit der Benutzer, z. B. Quetschungen, führen, sodass bauliche Veränderun‐ gen nur nach Absprache mit uns und unserer Zustimmung erfolgen dürfen und unsere Hinweise, insbesondere in der vorliegenden Montage- und Betriebsanleitung, unbedingt zu beachten sind. - Seite 5 VORSICHT Wichtige Sicherheitshinweise für die Montage und Inbetriebnahme Nichtbeachten kann zu ernsthaften Verletzungen führen. Die Sicherheitshinweise der EN 60335-2-97 sind zu beachten. Bitte berücksichtigen Sie, dass diese Si‐ ▪ cherheitshinweise keine abschließende Aufzählung darstellen, da diese Norm nicht alle Gefahrenquellen berücksichtigen kann.
-
Seite 6: Bestimmungsgemäße Verwendung
Montage- und Betriebsanleitung Bestimmungsgemäße Verwendung Der Rohrantriebstyp in der vorliegenden Anleitung ist ausschließlich für den Betrieb von Rollladen-, Rolltor- und Sonnenschutzan‐ lagen bestimmt. Die Handkurbel ist nur für die bequeme Handbedienung bei Stromausfall vorgesehen. Ein Dauerbetrieb oder Einsatz von Werkzeugen (z. B. Bohrmaschinen zum Betätigen der Kurbel) ist verboten, da dies nach entsprechender Zeit zum Aus‐ fall der Handfunktion und damit des Rohrantriebes führt. -
Seite 7: Montage Des Mitnehmers Mit Mitnehmersicherung
Montage des Mitnehmers mit Mitnehmersicherung Stecken Sie den Mitnehmer (1) auf die Abtriebswelle des Rohrantriebes auf. Die Ein‐ schubposition der Mitnehmersicherung (2) ist durch seine Form vorgegeben. Beim Einschieben der Mitnehmersicherung (2) in die Rastbohrung (4) achten Sie bitte auf das Einrasten der Rastnase (3). -
Seite 8: Montage Des Antriebes In Der Welle
Montage- und Betriebsanleitung ACHTUNG Der Rohrantrieb darf beim Einschieben in die Welle nicht eingeschlagen und nicht in die Wickelwelle fallen ge‐ lassen werden! Die Befestigung des Panzers ist nur mittels Federn oder Hochschiebesicherungen möglich. Montage des Antriebes in der Welle Bei Profilwellen: Toleranzen der Nutbreiten in verschiedenen Wickelwellen lassen sich bei einigen Mit‐... -
Seite 9: Einstellen Der Endlagen
Einstellen der Endlagen Sie können die Endlagen mit der Einstellhilfe (Art.-Nr. 4933 300 019 0) einstellen. Einstellhilfe obere Endlage untere Endlage untere Endlage obere Endlage obere Endlage untere Endlage obere Endlage untere Endlage Einstellung der unteren Endlage 1.Lassen Sie, bevor der Behang mit der Wickelwelle verbunden wird, den Antrieb in AB-Richtung drehen bis dieser selbsttätig ab‐ schaltet. -
Seite 10: Einsatz Der Handkurbel
Montage- und Betriebsanleitung Einsatz der Handkurbel HINWEIS Verwenden Sie zur problemlosen Montage das auf diese Antriebe abgestimmte und geprüfte mechanische und elektrische Zubehör des Antriebsherstellers. Die Handkurbel ist ausschließlich einer Bedienung bei Stromausfall vorbehalten. Es Für 6-Kant-Welle 7 mm und 4-Kant-Welle 8 mm ist zu beachten, dass die Endlagen nicht überfahren werden. -
Seite 11: Technische Daten Ø45
Technische Daten Ø45 R12/17 R15/17 R20/17 R25/17 Nennmoment (Nm) Abtriebsdrehzahl (min Endschalterbereich 38 Umdrehungen Anschlussspannung 230 V AC / 50 Hz Anschlussleistung (W) Nennstromaufnahme (A) 0,50 0,65 0,75 0,80 Betriebsart S2 4 Min. Schutzart IP 44 Kl. Rohrinnen-Ø (mm) R30/17... -
Seite 12: Was Tun Wenn
Montage- und Betriebsanleitung L70/17 L80/11 L80/17 L120/11 Nennmoment (Nm) Abtriebsdrehzahl (min Endschalterbereich 38 Umdrehungen Anschlussspannung 230 V AC / 50 Hz Anschlussleistung (W) Nennstromaufnahme (A) 1,90 1,40 2,10 1,90 Betriebsart S2 4 Min. Schutzart IP 44 Kl. Rohrinnen-Ø (mm) *) Dieser Rohrantrieb ist zur Zeit noch nicht verfügbar. Was tun wenn...? Störung Ursache... -
Seite 13: Anschlussbeispiele
Anschlussbeispiele Bedienung mit Einzeltaster 230V Einzeltaster... - Seite 14 Montage- und Betriebsanleitung Zentral-, Gruppen- und Individual-Steuerung über Centronic UnitControl UC42 Zentral Steuergerät Netz 230V / 50Hz Zentralleitung 230V / 50Hz (Anschluss weiterer Steuerungen) Gruppe 230V / 50Hz Individual Individual 230V / 50Hz 230V / 50Hz...
-
Seite 15: Konformitätserklärung
Konformitätserklärung... - Seite 16 2010 300 135 0f 28.02.2012...
