P3/30PS - P9/16PS
Montage- und Betriebsanleitung
de

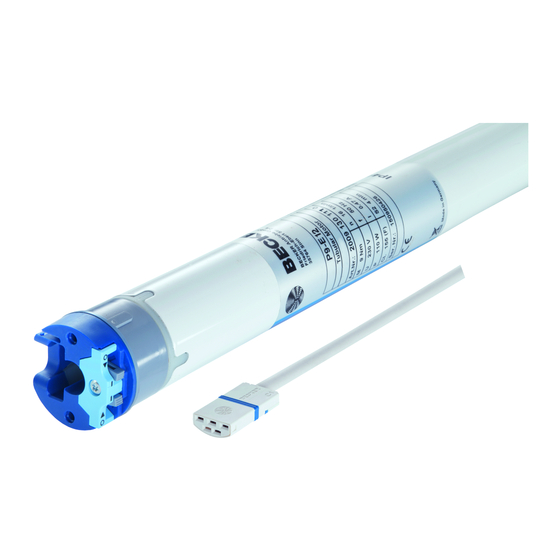

Rohrantriebe für Sonnenschutz
Wichtige Informationen für:
• den Monteur
• die Elektrofachkraft
• den Benutzer
Bitte entsprechend weiterleiten!
Diese Anleitung ist vom Benutzer aufzubewahren.
Becker-Antriebe GmbH
35764 Sinn/Germany
www.becker-antriebe.com
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Becker P3/30PS
Inhaltszusammenfassung für Becker P3/30PS
- Seite 1 P3/30PS - P9/16PS Montage- und Betriebsanleitung Rohrantriebe für Sonnenschutz Wichtige Informationen für: • den Monteur • die Elektrofachkraft • den Benutzer Bitte entsprechend weiterleiten! Diese Anleitung ist vom Benutzer aufzubewahren. Becker-Antriebe GmbH 35764 Sinn/Germany www.becker-antriebe.com...
-
Seite 2: Inhaltsverzeichnis
• Kein Nachstellen der Endlagen: Veränderungen der Behänge werden automatisch ausgeglichen, bei Verwendung von Anschlagsystemen • Sicherheitsabschaltung gemäß europäischer Maschinenrichtlinie (Wiederanlaufschutz) • Optimale Anpassung des Schließmoments an die Anlage • Schonender Betrieb von Anlage und Antrieb erhöht die Lebensdauer • Passend für Markisen, Kastenmarkisen, Screens, Fallarmmarkisen und Wintergartenbeschattungen • Keine externen Endschalter • Einfache Endlagen-Einstellung der Behanges durch Knopfdruck am Einstellset oder über Schalter am Antrieb • Rechts und links einbaubar • Mehrere Antriebe elektrisch parallel schaltbar • Passend zu allen Becker-Steuerungen • Kompatibel zu bisherigen Motoren (4-adr. Anschlusskabel) Beachten Sie bitte bei der Installation sowie bei der Einstellung des Gerätes die vorliegende Montage- und Betriebsanleitung. -
Seite 3: Gewährleistung
Gewährleistung Bauliche Veränderungen und unsachgemäße Installationen entgegen dieser Anleitung und unseren sonstigen Hinweisen können zu ernsthaften Verletzungen von Körper und Gesundheit der Benutzer, z.B. Quetschungen, führen, so dass bauliche Veränderungen nur nach Absprache mit uns und unserer Zustimmung erfolgen dürfen und unsere Hinweise, insbesondere in der vorliegenden Montage- und Betriebsanleitung, unbedingt zu beachten sind. - Seite 4 Montage- und Betriebsanleitung Wichtige Sicherheitshinweise für die Montage und Inbetriebnahme Vorsicht! Nichtbeachten kann zu ernsthaften Verletzungen führen. • Die Sicherheitshinweise der EN 60335-2-97 sind zu beachten. Bitte berücksichtigen Sie, dass diese Sicherheitshinweise keine abschließende Aufzählung darstellen, da diese Norm nicht alle Gefahrenquellen be- rücksichtigen kann. So kann z. B. die Konstruktion des angetriebenen Produktes die Wirkungsweise des An- triebs in der Einbausituation oder die Anbringung des Endproduktes im Verkehrsraum des Endanwenders vom Antriebhersteller nicht berücksichtigt werden. Bei Fragen und Unsicherheiten in Bezug auf die in der Norm enthaltenen Sicherheitshinweise wenden Sie sich bitte an den Hersteller des jeweiligen Teil- oder Endproduktes. • Arbeiten und sonstige Tätigkeiten, einschließlich Wartungs- und Reinigungsarbeiten, an Elektroinstallationen und der übrigen Anlage selbst, dürfen nur von Fachpersonal, insbesondere Elektro-Fachpersonal durchgeführt werden. • Beim Betrieb elektrischer oder elektronischer Anlagen und Geräte stehen bestimmte Bauteile, z. B. Netzteil, unter gefährlicher elektrischer Spannung. Bei unqualifiziertem Eingreifen oder Nichtbeachtung der Warnhin- weise können Körperverletzungen oder Sachschäden entstehen. • Vorsicht bei Berührung des Rohrantriebes, da sich dieser technologiebedingt während des Betriebes erwärmt. • Alle geltenden Normen und Vorschriften für die Elektroinstallation sind zu befolgen. • Es dürfen nur Ersatzteile, Werkzeuge und Zusatzeinrichtungen verwendet werden, die vom Antriebshersteller freigegeben sind. • Durch nicht freigegebene Fremdprodukte oder Veränderungen der Anlage und des Zubehörs gefährden Sie Ihre und die Sicherheit Dritter, sodass die Verwendung von nicht freigegebenen Fremdprodukten oder nicht mit uns abgestimmten und nicht durch uns freigegebene Veränderungen unzulässig ist. Für hierdurch entstandene...
-
Seite 5: Bestimmungsgemäße Verwendung
Bestimmungsgemäße Verwendung Die Rohrantriebe der Typen P3/30PS - P9/16PS sind ausschließlich für den Betrieb von Markisen, Screens und Wintergartenbe schat tungen vorgesehen. Der Einsatz in gekoppelten Anlagen ist nur möglich, wenn alle Teilanlagen exakt synchron laufen und zum selben Zeitpunkt die Endlagen erreichen. - Seite 6 Montage- und Betriebsanleitung • Bei Profilwellen: Toleranzen der Nutbreiten in verschiedenen Wickelwellen lassen sich bei einigen Mitnehmern durch Drehen des Mitnehmers in eine andere Nutausnehmung ausgleichen. Diese Nutausnehmungen haben verschie- dene Maße und ermöglichen Ihnen einen passgenauen Einbau des An- triebes (Abb. 5). • Bei Rundwellen: Klinken Sie vorher das Rohr auf der Motorseite aus, damit der Nocken des Ringes mit in die Welle geschoben werden kann.
-
Seite 7: Positionierung Der Endlagen
Positionierung der Endlagen Es gibt 2 Möglichkeiten der Endlageneinstellung: a) Punkt ausgefahren zu Punkt eingefahren ohne Anschlag b) Punkt ausgefahren zu Anschlag eingefahren Schaltet der Rohrantrieb beim Einstellen der Endlagen in der gewünschten Endlage selbstständig ab, ist diese fest einge- stellt, nachdem diese 3 mal angefahren wurde. Hinweis Sollte der Rohrantrieb bei der Aus-/Einfahrt aufgrund eines Hindernisses vorzeitig abschalten, so ist es möglich dieses Hindernis durch Aus-/Einfahrt freizufahren, es zu beseitigen und durch erneutes Ein-/... -
Seite 8: Löschen Der Endlagen Mit Den Schaltern
Montage- und Betriebsanleitung b) Punkt ausgefahren zu Anschlag eingefahren Schieben Sie beide Schalter in die Lösch-Stellung. Setzen Sie einen kurzen Fahrbefehl ab. Fahren Sie die gewünschte Ausfahr-Endlage an. Schieben Sie den Schalter der Ausfahr-Drehrichtung von der Lösch-Stellung in die Programmier-Stellung. Anschließend fahren Sie Ein gegen den oberen, dauerhaft vorhandenen An- schlag, bis der Rohrantrieb selbstständig abschaltet. -
Seite 9: Einstellen Der Endlagen Mit Dem Einstellset
Einstellen der Endlagen mit dem Einstellset Achtung Das Einstellset ist nicht für die dauerhafte Bedienung geeignet, sondern nur für die Inbetriebnahme vorgesehen. Verbinden Sie die Anschlusslitzen des Rohrantriebes farbengleich mit denen des Einstellsets (Art.-Nr. 4935 200 011 0) und schalten Sie die Netzspannung ein. Hinweis Sollte der Rohrantrieb bei der Aus-/Einfahrt aufgrund eines Hindernisses vorzeitig abschalten, so ist es möglich dieses Hindernis durch Aus-/Einfahrt freizufahren, es zu beseitigen und durch erneutes Ein-/ Ausfahren die gewünschte Endlage einzustellen. - Seite 10 Montage- und Betriebsanleitung b) Punkt ausgefahren zu Anschlag eingefahren Schieben Sie beide Schalter in die Programmier-Stellung. Fahren Sie die gewünschte Ausfahr- Endlage an (2). Drücken Sie die Programmiertaste (1) Die Quittierung erfolgt durch ein des Einstellsets für 3 Sekunden. „Klack“ des Rohrantriebes. Anschließend fahren Sie Ein bis gegen Der Rohrantrieb schaltet selbstständig den oberen, dauerhaft vorhandenen Anschlag (2).
-
Seite 11: Löschen Der Endlagen Mit Dem Einstellset
Löschen der Endlagen mit dem Einstellset Aktion Reaktion a) Endlagen einzeln löschen Fahren Sie die zu löschende Endlage an (2). 1. Drücken Sie die Reset-Taste (1). 2. Zusätzlich drücken Sie die Fahrtas- te (2) nach unten und halten diese ge- drückt. 3. Jetzt lassen Sie die Reset-Taste (1) los und halten die Fahrtaste (2) weiter- hin gedrückt. -
Seite 12: Technische Daten
Rohrinnen-Ø (mm) Hinweise für die Elektrofachkraft Becker-Rohrantriebe mit elektronischer Endabschaltung können parallel geschaltet werden. Dabei muss die maximale Schaltkontaktbelastung der Schalteinrichtung (Zeitschaltuhr, Relaissteuerung, Schalter, etc.) beachtet werden. Verwenden Sie zur Ansteuerung der Auf- und Abrichtung den Außenleiter L1. Sonstige Geräte oder Verbraucher (Lampen, Relais, etc.) dürfen nicht direkt an die Anschlussleitungen der Antriebe angeschlossen werden. -
Seite 13: Was Tun, Wenn
Was tun, wenn...? Störung Ursache Abhilfe Rohrantrieb überfährt 1. Elektroanschluss durch Feuchtigkeit kurz- 1. Elektoinstallation instandsetzen, Endlagen die Endlage bzw. er- geschlossen. neu einstellen. reicht die eingestellte 2. In die Anschlussleitungen des Rohrantrie- 2. Elektoinstallation prüfen, externe Verbrau- Endlage nicht. bes sind externe Verbraucher geschaltet. cher entfernen, Endlagen neu einstellen. -
Seite 14: Anschlussbeispiele
Montage- und Betriebsanleitung Anschlussbeispiele Ansteuerung eines/mehrerer Antriebe(s) über einen Schalter/Taster Zentral-, Gruppen- und Individual-Steuerung über Centronic UnitControl UC42 Technische Änderungen vorbehalten... -
Seite 15: Konformitätserklärung
Konformitätserklärung...
