Montage des Antriebs
ACHTUNG
Zur Kopplung des Antriebs mit dem angetriebenen Teil,
dürfen ausschließlich Komponenten aus dem aktuellen
Produktkatalog für das mechanische Zubehör des An-
triebsherstellers verwendet werden.
Der Monteur muss sich vorher von der erforderlichen Festigkeit des Mauerwerks bzw.
des zu motorisierenden Systems (Drehmoment des Antriebs plus Gewicht des Be-
hanges) überzeugen.
VORSICHT
Elektroanschlüsse dürfen nur von einer Elektrofachkraft
durchgeführt werden. Vor der Montage ist die Stromzulei-
tung spannungsfrei zu schalten und zu sichern. Bitte ge-
ben Sie die beiliegenden Anschlussinformationen dem
ausführenden Elektroinstallateur.
Befestigen Sie dann Wand- und Gegenlager. Achten Sie dabei auf die rechtwinklige
Ausrichtung der Wickelwelle zur Wand und ausreichend axiales Spiel des montierten
Systems.
Lösen des Steckzapfens
Montage

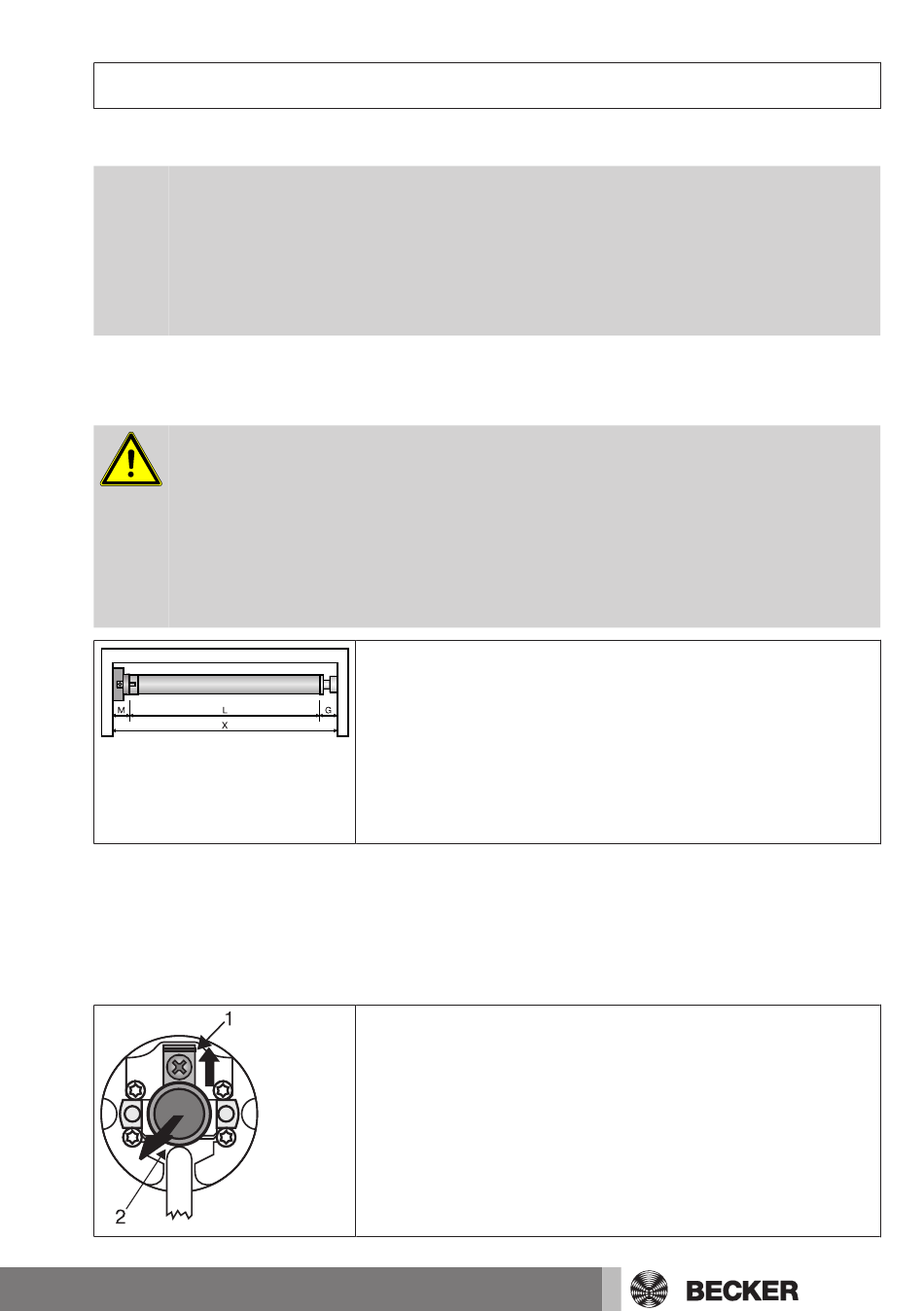

Ermitteln Sie den seitlichen Platzbedarf (M) durch Mes-
sen von Antriebskopf und Wandlager. Das lichte Maß
des Kastens (X) abzüglich des seitlichen Platzbedarfes
(M) und Gegenlager (G) ergibt die Länge (L) der Wickel-
welle: L=X-M-G.
Je nach Kombination von Antrieb und Wandlager variiert
der seitliche Platzbedarf (M).
Der Steckzapfen (2) rastet beim Einschieben automa-
tisch ein. Zum Lösen des Steckzapfens (2) das Siche-
rungsblech (1) nach oben schieben und den Steckzap-
fen (2) herausziehen.
11
