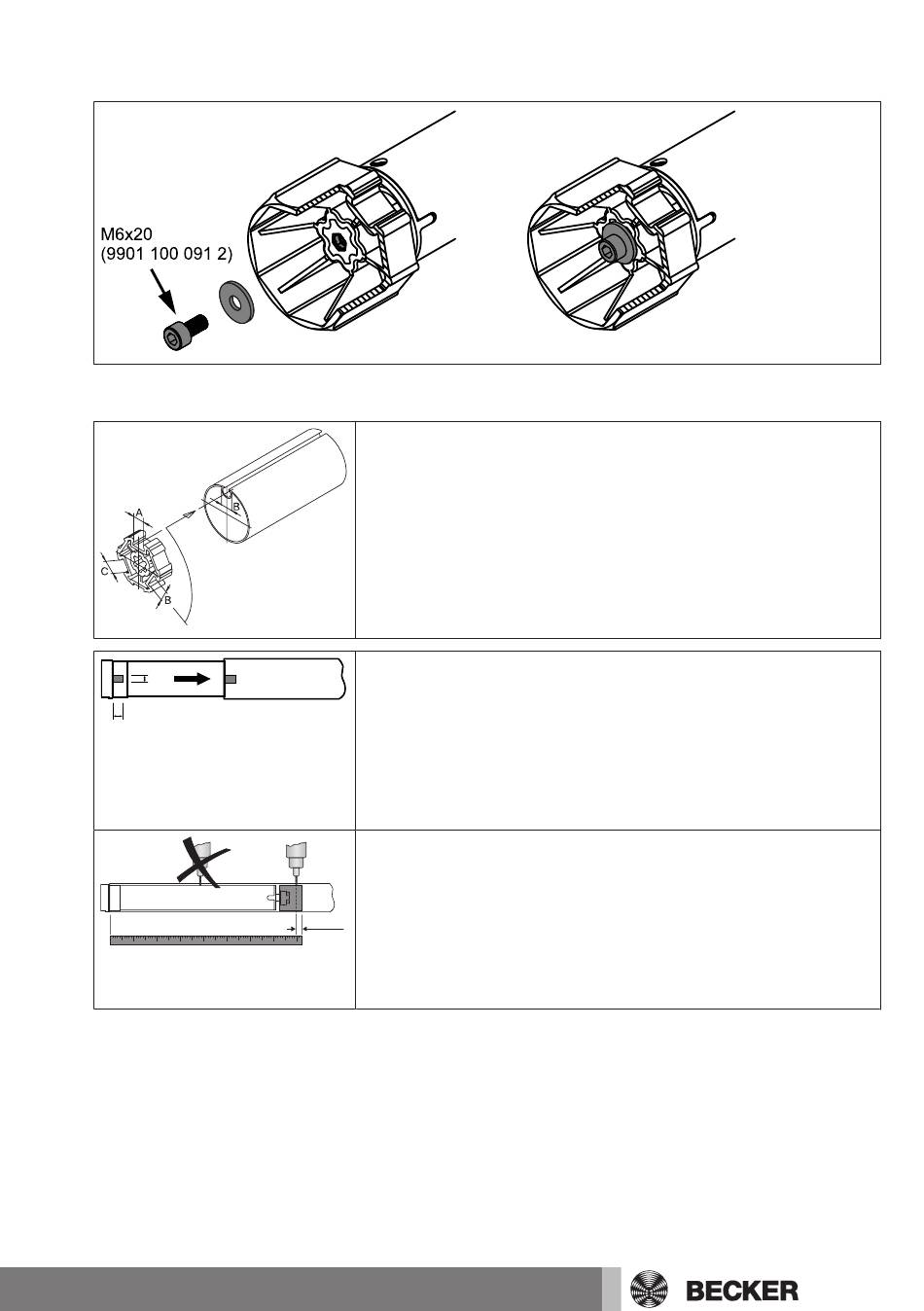

Montage und Demontage des Mitnehmers mit Schraubverbindung

Montage des Antriebs in der Welle

Y
X
Bei Profilwellen:
Toleranzen der Nutbreiten in verschiedenen Wickelwel-
len lassen sich bei einigen Mitnehmern durch Drehen
des Mitnehmers in eine andere Nutausnehmung aus-
gleichen. Diese Nutausnehmungen haben verschiedene
Maße und ermöglichen Ihnen einen passgenauen Ein-
bau des Antriebs.
Bei Rundwellen:
Messen Sie den Nocken des Laufringes (X, Y) aus. An-
schließend klinken Sie das Rohr auf der Motorseite aus,
damit der Nocken des Laufringes mit in die Welle ge-
schoben werden kann. Der Nocken des Laufringes darf
zur Welle kein Spiel haben.
Um eine sichere Übertragung des Drehmomentes bei
Rundwellen sicherzustellen, empfehlen wir den Mitneh-
mer mit der Welle zu verschrauben (siehe nachfolgende
-10 mm Tabelle).
ACHTUNG! Beim Anbohren der Wickelwelle nie im
Bereich des Rohrantriebs bohren!
13
