Instalación
4 Instalación
4.1

ensamblaje

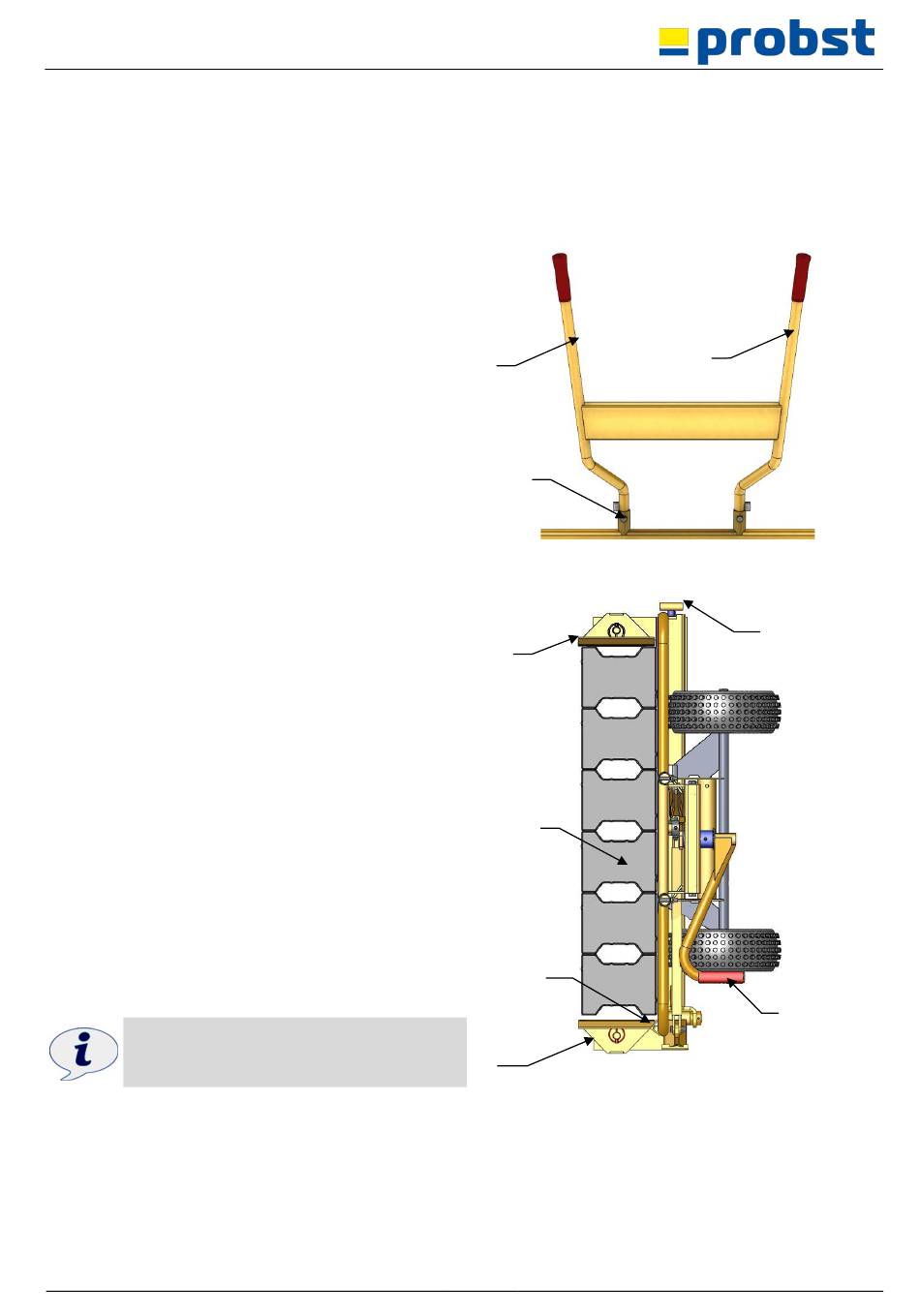

El carro de transporte de piedra compuesta VTK-V se suministra premontado, sólo las asas de guía deben montarse
de la siguiente manera:
•
Insertar las asas (1) en los puntales (11) y fijarlos
con los tornillos suministrados.
4.2 Adaptación al material a agarrar
•
Colocar la palanca de tensión (5) a la izquierda
(como se muestra).
➔ La mandíbula izquierda (13) está en posición abierta.
•
Acerque el VTK-V al material a sujetar,
asegurándose de que el material está en contacto
con el tope (4).
•
Girar el tornillo de ajuste (10) en el sentido de las
agujas del reloj hasta que la mordaza derecha (12)
quede suelta contra el material a sujetar.
•
Girar el tornillo de ajuste (10) dos o tres vueltas en
sentido contrario a las agujas del reloj.
•
Girar la palanca de sujeción (5) en el sentido de las
agujas del reloj hasta el tope.
➔ La mandíbula izquierda (13) se encuentra contra el
material a agarrar y sujeta.
Si se necesita demasiada fuerza para accionar la
palanca de sujeción (5), o si el material a sujetar no está
bien sujeto, realice de nuevo el procedimiento de ajuste y
ajuste el tornillo de ajuste (10).
Si la carga de la palanca es demasiado
elevada, puede producirse una
deformación del material.
