Nastavení rozsahu uchopení
Rozsah uchopení nástrčných dílů (NW 625)
5.2
Při uchopování nástrčných dílů (Obr. 6) je třeba pohyblivé rameno chapadla (1) otočit o 180°.
Chcete-li
zvětšit rozsah uchopení z 550 mm na 625 mm (rozsah uchopení (B), viz obr. 5),
mírně vytáhněte pružinovou západku (2) a současně s ní otáčejte, dokud nebude možné rameno
uchopovače posunout. Poté je třeba rameno chapadla (1) opět zablokovat zaklapnutím pružinové
západky (2).
Při nastavování rozsahu uchopení buďte
opatrní. Nebezpečí poranění rukou!

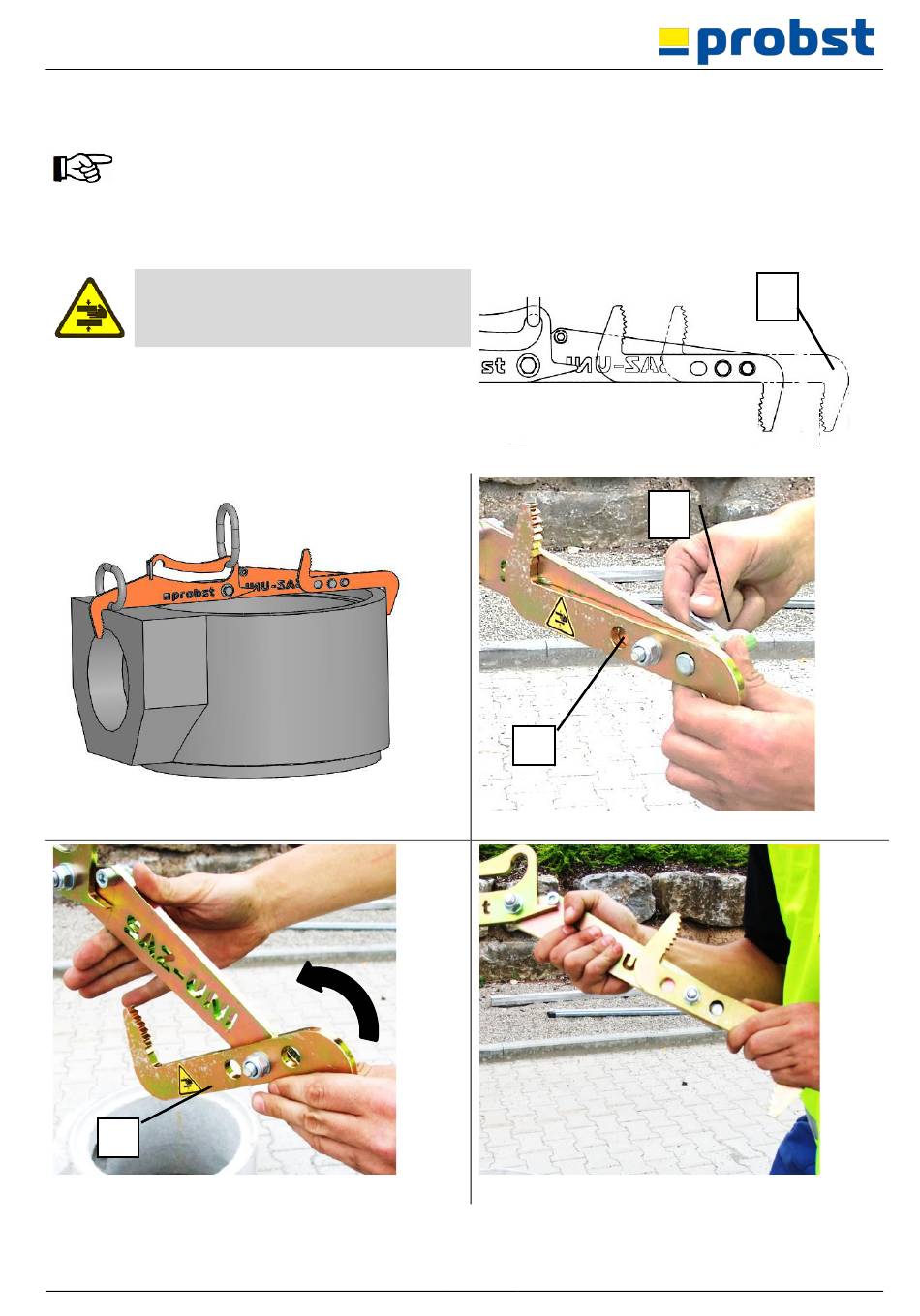

Obrázek 6
