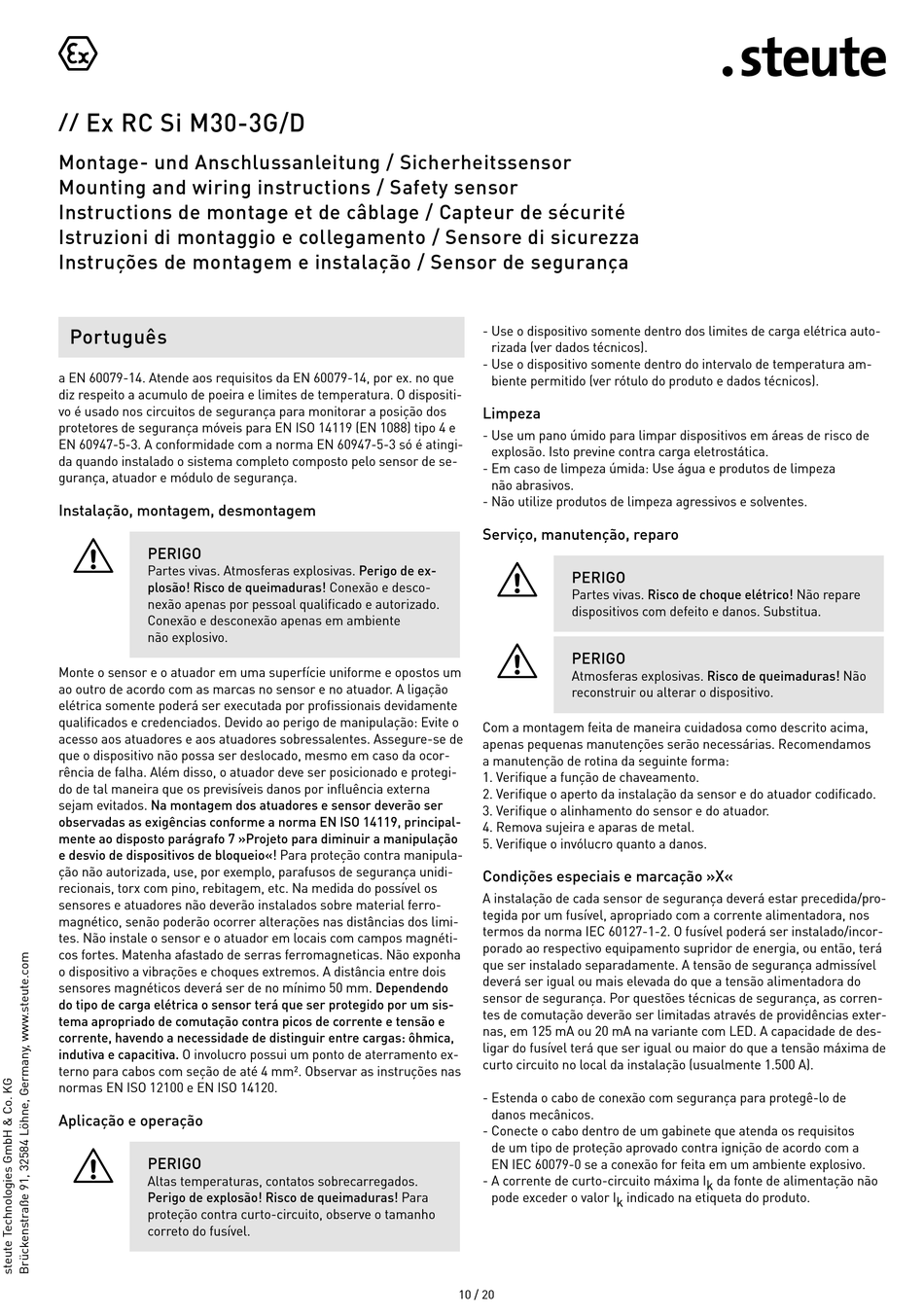

Ex RC Si M30-3G/D
//
Montage- und Anschlussanleitung / Sicherheitssensor
Mounting and wiring instructions / Safety sensor
Instructions de montage et de câblage / Capteur de sécurité
Istruzioni di montaggio e collegamento / Sensore di sicurezza
Instruções de montagem e instalação / Sensor de segurança
Português
a EN 60079-14. Atende aos requisitos da EN 60079-14, por ex. no que
diz respeito a acumulo de poeira e limites de temperatura. O dispositi-
vo é usado nos circuitos de segurança para monitorar a posição dos
protetores de segurança móveis para EN ISO 14119 (EN 1088) tipo 4 e
EN 60947-5-3. A conformidade com a norma EN 60947-5-3 só é atingi-
da quando instalado o sistema completo composto pelo sensor de se-
gurança, atuador e módulo de segurança.
Instalação, montagem, desmontagem
=
PERIGO
Partes vivas. Atmosferas explosivas. Perigo de ex-
plosão! Risco de queimaduras! Conexão e desco-
nexão apenas por pessoal qualificado e autorizado.
Conexão e desconexão apenas em ambiente
não explosivo.
Monte o sensor e o atuador em uma superfície uniforme e opostos um
ao outro de acordo com as marcas no sensor e no atuador. A ligação
elétrica somente poderá ser executada por profissionais devidamente
qualificados e credenciados. Devido ao perigo de manipulação: Evite o
acesso aos atuadores e aos atuadores sobressalentes. Assegure-se de
que o dispositivo não possa ser deslocado, mesmo em caso da ocor-
rência de falha. Além disso, o atuador deve ser posicionado e protegi-
do de tal maneira que os previsíveis danos por influência externa
sejam evitados. Na montagem dos atuadores e sensor deverão ser
observadas as exigências conforme a norma EN ISO 14119, principal-
mente ao disposto parágrafo 7 »Projeto para diminuir a manipulação
e desvio de dispositivos de bloqueio«! Para proteção contra manipula-
ção não autorizada, use, por exemplo, parafusos de segurança unidi-
recionais, torx com pino, rebitagem, etc. Na medida do possível os
sensores e atuadores não deverão instalados sobre material ferro-
magnético, senão poderão ocorrer alterações nas distâncias dos limi-
tes. Não instale o sensor e o atuador em locais com campos magnéti-
cos fortes. Matenha afastado de serras ferromagneticas. Não exponha
o dispositivo a vibrações e choques extremos. A distância entre dois
sensores magnéticos deverá ser de no mínimo 50 mm. Dependendo
do tipo de carga elétrica o sensor terá que ser protegido por um sis-
tema apropriado de comutação contra picos de corrente e tensão e
corrente, havendo a necessidade de distinguir entre cargas: ôhmica,
indutiva e capacitiva. O involucro possui um ponto de aterramento ex-
terno para cabos com seção de até 4 mm². Observar as instruções nas
normas EN ISO 12100 e EN ISO 14120.
Aplicação e operação
=
PERIGO
Altas temperaturas, contatos sobrecarregados.
Perigo de explosão! Risco de queimaduras! Para
proteção contra curto-circuito, observe o tamanho
correto do fusível.
- Use o dispositivo somente dentro dos limites de carga elétrica auto-
rizada (ver dados técnicos).
- Use o dispositivo somente dentro do intervalo de temperatura am-
biente permitido (ver rótulo do produto e dados técnicos).
Limpeza
- Use um pano úmido para limpar dispositivos em áreas de risco de
explosão. Isto previne contra carga eletrostática.
- Em caso de limpeza úmida: Use água e produtos de limpeza
não abrasivos.
- Não utilize produtos de limpeza agressivos e solventes.
Serviço, manutenção, reparo
=
PERIGO
Partes vivas. Risco de choque elétrico! Não repare
dispositivos com defeito e danos. Substitua.
=
PERIGO
Atmosferas explosivas. Risco de queimaduras! Não
reconstruir ou alterar o dispositivo.
Com a montagem feita de maneira cuidadosa como descrito acima,
apenas pequenas manutenções serão necessárias. Recomendamos
a manutenção de rotina da seguinte forma:
1. Verifique a função de chaveamento.
2. Verifique o aperto da instalação da sensor e do atuador codificado.
3. Verifique o alinhamento do sensor e do atuador.
4. Remova sujeira e aparas de metal.
5. Verifique o invólucro quanto a danos.
Condições especiais e marcação »X«
A instalação de cada sensor de segurança deverá estar precedida/pro-
tegida por um fusível, apropriado com a corrente alimentadora, nos
termos da norma IEC 60127-1-2. O fusível poderá ser instalado/incor-
porado ao respectivo equipamento supridor de energia, ou então, terá
que ser instalado separadamente. A tensão de segurança admissível
deverá ser igual ou mais elevada do que a tensão alimentadora do
sensor de segurança. Por questões técnicas de segurança, as corren-
tes de comutação deverão ser limitadas através de providências exter-
nas, em 125 mA ou 20 mA na variante com LED. A capacidade de des-
ligar do fusível terá que ser igual ou maior do que a tensão máxima de
curto circuito no local da instalação (usualmente 1.500 A).
- Estenda o cabo de conexão com segurança para protegê-lo de
danos mecânicos.
- Conecte o cabo dentro de um gabinete que atenda os requisitos
de um tipo de proteção aprovado contra ignição de acordo com a
EN IEC 60079-0 se a conexão for feita em um ambiente explosivo.
- A corrente de curto-circuito máxima I k da fonte de alimentação não
pode exceder o valor I k indicado na etiqueta do produto.
10 / 20
