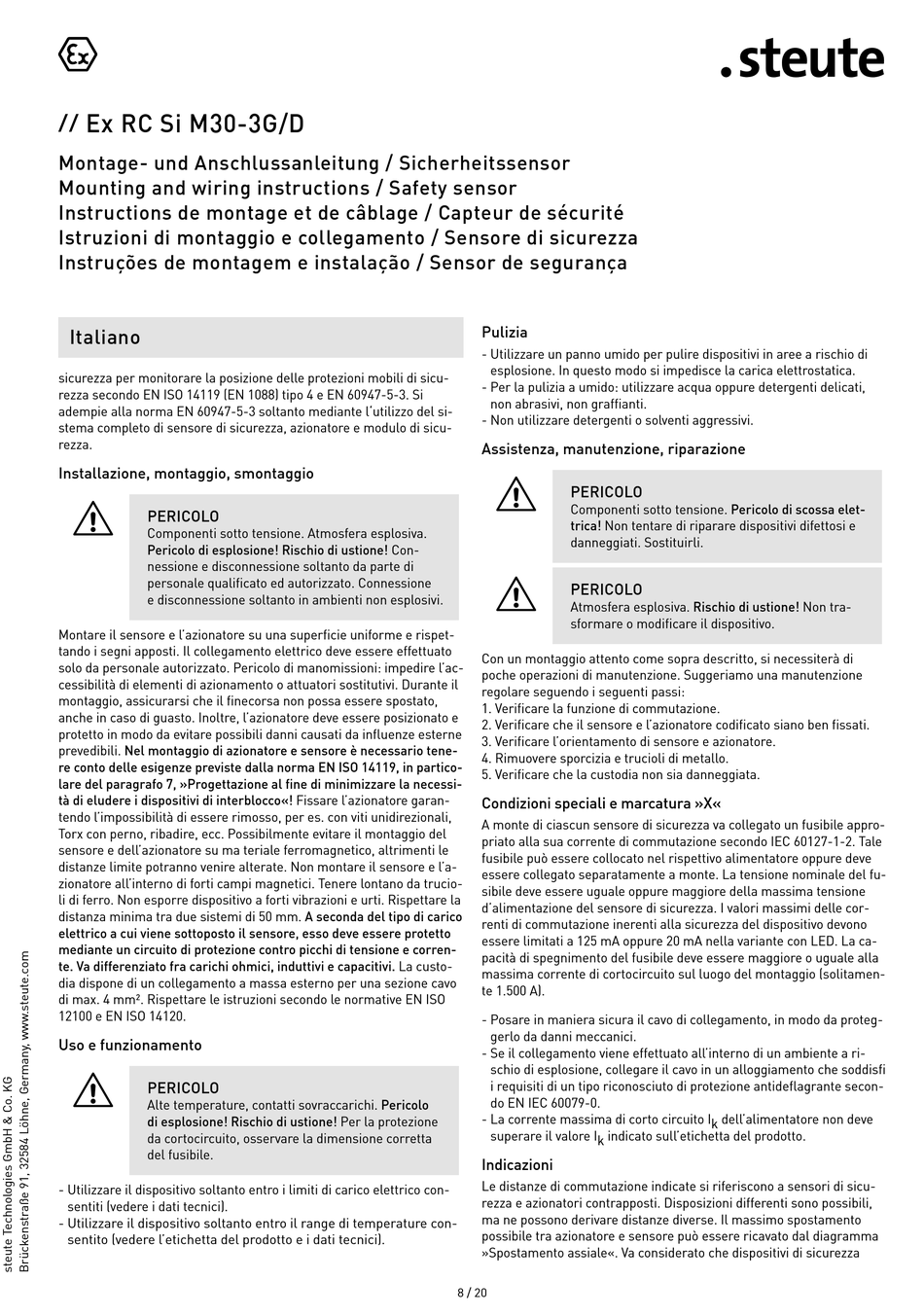

Ex RC Si M30-3G/D
//
Montage- und Anschlussanleitung / Sicherheitssensor
Mounting and wiring instructions / Safety sensor
Instructions de montage et de câblage / Capteur de sécurité
Istruzioni di montaggio e collegamento / Sensore di sicurezza
Instruções de montagem e instalação / Sensor de segurança
Italiano
sicurezza per monitorare la posizione delle protezioni mobili di sicu-
rezza secondo EN ISO 14119 (EN 1088) tipo 4 e EN 60947-5-3. Si
adempie alla norma EN 60947-5-3 soltanto mediante l'utilizzo del si-
stema completo di sensore di sicurezza, azionatore e modulo di sicu-
rezza.
Installazione, montaggio, smontaggio
=
PERICOLO
Componenti sotto tensione. Atmosfera esplosiva.
Pericolo di esplosione! Rischio di ustione! Con-
nessione e disconnessione soltanto da parte di
personale qualificato ed autorizzato. Connessione
e disconnessione soltanto in ambienti non esplosivi.
Montare il sensore e l'azionatore su una superficie uniforme e rispet-
tando i segni apposti. Il collegamento elettrico deve essere effettuato
solo da personale autorizzato. Pericolo di manomissioni: impedire l'ac-
cessibilità di elementi di azionamento o attuatori sostitutivi. Durante il
montaggio, assicurarsi che il finecorsa non possa essere spostato,
anche in caso di guasto. Inoltre, l'azionatore deve essere posizionato e
protetto in modo da evitare possibili danni causati da influenze esterne
prevedibili. Nel montaggio di azionatore e sensore è necessario tene-
re conto delle esigenze previste dalla norma EN ISO 14119, in partico-
lare del paragrafo 7, »Progettazione al fine di minimizzare la necessi-
tà di eludere i dispositivi di interblocco«! Fissare l'azionatore garan-
tendo l'impossibilità di essere rimosso, per es. con viti unidirezionali,
Torx con perno, ribadire, ecc. Possibilmente evitare il montaggio del
sensore e dell'azionatore su ma teriale ferromagnetico, altrimenti le
distanze limite potranno venire alterate. Non montare il sensore e l'a-
zionatore all'interno di forti campi magnetici. Tenere lontano da trucio-
li di ferro. Non esporre dispositivo a forti vibrazioni e urti. Rispettare la
distanza minima tra due sistemi di 50 mm. A seconda del tipo di carico
elettrico a cui viene sottoposto il sensore, es so deve essere protetto
mediante un circuito di protezione contro picchi di tensione e corren-
te. Va differenziato fra carichi ohmici, induttivi e capacitivi. La custo-
dia dispone di un collegamento a massa esterno per una sezione cavo
di max. 4 mm². Rispettare le istruzioni secondo le normative EN ISO
12100 e EN ISO 14120.
Uso e funzionamento
=
PERICOLO
Alte temperature, contatti sovraccarichi. Pericolo
di esplosione! Rischio di ustione! Per la protezione
da cortocircuito, osservare la dimensione corretta
del fusibile.
- Utilizzare il dispositivo soltanto entro i limiti di carico elettrico con-
sentiti (vedere i dati tecnici).
- Utilizzare il dispositivo soltanto entro il range di temperature con-
sentito (vedere l'etichetta del prodotto e i dati tecnici).
Pulizia
- Utilizzare un panno umido per pulire dispositivi in aree a rischio di
esplosione. In questo modo si impedisce la carica elettrostatica.
- Per la pulizia a umido: utilizzare acqua oppure detergenti delicati,
non abrasivi, non graffianti.
- Non utilizzare detergenti o solventi aggressivi.
Assistenza, manutenzione, riparazione
=
PERICOLO
Componenti sotto tensione. Pericolo di scossa elet-
trica! Non tentare di riparare dispositivi difettosi e
danneggiati. Sostituirli.
=
PERICOLO
Atmosfera esplosiva. Rischio di ustione! Non tra-
sformare o modificare il dispositivo.
Con un montaggio attento come sopra descritto, si necessiterà di
poche operazioni di manutenzione. Suggeriamo una manutenzione
regolare seguendo i seguenti passi:
1. Verificare la funzione di commutazione.
2. Verificare che il sensore e l'azionatore codificato siano ben fissati.
3. Verificare l'orientamento di sensore e azionatore.
4. Rimuovere sporcizia e trucioli di metallo.
5. Verificare che la custodia non sia danneggiata.
Condizioni speciali e marcatura »X«
A monte di ciascun sensore di sicurezza va collegato un fusibile appro-
priato alla sua corrente di commutazione secondo IEC 60127-1-2. Tale
fusibile può essere collocato nel rispettivo alimentatore oppure deve
essere collegato separatamente a monte. La tensione nominale del fu-
sibile deve essere uguale oppure maggiore della massima tensione
d'alimentazione del sensore di sicurezza. I valori massimi delle cor-
renti di commutazione inerenti alla sicurezza del dispositivo devono
essere limitati a 125 mA oppure 20 mA nella variante con LED. La ca-
pacità di spegnimento del fusibile deve essere maggiore o uguale alla
massima corrente di cortocircuito sul luogo del montaggio (solitamen-
te 1.500 A).
- Posare in maniera sicura il cavo di collegamento, in modo da proteg-
gerlo da danni meccanici.
- Se il collegamento viene effettuato all'interno di un ambiente a ri-
schio di esplosione, collegare il cavo in un alloggiamento che soddisfi
i requisiti di un tipo riconosciuto di protezione antideflagrante secon-
do EN IEC 60079-0.
- La corrente massima di corto circuito I k dell'alimentatore non deve
superare il valore I k indicato sull'etichetta del prodotto.
Indicazioni
Le distanze di commutazione indicate si riferiscono a sensori di sicu-
rezza e azionatori contrapposti. Disposizioni differenti sono possibili,
ma ne possono derivare distanze diverse. Il massimo spostamento
possibile tra azionatore e sensore può essere ricavato dal diagramma
»Spostamento assiale«. Va considerato che dispositivi di sicurezza
