swView 868/915
//
Betriebsanleitung / Feldstärkemessgerät
Operating instructions / Field strength testing tool
deutsch (Originalsprache)
Bestimmung und Gebrauch

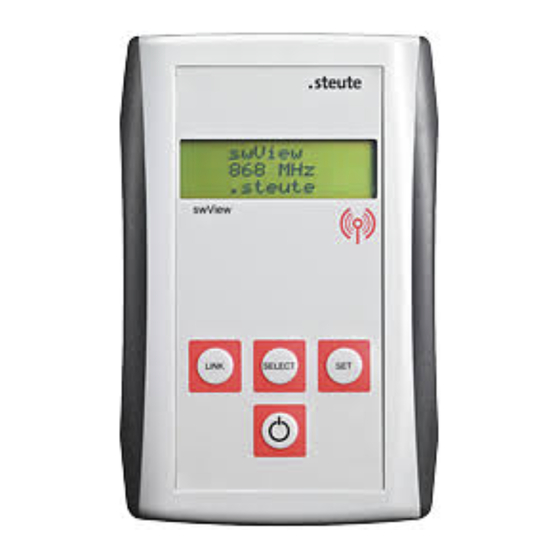

Das swView ist ein mobiles Gerät zur Messung von Funkfeldstärken.
Es hilft bei der Installation von Funkschaltgeräten, die das steute
Wireless Funkprotokoll unterstützen. Die Übertragung erfolgt auf
einer Frequenz von 868,3 MHz bzw. 915 MHz.

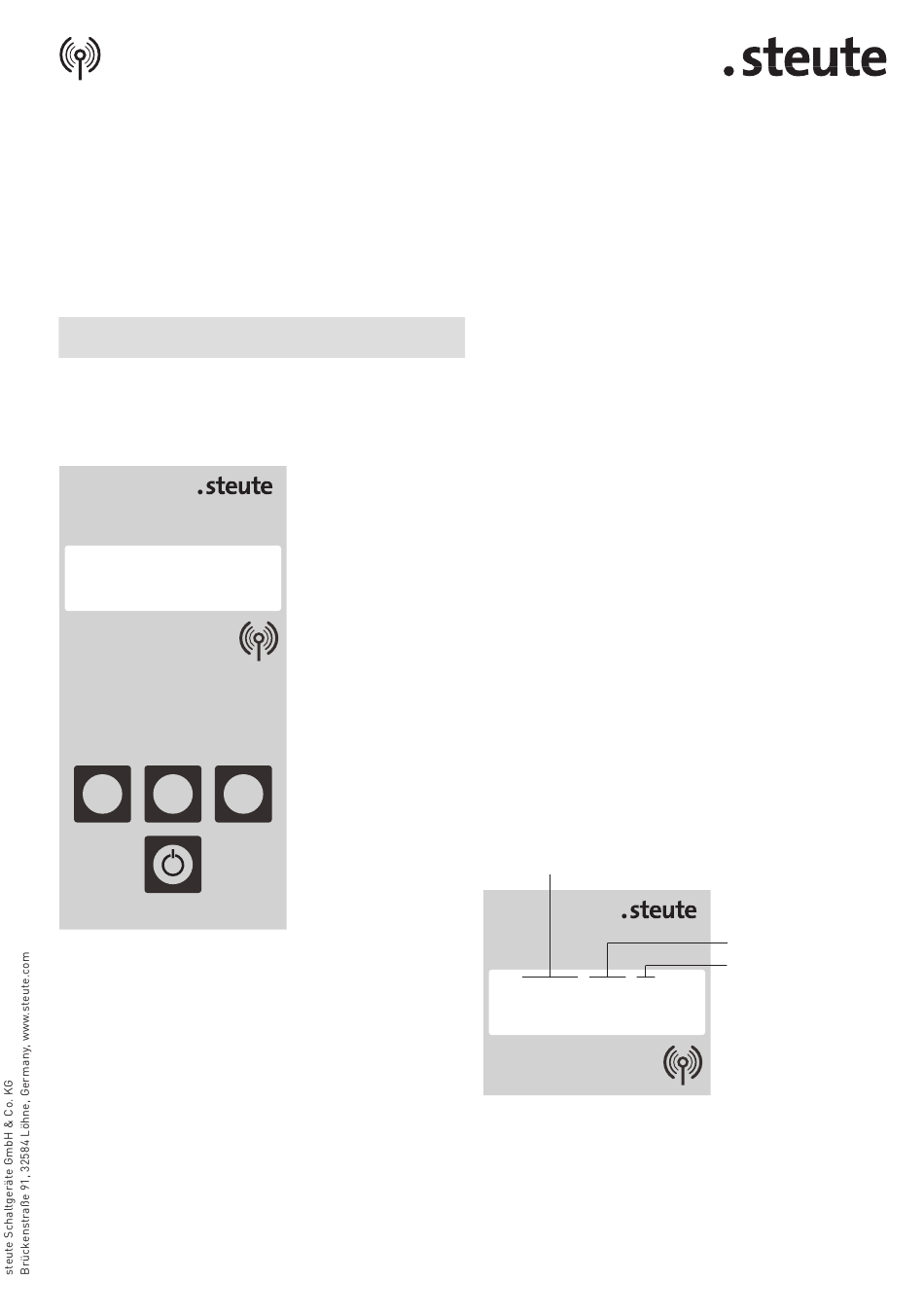

swView
LINK
SELECT
Allgemeine Beschreibung
Einschalten
Taster Ein/Aus drücken
Ausschalten
Taster Ein/Aus ca. 2 s drücken und los-
lassen. Das swView schaltet automa-
tisch aus, wenn es innerhalb von 5 Min.
nicht in Betrieb genommen wurde.
Funktionen des swView
Scan-Mode
Repeat-Mode
Rescan-Mode
Radio-Link
Diese Funktionen unterteilen sich in 2 Displaymenüs
Hauptmenü
Scan-Mode
Repeat-Mode
Untermenü
Radio-Link
Rescan-Mode
Scan-Mode
Auswahl des Hauptmenüs
Nach Einschalten des swView wird das
Hauptmenü angezeigt
SET
Aus dem Scan-, Rescan-Mode und Radio-Link kann man zurück in das
Untermenü wechseln.
1. Taste SELECT drücken und loslassen.
Auswahl einer Funktion
1. Mit der Taste SELECT die Funktion auswählen
2. Mit der Taster SET bestätigen
Auswahl des Untermenüs
Dieses Menü bezieht sich auf eine ausgewählte ID-Nr. Das bedeutet es
muss mindestens ein ID-Nr. gescannt werden, um dieses Menü auszu-
wählen.
1. In Hauptmenü den Scan-Mode auswählen und mit der Taster SET
bestätigen
2. Falls keine ID-Nr. gespeichert wurde, neue ID-Nr. einscannen
3. Mit der Taste SELECT eine ID-Nr. auswählen
4. Mit der Taste SET bestätigen.
Zurück zum Hauptmenü
1. Taste SELECT ca. 2 s drücken
2. Laufpunkte erscheinen
3. Taste SELECT loslassen
Zurück zum Untermenü
Beschreibung von Funktionen
Scan-Mode
Im Scan-Mode werden bis 10 unterschiedliche Telegramme angezeigt.
Ab dem 11. Telegramm werden die vorhandenen überschrieben.
Id-Nr.
000092*100%*99
000116*045%*08
0003EF*010%*01
swView
1. ID-Nr.: ID Nummer des empfangenen Telegramms
2. RSSI: Signalstärke in Prozent
3. Telegrammanzahl: Anzahl der aufgetretenen Telegramme mit
dieser ID-Nr.
RSSI
Telegrammanzahl 0-99
