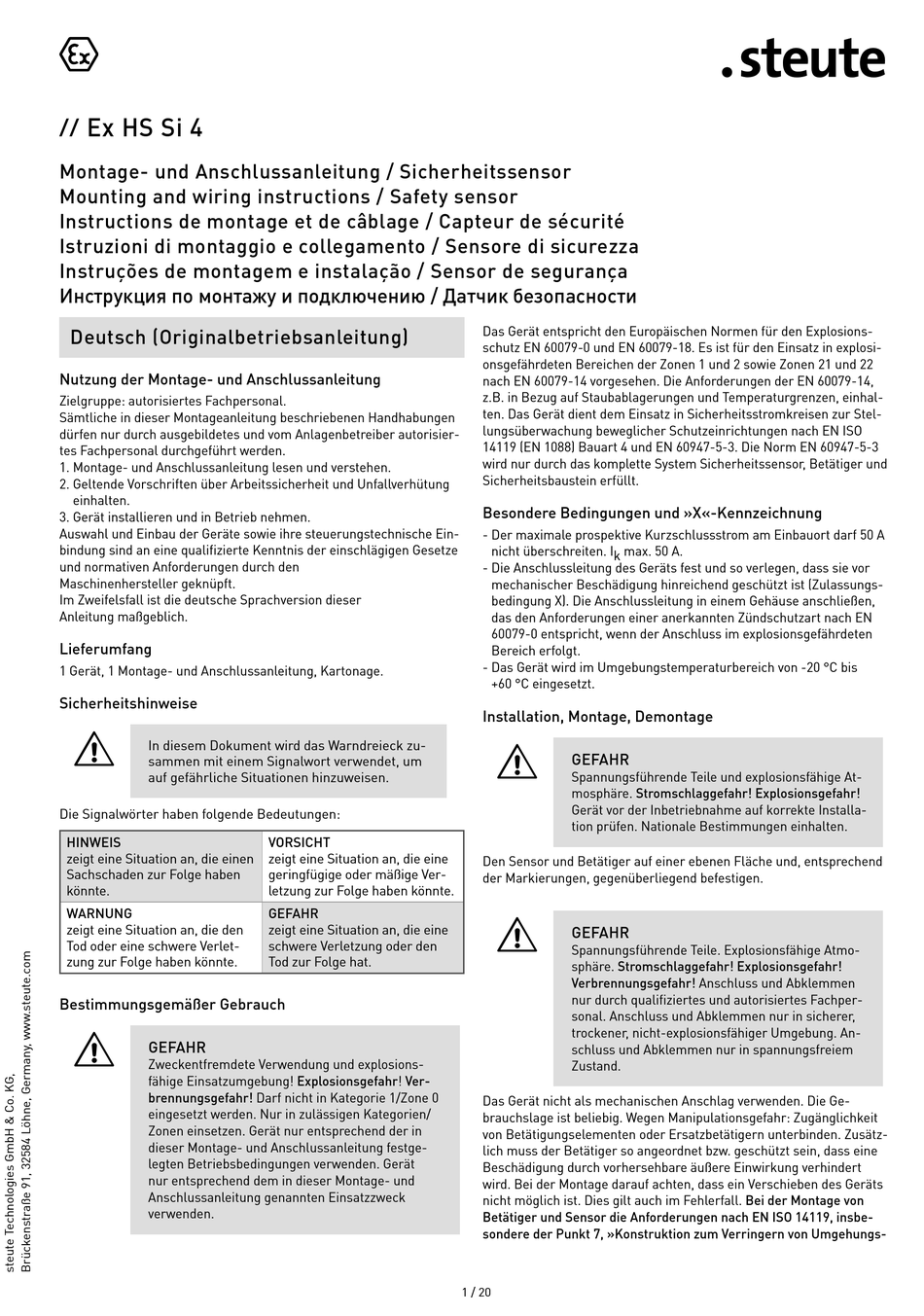

steute Ex HS Si 4 Montage- Und Anschlussanleitung

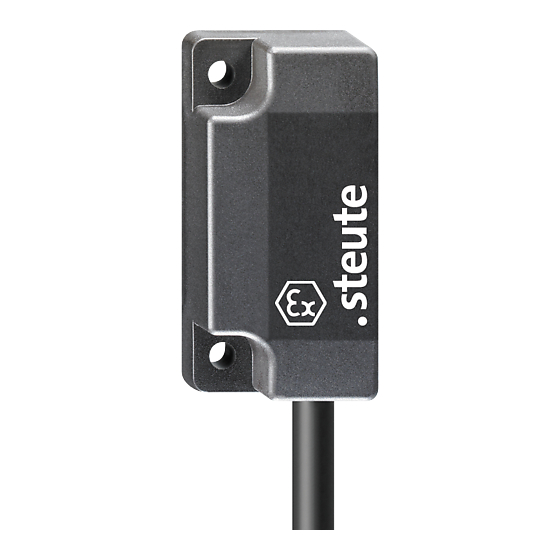

Ex HS Si 4
//
Montage- und Anschlussanleitung / Sicherheitssensor
Mounting and wiring instructions / Safety sensor
Instructions de montage et de câblage / Capteur de sécurité
Istruzioni di montaggio e collegamento / Sensore di sicurezza
Instruções de montagem e instalação / Sensor de segurança
Инструкция по монтажу и подключению / Датчик безопасности
Deutsch (Originalbetriebsanleitung)
Nutzung der Montage- und Anschlussanleitung
Zielgruppe: autorisiertes Fachpersonal.
Sämtliche in dieser Montageanleitung beschriebenen Handhabungen
dürfen nur durch ausgebildetes und vom Anlagenbetreiber autorisier-
tes Fachpersonal durchgeführt werden.
1. Montage- und Anschlussanleitung lesen und verstehen.
2. Geltende Vorschriften über Arbeitssicherheit und Unfallverhütung
einhalten.
3. Gerät installieren und in Betrieb nehmen.
Auswahl und Einbau der Geräte sowie ihre steuerungstechnische Ein-
bindung sind an eine qualifizierte Kenntnis der einschlägigen Gesetze
und normativen Anforderungen durch den
Maschinenhersteller geknüpft.
Im Zweifelsfall ist die deutsche Sprachversion dieser
Anleitung maßgeblich.
Lieferumfang
1 Gerät, 1 Montage- und Anschlussanleitung, Kartonage.
Sicherheitshinweise
=
In diesem Dokument wird das Warndreieck zu-
sammen mit einem Signalwort verwendet, um
auf gefährliche Situationen hinzuweisen.
Die Signalwörter haben folgende Bedeutungen:
HINWEIS
zeigt eine Situation an, die einen
Sachschaden zur Folge haben
könnte.
WARNUNG
zeigt eine Situation an, die den
Tod oder eine schwere Verlet-
zung zur Folge haben könnte.
Bestimmungsgemäßer Gebrauch
=
GEFAHR
Zweckentfremdete Verwendung und explosions-
fähige Einsatzumgebung! Explosionsgefahr! Ver-
brennungsgefahr! Darf nicht in Kategorie 1/Zone 0
eingesetzt werden. Nur in zulässigen Kategorien/
Zonen einsetzen. Gerät nur entsprechend der in
dieser Montage- und Anschlussanleitung festge-
legten Betriebsbedingungen verwenden. Gerät
nur entsprechend dem in dieser Montage- und
Anschlussanleitung genannten Einsatzzweck
verwenden.
VORSICHT
zeigt eine Situation an, die eine
geringfügige oder mäßige Ver-
letzung zur Folge haben könnte.
GEFAHR
zeigt eine Situation an, die eine
schwere Verletzung oder den
Tod zur Folge hat.
Das Gerät entspricht den Europäischen Normen für den Explosions-
schutz EN 60079-0 und EN 60079-18. Es ist für den Einsatz in explosi-
onsgefährdeten Bereichen der Zonen 1 und 2 sowie Zonen 21 und 22
nach EN 60079-14 vorgesehen. Die Anforderungen der EN 60079-14,
z.B. in Bezug auf Staubablagerungen und Temperaturgrenzen, einhal-
ten. Das Gerät dient dem Einsatz in Sicherheitsstromkreisen zur Stel-
lungsüberwachung beweglicher Schutzeinrichtungen nach EN ISO
14119 (EN 1088) Bauart 4 und EN 60947-5-3. Die Norm EN 60947-5-3
wird nur durch das komplette System Sicherheitssensor, Betätiger und
Sicherheitsbaustein erfüllt.
Besondere Bedingungen und »X«-Kennzeichnung
- Der maximale prospektive Kurzschlussstrom am Einbauort darf 50 A
nicht überschreiten. I k max. 50 A.
- Die Anschlussleitung des Geräts fest und so verlegen, dass sie vor
mechanischer Beschädigung hinreichend geschützt ist (Zulassungs-
bedingung X). Die Anschlussleitung in einem Gehäuse anschließen,
das den Anforderungen einer anerkannten Zündschutzart nach EN
60079-0 entspricht, wenn der Anschluss im explosionsgefährdeten
Bereich erfolgt.
- Das Gerät wird im Umgebungstemperaturbereich von -20 °C bis
+60 °C eingesetzt.
Installation, Montage, Demontage
=
GEFAHR
Spannungsführende Teile und explosionsfähige At-
mosphäre. Stromschlaggefahr! Explosionsgefahr!
Gerät vor der Inbetriebnahme auf korrekte Installa-
tion prüfen. Nationale Bestimmungen einhalten.
Den Sensor und Betätiger auf einer ebenen Fläche und, entsprechend
der Markierungen, gegenüberliegend befestigen.
=
GEFAHR
Spannungsführende Teile. Explosionsfähige Atmo-
sphäre. Stromschlaggefahr! Explosionsgefahr!
Verbrennungsgefahr! Anschluss und Abklemmen
nur durch qualifiziertes und autorisiertes Fachper-
sonal. Anschluss und Abklemmen nur in sicherer,
trockener, nicht-explosionsfähiger Umgebung. An-
schluss und Abklemmen nur in spannungsfreiem
Zustand.
Das Gerät nicht als mechanischen Anschlag verwenden. Die Ge-
brauchslage ist beliebig. Wegen Manipulationsgefahr: Zugänglichkeit
von Betätigungselementen oder Ersatzbetätigern unterbinden. Zusätz-
lich muss der Betätiger so angeordnet bzw. geschützt sein, dass eine
Beschädigung durch vorhersehbare äußere Einwirkung verhindert
wird. Bei der Montage darauf achten, dass ein Verschieben des Geräts
nicht möglich ist. Dies gilt auch im Fehlerfall. Bei der Montage von
Betätiger und Sensor die Anforderungen nach EN ISO 14119, insbe-
sondere der Punkt 7, »Konstruktion zum Verringern von Umgehungs-
1 / 20
