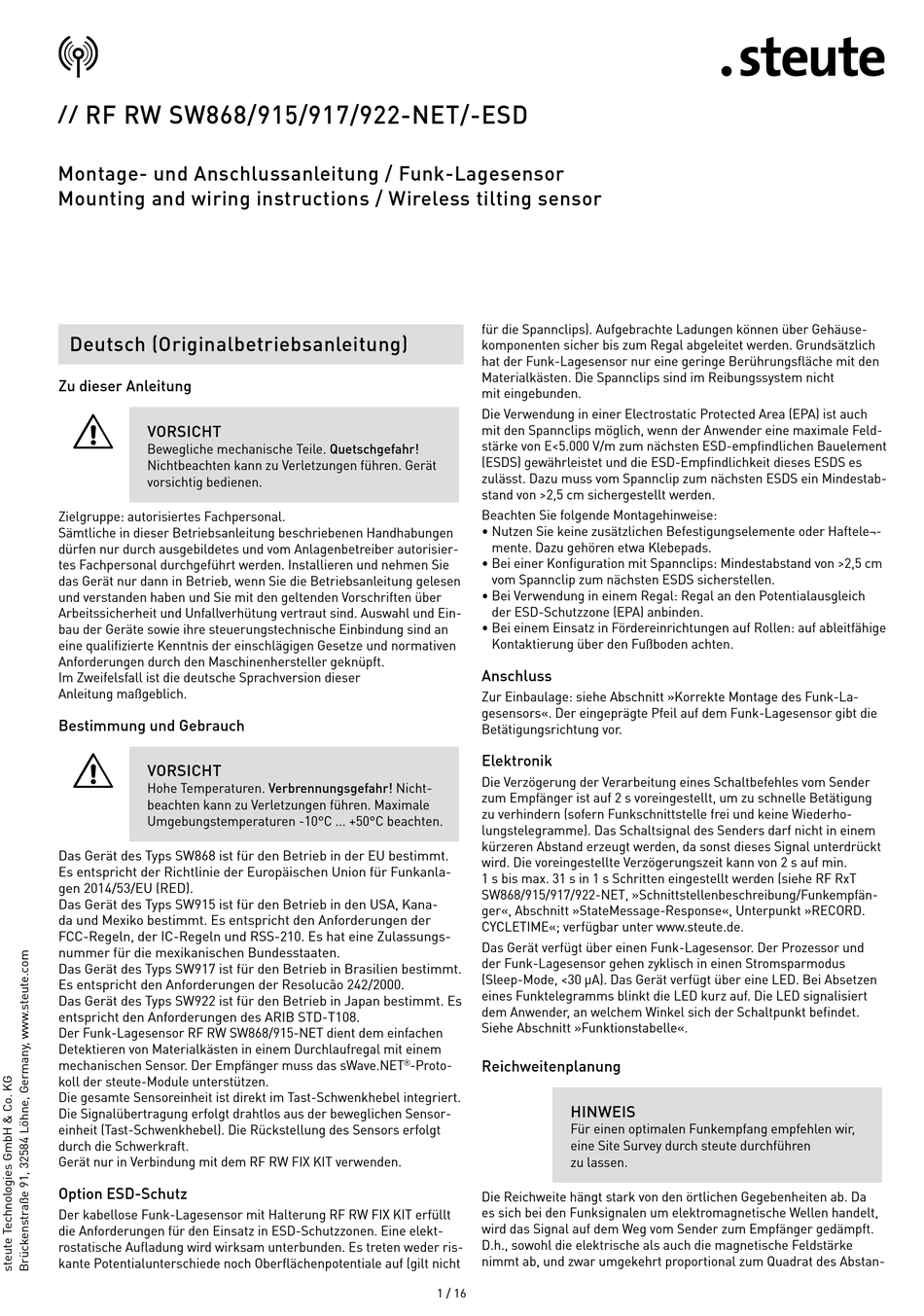

RF RW SW868/915/917/922-NET/-ESD
//
Montage- und Anschlussanleitung / Funk-Lagesensor
Mounting and wiring instructions / Wireless tilting sensor
Deutsch (Originalbetriebsanleitung)
Zu dieser Anleitung
=
VORSICHT
Bewegliche mechanische Teile. Quetschgefahr!
Nichtbeachten kann zu Verletzungen führen. Gerät
vorsichtig bedienen.
Zielgruppe: autorisiertes Fachpersonal.
Sämtliche in dieser Betriebsanleitung beschriebenen Handhabungen
dürfen nur durch ausgebildetes und vom Anlagenbetreiber autorisier-
tes Fachpersonal durchgeführt werden. Installieren und nehmen Sie
das Gerät nur dann in Betrieb, wenn Sie die Betriebsanleitung gelesen
und verstanden haben und Sie mit den geltenden Vorschriften über
Arbeitssicherheit und Unfallverhütung vertraut sind. Auswahl und Ein-
bau der Geräte sowie ihre steuerungstechnische Einbindung sind an
eine qualifizierte Kenntnis der einschlägigen Gesetze und normativen
Anforderungen durch den Maschinenhersteller geknüpft.
Im Zweifelsfall ist die deutsche Sprachversion dieser
Anleitung maßgeblich.
Bestimmung und Gebrauch
=
VORSICHT
Hohe Temperaturen. Verbrennungsgefahr! Nicht-
beachten kann zu Verletzungen führen. Maximale
Umgebungstemperaturen -10°C ... +50°C beachten.
Das Gerät des Typs SW868 ist für den Betrieb in der EU bestimmt.
Es entspricht der Richtlinie der Europäischen Union für Funkanla-
gen 2014/53/EU (RED).
Das Gerät des Typs SW915 ist für den Betrieb in den USA, Kana-
da und Mexiko bestimmt. Es entspricht den Anforderungen der
FCC-Regeln, der IC-Regeln und RSS-210. Es hat eine Zulassungs-
nummer für die mexikanischen Bundesstaaten.
Das Gerät des Typs SW917 ist für den Betrieb in Brasilien bestimmt.
Es entspricht den Anforderungen der Resolucão 242/2000.
Das Gerät des Typs SW922 ist für den Betrieb in Japan bestimmt. Es
entspricht den Anforderungen des ARIB STD-T108.

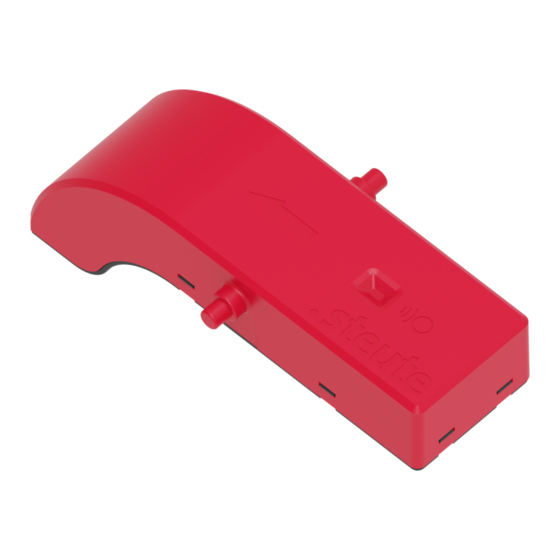

Der Funk-Lagesensor RF RW SW868/915-NET dient dem einfachen
Detektieren von Materialkästen in einem Durchlaufregal mit einem
mechanischen Sensor. Der Empfänger muss das sWave.NET
koll der steute-Module unterstützen.
Die gesamte Sensoreinheit ist direkt im Tast-Schwenkhebel integriert.
Die Signalübertragung erfolgt drahtlos aus der beweglichen Sensor-
einheit (Tast-Schwenkhebel). Die Rückstellung des Sensors erfolgt
durch die Schwerkraft.
Gerät nur in Verbindung mit dem RF RW FIX KIT verwenden.
Option ESD-Schutz
Der kabellose Funk-Lagesensor mit Halterung RF RW FIX KIT erfüllt
die Anforderungen für den Einsatz in ESD-Schutzzonen. Eine elekt-
rostatische Aufladung wird wirksam unterbunden. Es treten weder ris-
kante Potentialunterschiede noch Oberflächenpotentiale auf (gilt nicht
für die Spannclips). Aufgebrachte Ladungen können über Gehäuse-
komponenten sicher bis zum Regal abgeleitet werden. Grundsätzlich
hat der Funk-Lagesensor nur eine geringe Berührungsfläche mit den
Materialkästen. Die Spannclips sind im Reibungssystem nicht
mit eingebunden.
Die Verwendung in einer Electrostatic Protected Area (EPA) ist auch
mit den Spannclips möglich, wenn der Anwender eine maximale Feld-
stärke von E<5.000 V/m zum nächsten ESD-empfindlichen Bauelement
(ESDS) gewährleistet und die ESD-Empfindlichkeit dieses ESDS es
zulässt. Dazu muss vom Spannclip zum nächsten ESDS ein Mindestab-
stand von >2,5 cm sichergestellt werden.
Beachten Sie folgende Montagehinweise:
• Nutzen Sie keine zusätzlichen Befestigungselemente oder Haftele¬-
mente. Dazu gehören etwa Klebepads.
• Bei einer Konfiguration mit Spannclips: Mindestabstand von >2,5 cm
vom Spannclip zum nächsten ESDS sicherstellen.
• Bei Verwendung in einem Regal: Regal an den Potentialausgleich
der ESD-Schutzzone (EPA) anbinden.
• Bei einem Einsatz in Fördereinrichtungen auf Rollen: auf ableitfähige
Kontaktierung über den Fußboden achten.
Anschluss
Zur Einbaulage: siehe Abschnitt »Korrekte Montage des Funk-La-
gesensors«. Der eingeprägte Pfeil auf dem Funk-Lagesensor gibt die
Betätigungsrichtung vor.
Elektronik
Die Verzögerung der Verarbeitung eines Schaltbefehles vom Sender
zum Empfänger ist auf 2 s voreingestellt, um zu schnelle Betätigung
zu verhindern (sofern Funkschnittstelle frei und keine Wiederho-
lungstelegramme). Das Schaltsignal des Senders darf nicht in einem
kürzeren Abstand erzeugt werden, da sonst dieses Signal unterdrückt
wird. Die voreingestellte Verzögerungszeit kann von 2 s auf min.
1 s bis max. 31 s in 1 s Schritten eingestellt werden (siehe RF RxT
SW868/915/917/922-NET, »Schnittstellenbeschreibung/Funkempfän-
ger«, Abschnitt »StateMessage-Response«, Unterpunkt »RECORD.
CYCLETIME«; verfügbar unter www.steute.de.
Das Gerät verfügt über einen Funk-Lagesensor. Der Prozessor und
der Funk-Lagesensor gehen zyklisch in einen Stromsparmodus
(Sleep-Mode, <30 µA). Das Gerät verfügt über eine LED. Bei Absetzen
eines Funktelegramms blinkt die LED kurz auf. Die LED signalisiert
dem Anwender, an welchem Winkel sich der Schaltpunkt befindet.
Siehe Abschnitt »Funktionstabelle«.
Reichweitenplanung
-Proto-
r
HINWEIS
Für einen optimalen Funkempfang empfehlen wir,
eine Site Survey durch steute durchführen
zu lassen.
Die Reichweite hängt stark von den örtlichen Gegebenheiten ab. Da
es sich bei den Funksignalen um elektromagnetische Wellen handelt,
wird das Signal auf dem Weg vom Sender zum Empfänger gedämpft.
D.h., sowohl die elektrische als auch die magnetische Feldstärke
nimmt ab, und zwar umgekehrt proportional zum Quadrat des Abstan-
