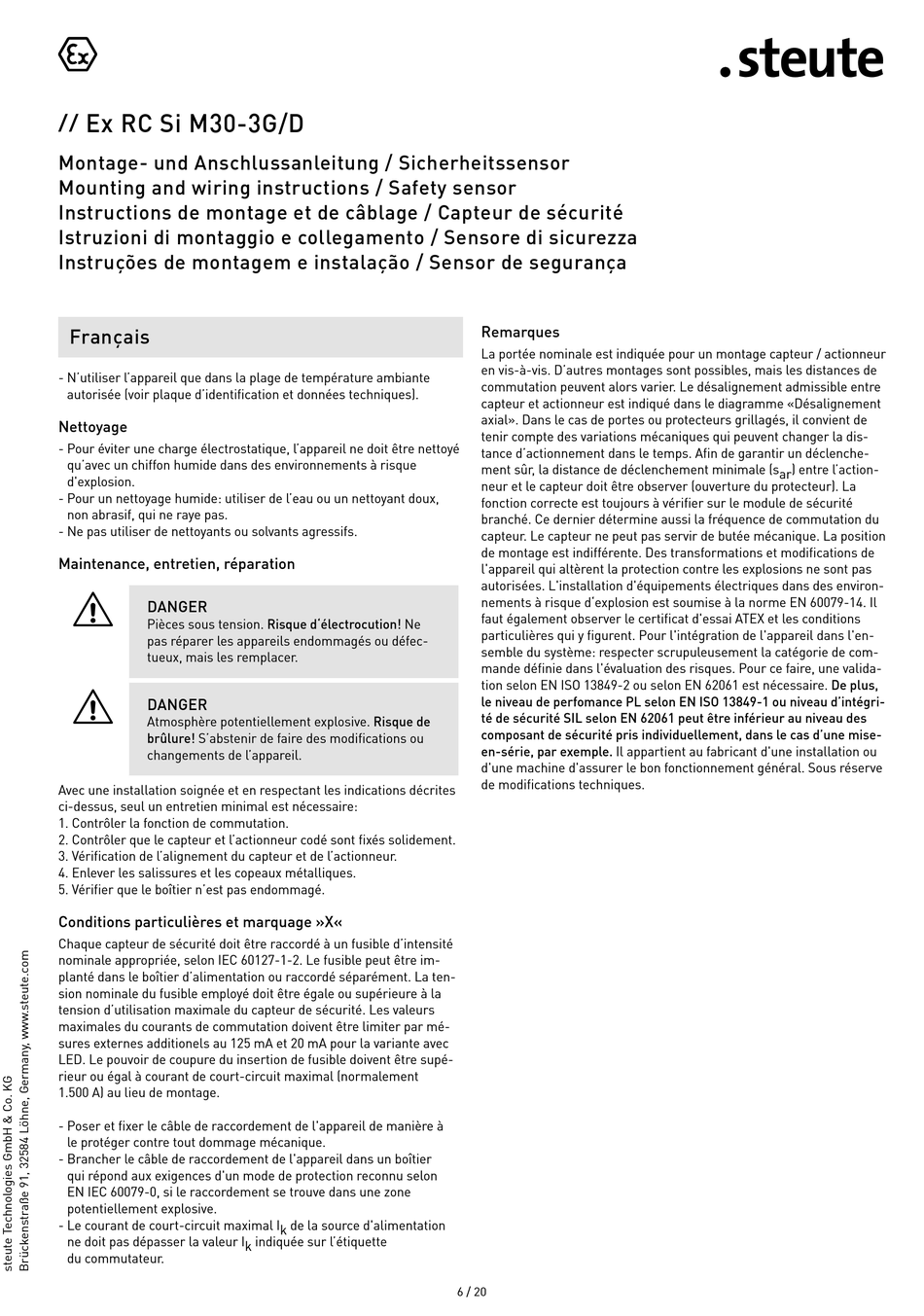

steute Ex RC Si M30-3G Montage- Und Anschlussanleitung Seite 6

Ex RC Si M30-3G/D
//
Montage- und Anschlussanleitung / Sicherheitssensor
Mounting and wiring instructions / Safety sensor
Instructions de montage et de câblage / Capteur de sécurité
Istruzioni di montaggio e collegamento / Sensore di sicurezza
Instruções de montagem e instalação / Sensor de segurança
Français
- N'utiliser l'appareil que dans la plage de température ambiante
autorisée (voir plaque d'identification et données techniques).
Nettoyage
- Pour éviter une charge électrostatique, l'appareil ne doit être nettoyé
qu'avec un chiffon humide dans des environnements à risque
d'explosion.
- Pour un nettoyage humide: utiliser de l'eau ou un nettoyant doux,
non abrasif, qui ne raye pas.
- Ne pas utiliser de nettoyants ou solvants agressifs.
Maintenance, entretien, réparation
=
DANGER
Pièces sous tension. Risque d'électrocution! Ne
pas réparer les appareils endommagés ou défec-
tueux, mais les remplacer.
=
DANGER
Atmosphère potentiellement explosive. Risque de
brûlure! S'abstenir de faire des modifications ou
changements de l'appareil.
Avec une installation soignée et en respectant les indications décrites
ci-dessus, seul un entretien minimal est nécessaire:
1. Contrôler la fonction de commutation.
2. Contrôler que le capteur et l'actionneur codé sont fixés solidement.
3. Vérification de l'alignement du capteur et de l'actionneur.
4. Enlever les salissures et les copeaux métalliques.
5. Vérifier que le boîtier n'est pas endommagé.
Conditions particulières et marquage »X«
Chaque capteur de sécurité doit être raccordé à un fusible d'intensité
nominale appropriée, selon IEC 60127-1-2. Le fusible peut être im-
planté dans le boîtier d'alimen tation ou raccordé séparément. La ten-
sion nominale du fusible employé doit être égale ou supérieure à la
tension d'utilisation maximale du capteur de sécurité. Les valeurs
maximales du courants de commutation doivent être limiter par mé-
sures externes additionels au 125 mA et 20 mA pour la variante avec
LED. Le pouvoir de coupure du insertion de fusible doivent être supé-
rieur ou égal à courant de court-circuit maximal (normalement
1.500 A) au lieu de montage.
- Poser et fixer le câble de raccordement de l'appareil de manière à
le protéger contre tout dommage mécanique.
- Brancher le câble de raccordement de l'appareil dans un boîtier
qui répond aux exigences d'un mode de protection reconnu selon
EN IEC 60079-0, si le raccordement se trouve dans une zone
potentiellement explosive.
- Le courant de court-circuit maximal I k de la source d'alimentation
ne doit pas dépasser la valeur I k indiquée sur l'étiquette
du commutateur.
Remarques
La portée nominale est indiquée pour un montage capteur / actionneur
en vis-à-vis. D'autres montages sont possibles, mais les distances de
commutation peuvent alors varier. Le désalignement admissible entre
capteur et actionneur est indiqué dans le diagramme «Désalignement
axial». Dans le cas de portes ou protecteurs grillagés, il convient de
tenir compte des variations mécaniques qui peuvent changer la dis-
tance d'actionnement dans le temps. Afin de garantir un déclenche-
ment sûr, la distance de déclenchement minimale (s ar ) entre l'action-
neur et le capteur doit être observer (ouverture du protecteur). La
fonction correcte est toujours à vérifier sur le module de sécurité
branché. Ce dernier détermine aussi la fréquence de commutation du
capteur. Le capteur ne peut pas servir de butée mécanique. La position
de montage est indifférente. Des transformations et modifications de
l'appareil qui altèrent la protection contre les explosions ne sont pas
autorisées. L'installation d'équipements électriques dans des environ-
nements à risque d'explosion est soumise à la norme EN 60079-14. Il
faut également observer le certificat d'essai ATEX et les conditions
particulières qui y figurent. Pour l'intégration de l'appareil dans l'en-
semble du système: respecter scrupuleusement la catégorie de com-
mande définie dans l'évaluation des risques. Pour ce faire, une valida-
tion selon EN ISO 13849-2 ou selon EN 62061 est nécessaire. De plus,
le niveau de perfomance PL selon EN ISO 13849-1 ou niveau d'intégri-
té de sécurité SIL selon EN 62061 peut être inférieur au niveau des
composant de sécurité pris individuellement, dans le cas d'une mise-
en-série, par exemple. Il appartient au fabricant d'une installation ou
d'une machine d'assurer le bon fonctionnement général. Sous réserve
de modifications techniques.
