Vetus BOW4012 Bedienungshandbuch Und Einbauanleitung
  1. Anleitungen
  2. Marken
  3. Vetus Anleitungen
  4. Bootsausrüstung
  5. BOW4012
  6. Bedienungshandbuch und einbauanleitung
Vetus BOW4012 Bedienungshandbuch Und Einbauanleitung

Vetus BOW4012 Bedienungshandbuch Und Einbauanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 25

Quicklinks

Diese Anleitung herunterladen
Bedieningshandleiding en installatie instructies
Bedienungshandbuch und Einbauanleitung
Manuel d'utilisation et instructions d'installation
Manual de manejo y instrucciones de instalación
Manuale per l'uso e istruzioni per l'installazione
and installation instructions

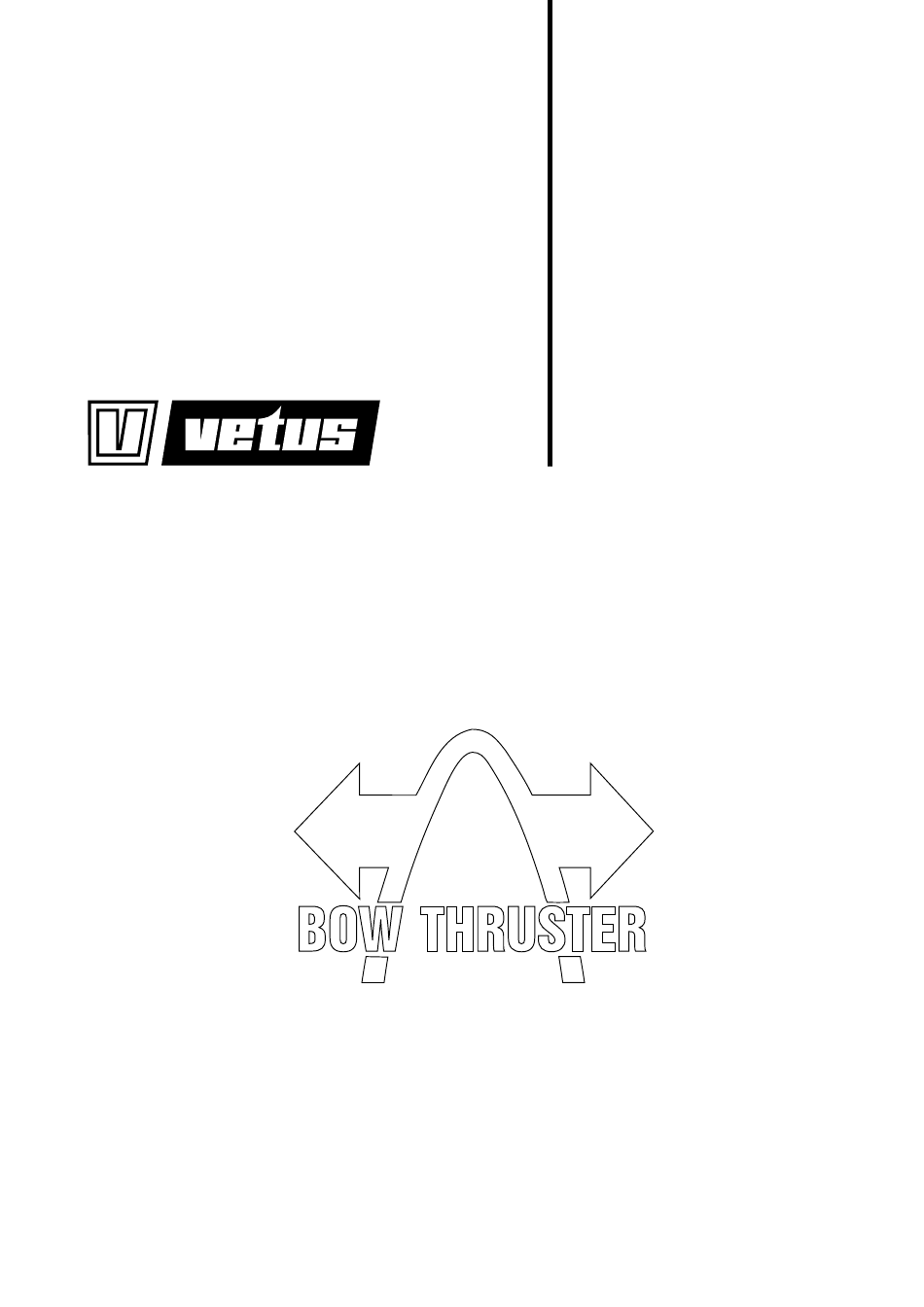

Operation manual

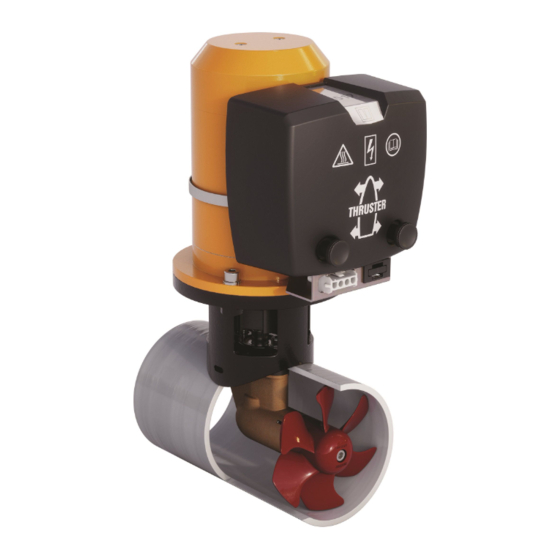

BOW4012
40 kgf - ø 140 mm
Copyright © 2020 Vetus b.v. Schiedam Holland
NEDERLANDS
ENGLISH
DEUTSCH
FRANÇAIS
ESPAÑOL
ITALIANO
DANSK
SVENSKA
NORSK
SUOMEKSI
POLSKI
Betjeningsvejledning og installations instruktioner
Bruksanvisning och monteringsinstruktioner
Bruksanvisning og installasjonsinstrukser
Käyttö- ja asennusohje
Instrukcja obsługi oraz instalacji
7
16
25
34
43
52
61
70
79
88
97
020589.01

Werbung

Inhaltsverzeichnis

Fehlerbehebung

loading

Verwandte Anleitungen für Vetus BOW4012

Inhaltszusammenfassung für Vetus BOW4012

  • Seite 1 Manual de manejo y instrucciones de instalación Käyttö- ja asennusohje Manuale per l’uso e istruzioni per l’installazione Instrukcja obsługi oraz instalacji Operation manual and installation instructions BOW4012 40 kgf - ø 140 mm Copyright © 2020 Vetus b.v. Schiedam Holland 020589.01...
  • Seite 2 ................... . BOW4012 - 40 kgf - ø 140 mm - 12 Volt vetus®...

  • Seite 3: Inhaltsverzeichnis

    ....11.1 Bedienung mit Fußschaltung Raadpleeg het 'Onderhouds- en garantie- Consult the ‘Maintenance and Warranty Zur Wartung vgl. das „Wartungs- und Ga- boek' voor Onderhoud. Book’ for Maintenance. rantiebuch“. vetus® Operation manual and installation instructions bow thruster BOW4012 020589.01...
  • Seite 4 Para el mantenimiento, consulte el «Ma- Per la manutenzione consultare il "Manuale rantie » pour effectuer les travaux de main- nual de mantenimiento y garantía». di manutenzione e garanzia". tenance. vetus® Operation manual and installation instructions bow thruster BOW4012 020589.01...
  • Seite 5 ....110 11.1 Betjening med fodkontakter . . . Se ”Underhålls- och garantiboken” för un- Se «Vedlikeholds- og garantiboken» for Se «Vedlikeholds- og garantiboken» for derhåll. vedlikehold. vedlikehold. vetus® Operation manual and installation instructions bow thruster BOW4012 020589.01...
  • Seite 6 ......110 Katso huolto-ohjeet Huolto- ja takuukirjas- Informacje na temat konserwacji można znaleźć w „Książce konserwacji i gwarancji”. vetus® Operation manual and installation instructions bow thruster BOW4012 020589.01...

  • Seite 7: Inleiding

    Zorg er voor dat de eigenaar van het schip over deze Verlaag in dat geval de maximale inschakelduur om schade handleiding kan beschikken. aan de motor te voorkomen. vetus® Operation manual and installation instructions bow thruster BOW4012 020589.01...

  • Seite 8: Installatieaanbevelingen

    Wij raden de installatie van 2 boegschroeven in één (1) tunnelbuis - De elektromotor dient steeds boven het maximale niveau van het af; er wordt geen verdubbeling van de stuwkracht bereikt! bilge-water te worden opgesteld. vetus® Operation manual and installation instructions bow thruster BOW4012 020589.01...

  • Seite 9: Overgang Van Tunnelbuis Naar Scheepsromp

    - De spijlen moeten zodanig zijn opgesteld dat ze loodrecht staan op de te verwachten golfvorm. vetus® Operation manual and installation instructions bow thruster BOW4012 020589.01...

  • Seite 10: Aanbrengen Van De Tunnelbuis

    • Breng hierna eventueel een anti- N.B. De meegeleverde pakkingen zijn fouling aan. reeds elektrisch isolerend. De boutjes en de schacht dienen echter te wor- den voorzien van isolatiemateriaal, b.v. nylon busjes. vetus® Operation manual and installation instructions bow thruster BOW4012 020589.01...

  • Seite 11: Inbouw

    ‘outboard gear grease’*) alvorens deze te monteren. Outboard Gear Grease et op Controleer op mogelijke lekkage onmiddellijk nadat het schip te water is gelaten *) Een geschikt vet is VETUS ‘Shipping Grease’ , Art. code: VSG. vetus® Operation manual and installation instructions bow thruster BOW4012 020589.01...

  • Seite 12: Eindmontage

    • Draai ter controle met de hand de schroef rond, deze moet ge- makkelijk zijn rond te draaien, waarbij de elektromotors wordt meegenomen. Outboard Gear Grease Molykote® G-n plus *) Een geschikt vet is VETUS ‘Shipping Grease’ , Art. code: VSG. vetus® Operation manual and installation instructions bow thruster BOW4012 020589.01...

  • Seite 13: Elektrische Installatie

    In plaats van een accu-hoofdschakelaar kan een op afstand bedien- de hoofdstroomschakelaar annex noodstop worden geïnstalleerd. Deze op afstand bediende hoofdstroomschakelaar is leverbaar voor 12 Volt of 24 Volt gelijkspanning. Vetus art. code: BPMAIN12 resp. BPMAIN24. vetus® Operation manual and installation instructions bow thruster BOW4012 020589.01...

  • Seite 14: Boegschroefbedieningen

    In het geval dat een tijdvertraging gewenst is terwijl een van de on- - BPSM, Bedieningspaneel voor zijmontage, derstaande bedieningen wordt toegepast kan een tijdvertragings- - FSxx, Drukknop voetschakelaar schakelaar worden geïnstalleerd. Tijdvertraging: Vetus art. code: BPTD vetus® Operation manual and installation instructions bow thruster BOW4012 020589.01...

  • Seite 15: Storingen

    De stuurstroomzekering bevindt zich op de boegschroefmotor. In de relaiskap bevindt zich een reservezekering, zie pag. 111. Gebruiksinschakelduur: Zie tabel pag. 107. 4 min. continu of max. 4 min per uur bij 220 A (12 Volt). vetus® Operation manual and installation instructions bow thruster BOW4012 020589.01...

  • Seite 16: Introduction

    Make sure that the user of the vessel is supplied with the owner’s manual. vetus® Operation manual and installation instructions bow thruster BOW4012 020589.01...

  • Seite 17: Installation Recommendations

    - The electric motor must be positioned in such a way that it is al- We do not advise fitting 2 bow thrusters into one tunnel; this does ways well clear from the maximum bilge water level. not result in doubling the thrust! vetus® Operation manual and installation instructions bow thruster BOW4012 020589.01...

  • Seite 18: Connection Of Thrust Tunnel To Ship's Hull

    - The bars must be installed so they are perpendicular to the ex- pected waveform. vetus® Operation manual and installation instructions bow thruster BOW4012 020589.01...

  • Seite 19: Installation Of The Thrust Tunnel

    • Then apply anti-fouling treatment if NOTE: The gaskets supplied are al- required. ready electrically insulated. However the bolts and the shaft need to be fit- ted with insulation material, for exam- ple nylon bushes. vetus® Operation manual and installation instructions bow thruster BOW4012 020589.01...

  • Seite 20: Installation

    Outboard Gear fore inserting and tightening them. Grease Check for possible leaks immediately the ship returns to wa- ter. *) A suitable grease is VETUS ‘Shipping Grease’ , Art. code: VSG. vetus® Operation manual and installation instructions bow thruster BOW4012 020589.01...

  • Seite 21: Final Assembly

    Outboard Gear Outboard Gear Grease Grease Molykote® G-n plus Molykote® G-n plus *) A suitable grease is VETUS ‘Shipping Grease’ , Art. code: VSG. vetus® Operation manual and installation instructions bow thruster BOW4012 020589.01...

  • Seite 22: Electrical Installation

    Instead of a storage battery main switch, a remotely controlled main switch annex emergency stop can be installed. This remotely controlled main switch is available for 12 or 24 Volt DC. Vetus art. code: BPMAIN12 respectively BPMAIN24. vetus® Operation manual and installation instructions bow thruster BOW4012 020589.01...

  • Seite 23: Bow Thruster Control Panels

    If there are two steering positions, the second control panel can be connected to the first one. If 2 separate switches are used instead of a Vetus console, con- sult the diagram on page110. If it is found during test running that the thrust direction does not correspond with the direction switch on the control panel then the blue (no.

  • Seite 24: Trouble Shooting

    111. Length of usage: See table on page107 4 min. continuously or max. 4 min. per hour at 220 A (12 Volt).. vetus® Operation manual and installation instructions bow thruster BOW4012 020589.01...

  • Seite 25: Einleitung

    Durchschnitt als empfohlen nimmt die Antriebskraft Sorgen Sie dafür, daß dem Schiffseigner die Ge- zu. Setzen Sie in dem Fall die maximale Einschaltdauer herab, brauchsanleitung bereitgestellt wird. um Motorenschäden zu vermeiden. vetus® Operation manual and installation instructions bow thruster BOW4012 020589.01...

  • Seite 26: Einbauhinweise

    Wir raten davon ab, 2 Bugschrauben in einem (1) Tunnelrohr zung in jedem Fall notwendig. einzu-bauen. Eine Verdoppelung der Antriebskraft wird dadurch - Der Elektromotor soll immer oberhalb des höchstmöglichen Bil- nicht erreicht! genwasserniveaus aufgestellt werden. vetus® Operation manual and installation instructions bow thruster BOW4012 020589.01...

  • Seite 27: Übergang Vom Tunnelrohr Zum Schiffsrumpf

    Herzlinie des Muschels mit der zu erwartenden Form der Bugwelle zusammenfällt. - Die Stäbe müssen so angebracht werden, dass sie senkrecht zu der zu erwartenden Bugwellenform stehen. vetus® Operation manual and installation instructions bow thruster BOW4012 020589.01...

  • Seite 28: Anbringen Vom Tunnelrohr

    • Danach gegebenenfalls ein be- rend. Die Schrauben und der Schaft wuchsverhinderndes Mittel auftra- müssen jedoch noch mit Isolations- gen. material, z.B. Nylonbuchsen, versehen werden. vetus® Operation manual and installation instructions bow thruster BOW4012 020589.01...

  • Seite 29: Einbau

    • Die Bolzengewinden zuerst mit ‘outboard gear grease’ *) einfetten. Outboard Gear Grease chtung Unmittelbar nach dem Stapellauf des Schiffes auf mögliche Lecks prüfen. *) Ein geeignetes Fett ist das VETUS „Shipping Grease“, Artikelcode: VSG. vetus® Operation manual and installation instructions bow thruster BOW4012 020589.01...

  • Seite 30: Endmontage

    • Als erste Probe den Propeller von Hand drehen; das sollte rei- bungslos geschehen, als zugleich die Welle des Elektromotors mitgenommen wird. Outboard Gear Grease Molykote® G-n plus *) Ein geeignetes Fett ist das VETUS „Shipping Grease“, Artikelcode: VSG. vetus® Operation manual and installation instructions bow thruster BOW4012 020589.01...

  • Seite 31: Elektrische Installation

    Sicherungen liefern, Vetus Artikel-Nr.: ZEHC100. Vgl. Seite zur Größe der einzubauenden Sicherung. Wir empfehlen wartungsfreie Schiffsakkus von Vetus. Sie sind in fol- genden Größen lieferbar: 55 Ah, 70 Ah, 90 Ah, 108 Ah, 120 Ah, 143 Ah, 165 Ah, 200 Ah und 225 Ah.

  • Seite 32: Bugschrauben-Bedienungselemente

    Sollte eine Zeitverzögerung gewünscht sein und wird eines der - BPSM, Bedienungselement für Seitenmontage, nachgenannten Bedienungselemente verwendet, kann ein Zeitver- - FSxx, Druckknopf-Fußschalter zögerungsschalter eingebaut werden. Zeitverzögerung: Vetus Art.-Code: BPTD vetus® Operation manual and installation instructions bow thruster BOW4012 020589.01...

  • Seite 33: Störungen

    Im Relaisdeckel befindet sich eine Reservesicherung, vgl. Sei- te 111. Gebrauchseinschaltdauer: Vgl. die Tabelle auf Seite107. 4 Min. Dauer oder max. 4 Min. pro Stunde bei 220 A (12 Volt). vetus® Operation manual and installation instructions bow thruster BOW4012 020589.01...

  • Seite 34: Introduction

    Diminuez dans ce cas la durée maximale de fonctionnement pour éviter d’endommager le moteur. Veillez à ce que le propriétaire du bateau puisse disposer du mode d’emploi. vetus® Operation manual and installation instructions bow thruster BOW4012 020589.01...

  • Seite 35: Recommandations

    - Assurez-vous que la position du moteur électrique est toujours seul tunnel tubulaire ; on n’obtiendra pas une force de propulsion bien au dessus le niveau de l’eau de cale. double ! vetus® Operation manual and installation instructions bow thruster BOW4012 020589.01...

  • Seite 36: Adaption De La Tuyère À L'étrave

    - Les barres devront être placées de telle façon qu’elles soient per- pendiculaires à la forme de la vague prévue. vetus® Operation manual and installation instructions bow thruster BOW4012 020589.01...

  • Seite 37: Installation De La Tuyère

    • Appliquer ensuite éventuellement une isolation électrique. une peinture maritime antisalissure. Par contre, les petits boulons et la gaine doivent être munis de matériau isolant, par exemple manchons en ny- lon. vetus® Operation manual and installation instructions bow thruster BOW4012 020589.01...

  • Seite 38: Installation

    Outboard Gear Grease ttention Vérifier l’étanchéité dès la mise à l’eau du bateau. *) La graisse « Shipping » Vetus est parfaite pour ce type d'application. Code d'article : VSG. vetus® Operation manual and installation instructions bow thruster BOW4012 020589.01...

  • Seite 39: Montage Final

    électrique est prise. Outboard Gear Grease Molykote® G-n plus *) La graisse « Shipping » Vetus est parfaite pour ce type d'application. Code d'article : VSG. vetus® Operation manual and installation instructions bow thruster BOW4012 020589.01...

  • Seite 40: Installation Électrique

    Les batteries Vetus type « SMF » et « AGM », fermées et qui ne sont basées sur les capacités recommandées des batteries et requièrent pas d’entretien, se révèlent parfaites pour ce type de des câbles de connexion.

  • Seite 41: Fonctionnement De L'hélice D'étrave

    - BPSM, Tableau de commande pour montage latéral, ci-dessous est utilisée, Il est possible d’installer un dispositif tempori- - FSxx, Bouton-poussoir pédale de commutation sateur. Temporisation : Code d’art. Vetus : BPTD vetus® Operation manual and installation instructions bow thruster BOW4012 020589.01...

  • Seite 42: Pannes

    Le boîtier relais contient un fusible de réserve, voir p. 111. Durée de fonctionnement: Voir le tableau à la page 107. 4 min. en continu ou maximum 4 min. par heure à 220 A (12 Volt). vetus® Operation manual and installation instructions bow thruster BOW4012 020589.01...

  • Seite 43: Introducción

    Asegurarse de que el propietario de la embarcación can daños en el motor. puede disponer de las instrucciones para el usuario. vetus® Operation manual and installation instructions bow thruster BOW4012 020589.01...

  • Seite 44: Recomendaciones

    - El electromotor en todo momento deberá instalarse por encima conducto de propulsión (1); ¡no se logra ninguna duplicación de del nivel máximo del agua de sentina. la fuerza de propulsión! vetus® Operation manual and installation instructions bow thruster BOW4012 020589.01...

  • Seite 45: Acoplamiento Del Conducto De Propulsión Al Casco

    - Las barras tienen que estar instaladas de tal forma que estén per- pendiculares al oleaje que se espere. vetus® Operation manual and installation instructions bow thruster BOW4012 020589.01...

  • Seite 46: Instalación Del Conducto De Propulsión

    Sin embargo, se mente, un producto contra la incrus- han de dotar los pernos y el mango tación. de material aislante, por ejemplo, de manguitos de nailó. vetus® Operation manual and installation instructions bow thruster BOW4012 020589.01...

  • Seite 47: Incorporación

    Controlar si se presentan fugas inmediatamente tras la bota- dura de la embarcación. * ) Una grasa adecuada es VETUS Shipping Grease (Grasa náutica), Có- digo de art.: VSG. vetus® Operation manual and installation instructions bow thruster BOW4012 020589.01...

  • Seite 48: Montaje Final

    Outboard Gear Grease Molykote® G-n plus * ) Una grasa adecuada es VETUS Shipping Grease (Grasa náutica), Có- digo de art.: VSG. vetus® Operation manual and installation instructions bow thruster BOW4012 020589.01...

  • Seite 49: Instalación Eléctrica

    únicamente a baterías “cerradas”. La duración máxima de uso encendido y la propulsión tal y Las baterías Vetus sin mantenimiento tipo “SMF” y “AGM” son como se especifican en los datos técnicos del manual de ins- perfectas para este fin.

  • Seite 50: Controles De La Hélice De Proa

    Si se utilizan 2 interruptores independientes en lugar de un pa- nel de control Vetus, consulte el esquema en la página 110. Si al probar el funcionamiento resulta que el sentido de propulsión de la hélice de proa no coincide con el interruptor de sentido en el tablero de mandos, será...

  • Seite 51: Fallos

    111. Duración de activación de uso: 4 min. de forma continua o como máximo 4 min. por hora con Vea la tabla en la pág. 107. 200 A (12 Volt). vetus® Operation manual and installation instructions bow thruster BOW4012 020589.01...

  • Seite 52: Introduzione

    ITALIANO Introduzione Sicurezza Queste istruzioni si riferiscono al montaggio dall’elica di prua Vetus ‘BOW4012’ . VVertimento Durante l’uso dell’elica di prua fare attenzione ad eventuali ra- Un’installazione accurata è fondamentale per rendere affidabile l’elica gnanti o piccole imbarcazioni che potrebbero trovarsi nelle im- di prua.

  • Seite 53: Suggerimenti Per L'installazione

    - Il motore deve essere sempre collocato al di sopra del livello mas- Sconsigliamo l’installazione di 2 eliche di prua in un solo (1) tun- simo dell’acqua di sentina. nel; la propulsione non raddoppia! vetus® Operation manual and installation instructions bow thruster BOW4012 020589.01...

  • Seite 54: Montaggio Del Tunnel Allo Scafo

    - La carenatura deve essere montata sullo scafo in modo tale che l’asse di simmetria della carenatura corrisponda all’onda di prua - Le sbarre devono esse inserite in maniera tale da essere perfetta- prevista. mente perpendicolari alla formazione d’onda prevista. vetus® Operation manual and installation instructions bow thruster BOW4012 020589.01...

  • Seite 55: Installazione Del Tunnel

    2 componenti. già elettricamente isolate. Al contrario, • Applicare successivamente un even- i bulloni ed il fuso devono essere do- tuale anti-incrostante. tati di materiale isolante, ad esempio bussole in nylon. vetus® Operation manual and installation instructions bow thruster BOW4012 020589.01...

  • Seite 56: Installazione

    Outboard Gear Grease ttenzione Controllare che non ci siano perdite subito dopo aver messo in acqua l’imbarcazione. *) Un grasso indicato è VETUS "Shipping Grease", Codice art.: VSG. vetus® Operation manual and installation instructions bow thruster BOW4012 020589.01...

  • Seite 57: Assemblaggio Finale

    • Per controllare, far ruotare l’elica con la mano, deve poter girare senza attrito, pur essendo collegata all’albero del motore. Outboard Gear Grease Molykote® G-n plus *) Un grasso indicato è VETUS "Shipping Grease", Codice art.: VSG. vetus® Operation manual and installation instructions bow thruster BOW4012 020589.01...

  • Seite 58: Collegamento Elettrico

    Utilizzare batterie ‘chiuse’ soltanto se le batterie vengono po- ste nello stesso compartimento dell’elica di prua. Le batterie chiuse Vetus di tipo ‘SMF’ e ‘AGM’ , che non richiedono ttenzione manutenzione, sono perfette a tale proposito. Nel caso di batterie non ‘chiuse’ , durante la carica possono essere La durata di azionamento e la spinta propulsiva massime spe- prodotte piccole quantità...

  • Seite 59: Comandi Per Elica Di Prua

    Nel caso in cui vengano installati 2 interruttori separati invece di un pannello di controllo Vetus, consultare lo schema a pag. 110. Se durante la prova si nota che la direzione di propulsione dell’elica non corrisponde a quella dell’interruttore di direzione sul pannello di controllo, il cavo blu (no.1) ed il cavo bianco (no.4) sul relè...

  • Seite 60: Guasti

    Il cappuccio del relé contiene un fusibile di riserva, vedasi pag. 111. Durata di azionamento: 4 min. continuati oppure un massimo di 4 minuti ogni ora a 220 A Vedere la tabella a pag. 107. (12 Volt). vetus® Operation manual and installation instructions bow thruster BOW4012 020589.01...

  • Seite 61: Sikkerhed

    øges. Redu- cer i så fald den maksimale indkoblingstid for at undgå skade på motoren. Sørg for, at denne brugsanvisning er til rådighed for skibets ejer. vetus® Operation manual and installation instructions bow thruster BOW4012 020589.01...
  • Seite 62 Vi fraråder at installere 2 bovskruer i ét (1) tunnelrør. På denne - El-motoren skal hele tiden befinde sig over det maksimale niveau måde opnår man ikke en fordobling af drivkraften! af bundvandet. vetus® Operation manual and installation instructions bow thruster BOW4012 020589.01...
  • Seite 63 15º midterlinjen på beklædningen falder sammen med den forven- tede form af bovbølgen. - Stængerne skal være placeret, så at de står lodret i forhold til den forventede bølgeform. vetus® Operation manual and installation instructions bow thruster BOW4012 020589.01...
  • Seite 64 • Påfør derefter eventuelt en antifou- OBS! De medfølgende pakninger giver lingmaling. allerede elektrisk isolering. Bolten og skaftet skal dog udstyres med isolati- onsmateriale, f.eks. nylonbøsninger. vetus® Operation manual and installation instructions bow thruster BOW4012 020589.01...

  • Seite 65: Montering Af Endestykke Og Mellemflange

    Outboard Gear bordsmotorer’*), før disse monteres. Grease Kontroller for eventuel lækage umiddelbart efter at skibet er ble- vet søsat. *) Egnet fedt er VETUS ‘Shipping Grease’ , Art. kode: VSG. vetus® Operation manual and installation instructions bow thruster BOW4012 020589.01...
  • Seite 66 • Drej skruen med hånden for at kontrollere, at skruen kan drejes let og at elektromotorens aksel medtages. Outboard Gear Grease Molykote® G-n plus *) Egnet fedt er VETUS ‘Shipping Grease’ , Art. kode: VSG. vetus® Operation manual and installation instructions bow thruster BOW4012 020589.01...

  • Seite 67: Elektrisk Installation

    I stedet for en batterihovedafbryder kan der installeres en fjernbe- tjent hovedstrømsafbryder med nødstop. Denne fjernbetjente hovedstrømsafbryder kan leveres til 12 volt eller 24 volt jævnspænding. Vetus art.-kode: BPMAIN12 hhv. BPMAIN24. vetus® Operation manual and installation instructions bow thruster BOW4012 020589.01...
  • Seite 68 Hvis der findes to styrepositioner, kan det andet kontrolpanel til- sluttes til det første. Hvis der anvendes to særskilte afbrydere i stedet for et Vetus- kontrolpanel, se skemaet på side110 Hvis det under prøvekørslen viser sig, at bovskruens drivretning ikke stemmer overens med retningsafbryderen på...

  • Seite 69: Tekniske Specifikationer

    Styrestrømssikringen befinder sig på bovskruens motor. Der lig- ger en reservesikring i relædøren, se side 111. Brugsindkoblingstid: Se tabel på side107. 4 min. kontinuerlig eller maks. 4 min/time ved 220 A (12 volt). vetus® Operation manual and installation instructions bow thruster BOW4012 020589.01...
  • Seite 70 än rekommenderat kommer tryckkraften att öka. Den maximala drifttiden blir då ännu kortare, annars kan det uppstå skador på motorn. Se till att båtens ägare har tillgång till bruksanvisningen. vetus® Operation manual and installation instructions bow thruster BOW4012 020589.01...
  • Seite 71 Vi avråder ifrån att montera två bogpropellrar i ett och samma - Elmotorn skall alltid placeras ovanför slagvattnets maximala nivå. tunnelrör; detta ger inte dubbelt så stor drivkraft! vetus® Operation manual and installation instructions bow thruster BOW4012 020589.01...
  • Seite 72 - En mantel skall placeras på sådan sätt i båtens skrov att mantelns max. 15º centrumlinje sammanfaller med bogsvallets förväntade utform- ning. - Stängerna ska placeras så att de står lodrätt mot den förväntade vågformen. vetus® Operation manual and installation instructions bow thruster BOW4012 020589.01...
  • Seite 73 • Applicera sedan eventuellt botten- OBS! De medföljande packningarna färg. är inte elektriskt isolerande, och skall därför bytas ut mot ett isolerande ma- terial , t.ex. nylon. vetus® Operation manual and installation instructions bow thruster BOW4012 020589.01...
  • Seite 74 12 - 15 Nm innan du monterar dem. Outboard Gear Grease Kontrollera omedelbart vid sjösättning att båten inte läcker. *) Ett lämpligt fett är Vetus ”Shipping Grease” (fett för marint bruk), art.nummer: VSG. vetus® Operation manual and installation instructions bow thruster BOW4012 020589.01...
  • Seite 75 • Snurra på propellern för hand för att kontrollera att den roterar lätt och att elmotorns axel följer med. Outboard Gear Grease Molykote® G-n plus *) Ett lämpligt fett är Vetus ”Shipping Grease” (fett för marint bruk), art.nummer: VSG. vetus® Operation manual and installation instructions bow thruster BOW4012 020589.01...

  • Seite 76: Elektrisk Anslutning

    I stället för en batteri-huvudströmbrytare kan en fjärrstyrd huvud- strömbrytare med tillhörande nödstopp installeras. Denna fjärrstyrda huvudströmbrytare kan levereras för 12-volts eller 24-volts likström. Vetus art. nr: BPMAIN12 resp. BPMAIN24. vetus® Operation manual and installation instructions bow thruster BOW4012 020589.01...
  • Seite 77 Om båten har två styrpulpeter kan den andra manöverpanelen anslutas till den första. Om två separata omkopplare används i stället för en Vetus ma- növerpanel, konsultera då schemat på sida Om det vid provkörning visar sig att bogpropellerns tryckkraft inte stämmer överens med riktningsomkopplaren på...

  • Seite 78: Tekniska Uppgifter

    Drivströmssäkringen befinner sig på bogpropellermotorn. I relä- kåpan finns en reservsäkring, se sid. 111. Drifttid: Se tabell på sid. 107. 4 min. kontinuerligt eller max. 4 min per timme vid 220 A (12 Volt). vetus® Operation manual and installation instructions bow thruster BOW4012 020589.01...

  • Seite 79: Sikkerhet

    øke. Reduser i så fall den maksimale innkoplingstiden, dette for å unngå skade på motoren. Sørg for at skipets eier kan disponere over bruksanvisningen. vetus® Operation manual and installation instructions bow thruster BOW4012 020589.01...
  • Seite 80 Vi fraråder at man installerer 2 baugpropeller i ett og samme (1) tunnelrør. På denne måten oppnår man nemlig ikke en fordobling - Elektromotoren må hele tiden befinne seg over det høyeste ni- av skyvkraften! vået på bunnvannet. vetus® Operation manual and installation instructions bow thruster BOW4012 020589.01...
  • Seite 81 - Et skjell må inngå i skipsskroget på en slik måte at midtlinjen på max. 15º skjellet faller sammen med den forventede formen på baugbøl- gen. - Spindlene skal stilles opp slik at de står loddrett på bølgeformen som forventet. vetus® Operation manual and installation instructions bow thruster BOW4012 020589.01...
  • Seite 82 • Påfør deretter eventuelt en antifou- N.B. De medsendte pakningene gir ling. ingen elektrisk isolering og må erstat- tes av isolasjonsmateriale, f.eks. nylon- plate. vetus® Operation manual and installation instructions bow thruster BOW4012 020589.01...
  • Seite 83 12 - 15 Nm Outboard Gear Grease Kontroller umiddelbart at skipet ikke lekker etter at det har blitt sjøsatt. *) Et egnet fett er VETUS «Shipping Grease», Art.kode: VSG. vetus® Operation manual and installation instructions bow thruster BOW4012 020589.01...
  • Seite 84 • Drei propellen rundt for hånd for å kontrollere at den går lett rundt og at akselen på elektromotoren tas med. Outboard Gear Grease Molykote® G-n plus *) Et egnet fett er VETUS «Shipping Grease», Art.kode: VSG. vetus® Operation manual and installation instructions bow thruster BOW4012 020589.01...

  • Seite 85: Elektrisk Installasjon

    I stedet for en batteri-hovedbryter kan man også installere en fjern- styrt hovedstrømbryter inkl. nødstopp. Denne fjernstyrte hovedstrømbryteren kan leveres for 12 volt eller 24 volt likespenning. Vetus art. kode: BPMAIN12 resp. BPMAIN24. vetus® Operation manual and installation instructions bow thruster BOW4012 020589.01...
  • Seite 86 Hvis det finnes to styreposisjoner, kan det andre kontrollpanelet koples til det første. Hvis man bruker 2 separate brytere i sted for et Vetus-kontrollpa- nel, se skjemaet på side110. Hvis det ved prøvekjøringen viser seg at skyvretningen til baugpro- pellen ikke stemmer overens med retningsbryteren på...

  • Seite 87: Tekniske Data

    Styrestrømsikringen befinner seg på baugpropellenmotoren. I re- lédøren finnes en reservesikring, se side111. Bruksinnkoplingstid: Se tabell side107. 4 min. kontinuerlig eller maks. 4 min. per time ved 220 A (12 Volt). vetus® Operation manual and installation instructions bow thruster BOW4012 020589.01...

  • Seite 88: Turvallisuus

    Mikäli käytetään merkittävästi tehokkaampia akkuja sekä erittäin lyhyitä ja samalla kookkaampia kaapeleita, voi keula- potkurin teho kasvaa. Tällaisessa tapauksessa maksimikäyttö- aikaa pitää lyhentää moottorin vaurioiden välttämiseksi. Käyttöohje tulee olla alusta käyttävien henkilöiden käytettävissä. vetus® Operation manual and installation instructions bow thruster BOW4012 020589.01...
  • Seite 89 Emme suosittele kahden keulapotkurin asentamista samaan tun- - Moottori tulee asentaa siten että se on aina pilssiveden maksimi- neliin sillä siten ei saavuteta kaksinkertaista tehoa. tason yläpuolella. vetus® Operation manual and installation instructions bow thruster BOW4012 020589.01...
  • Seite 90 α : min. 0º - Syvennyksen keskilinja (katso kuva) tulisi olla oletetun keula-aal- max. 15º lon suuntainen. - Tangot täytyy olla asennettu siten että ne ovat kohtisuorassa odo- tettavissa olevaan aallon muodostukseen. vetus® Operation manual and installation instructions bow thruster BOW4012 020589.01...
  • Seite 91 HUOMIOITAVAA: Laitteen mukana toi- mitettavat tiivisteet eristävät sähköi- sesti. Sen sijaan akseli ja pultit tulee eristää tunnelista esimerkiksi nylon- holkkien avulla. vetus® Operation manual and installation instructions bow thruster BOW4012 020589.01...

  • Seite 92: Kulmavaihteiston Ja Moottorilaipan Asennus

    ‘outboard gear grease’*) -voiteluaineella ennen asennusta. 12 - 15 Nm Outboard Gear Grease ärkeää Tarkista mahdolliset vuodot heti vesillelaskun yhteydessä. *) Sopiva rasva on VETUS ‘Shipping Grease’ , tuotekoodi: VSG. vetus® Operation manual and installation instructions bow thruster BOW4012 020589.01...

  • Seite 93: Lopullinen Asennus

    • Tarkista käsin että potkuri pyörii kevyesti sen ollessa liitettynä säh- kömoottoriin. Outboard Gear Grease Molykote® G-n plus *) Sopiva rasva on VETUS ‘Shipping Grease’ , tuotekoodi: VSG. vetus® Operation manual and installation instructions bow thruster BOW4012 020589.01...
  • Seite 94 Kauko-ohjattu pääkytkin Akun pääkytkimen asemasta voidaan asentaa kauko-ohjattu päävir- takytkin johon on asennettu hätäkatkaisin. Tämä kaukosäädetty päävirtakytkin on saatavissa 12 tai 24V:n tasa- virtajännitteellä. Vetus Art.koodi: BPMAIN12 tai BPMAIN24. vetus® Operation manual and installation instructions bow thruster BOW4012 020589.01...
  • Seite 95 Aikaviive ajosuuntaa vaihdettaessa Ohjaukset: - BPJSTA, Irrallinen kääntökytkin (Joy-stick), Haluttaessa aikaviivettä voidaan asentaa aikaviivekytkin silloin kun - BPSM, Ohjauspaneli sivuasennukseen, käytetään jotakin allamainittua ohjausta. - FSxx, Jalkakytkimen painike Aikaviive: Vetus Art.koodi: BPTD vetus® Operation manual and installation instructions bow thruster BOW4012 020589.01...

  • Seite 96: Vianetsintä

    12 kg Maksimi käyttöaika: Ohjausvirtasulake sijaitsee keulapotkurin moottorissa. Varasulake sijaitsee relesuojuksessa, katso sivu 111. 4 min. jatkuvassa käytössä tai enintään 4 min. tunnissa 220 A:lla Kts. taulukko sivu107 (12 V). vetus® Operation manual and installation instructions bow thruster BOW4012 020589.01...

  • Seite 97: Bezpieczeństwo

    łączeniu z bardzo krótkimi kablami o średnicy dużo większej od zalecanej, wytwarzany ciąg ulegnie zwiększeniu. W takich przypadkach, w celu zapobieżenia uszkodzeniu silnika, należy skrócić czas użycia. Upewnić się, że użytkownik statku jest zaopatrzony w instrukcję obsługi. vetus® Operation manual and installation instructions bow thruster BOW4012 020589.01...
  • Seite 98 - Silnik elektryczny musi być ustawiony w taki sposób, aby zawsze Nie zalecamy montowania 2 silników sterujących w jednym tune- był dobrze widoczny z maksymalnego poziomu wody. lu; nie spowoduje to podwojenia ciągu! vetus® Operation manual and installation instructions bow thruster BOW4012 020589.01...
  • Seite 99 - Powinno to być zawarte w kadłubie okrętu w taki sposób, aby max. 15º jego środkowa część odpowiadała oczekiwanemu kształtowi fali dziobowej. Pręty muszą być zainstalowane tak, aby były prostopadle do oczeki- wanej fali. vetus® Operation manual and installation instructions bow thruster BOW4012 020589.01...
  • Seite 100 • W razie potrzeby zastosować farby UWAGA: dostarczone uszczelki są już przeciwporostowe. izolowane elektrycznie. Jednak śruby i wał muszą być wyposażone w mate- riał izolacyjny, na przykład tuleje nylo- nowe. vetus® Operation manual and installation instructions bow thruster BOW4012 020589.01...
  • Seite 101 ‘smarem do mechanizmów zewnętrznych’ *) przed instalacją. Outboard Gear Grease Waga Sprawdzić ewentualne nieszczelności natychmiast po powro- cie statku na wodę. *) Odpowiednim smarem jest VETUS „Shipping Grease”, kod art.: VSG. vetus® Operation manual and installation instructions bow thruster BOW4012 020589.01...

  • Seite 102: Montaż Końcowy

    • W ramach pierwszej kontroli obrócić śrubę ręcznie; powinna ona obracać się z łatwością, będąc połączona z wrzecionem Outboard Gear wyjściowym silnika elektrycznego. Grease Molykote® G-n plus *) Odpowiednim smarem jest VETUS „Shipping Grease”, kod art.: VSG. vetus® Operation manual and installation instructions bow thruster BOW4012 020589.01...

  • Seite 103: Instalacja Elektryczna

    Główny przełącznik z pilotem Zamiast głównego wyłącznika akumulatora zapasowego można za- instalować zdalnie sterowany wyłącznik awaryjny wyłącznika głów- nego. Ten zdalnie sterowany wyłącznik główny jest dostępny dla napięcia stałego 12 lub 24 woltów. vetus® Operation manual and installation instructions bow thruster BOW4012 020589.01...
  • Seite 104 Jeśli opóźnienie jest pożądane w przypadku zainstalowania jednego - BPSM, panel operacyjny do montażu bocznego, z poniższych urządzeń operacyjnych, można zainstalować przełącz- - FSxx, przycisk nożny nik opóźniający. Opóźnienie: Vetus art. kod: BPTD vetus® Operation manual and installation instructions bow thruster BOW4012 020589.01...

  • Seite 105: Rozwiązywanie Problemów

    Zapasowy bezpiecznik można znaleźć w kołpaku przekaźnika, patrz str. 111. Czas włączenia: 4 min. pracy ciągłej lub maks. 4 min. na godzinę przy 220 A (12 V). Zobacz tabelę na stronie107. vetus® Operation manual and installation instructions bow thruster BOW4012 020589.01...

  • Seite 106: Hoofdafmetingen

    Viktigste mål Dimensions principales Päämitat Dimensiones principales Główne wymiary Dimensioni principali 153 (6 “) 205 (8 “) ø 112 “ DIA.) “) “) ø 140 “ DIA.) “) 1 : 10 vetus® Operation manual and installation instructions bow thruster BOW4012 020589.01...

  • Seite 107: Accucapaciteit, Accukabels

    AWG 2 40 kgf - 12 V 55 Ah - 12 V 100 Ah - 12 V 34 - 43 ft AWG 1 BCI 90 - 500 BCI 31 - 750 vetus® Operation manual and installation instructions bow thruster BOW4012 020589.01...

  • Seite 108: Elektrisch Schema

    Bleu Azul 2 Rood (+) Red (+) Rot (+) Rouge (+) Rojo (+) 3 Zwart (-) Black (-) Schwarz (-) Noir (-) Negro (-) 4 Wit White Weiß Blanc Blanco vetus® Operation manual and installation instructions bow thruster BOW4012 020589.01...

  • Seite 109: Schema Elettrico

    2 Rosso (+) Rød (+) Röd (+) Rød (+) Punainen (+) Czerwony (+) 3 Nero (-) Sort (-) Svart (-) Svart (-) Musta (-) Czarny (-) 4 Bianco Hvid Hvit Valkoinen Biały vetus® Operation manual and installation instructions bow thruster BOW4012 020589.01...

  • Seite 110: Bediening Met Voetschakelaars

    Dwa przekaźniki pędnika dziobowego (K1 i K2) nie mogą nigdy być siguiente esquema. włączane w tym samym czasie. Z tego powodu w przypadku użycia pedałów nożnych, należy zainstalować dodatkowe przekaźniki, jak przedstawiono na schemacie poniżej. (12 V) vetus® Operation manual and installation instructions bow thruster BOW4012 020589.01...
  • Seite 111 Propeller pins, 5 pcs BP1020 Pakking 2 mm Gasket BP1021 Pakking 1 mm Gasket 1 mm TS2535E Thermische beveiliging Thermal Protection BP256 Reserve zekering 5 A Spare fuse 5 A vetus® Operation manual and installation instructions bow thruster BOW4012 020589.01...
  • Seite 112 FOKKERSTRAAT 571 - 3125 BD SCHIEDAM - HOLLAND b.v. TEL.: +31 0(0)88 4884700 - sales@vetus.nl - www.vetus.com Printed in the Netherlands 020589.01 2020-09...

Inhaltsverzeichnis
