italiano

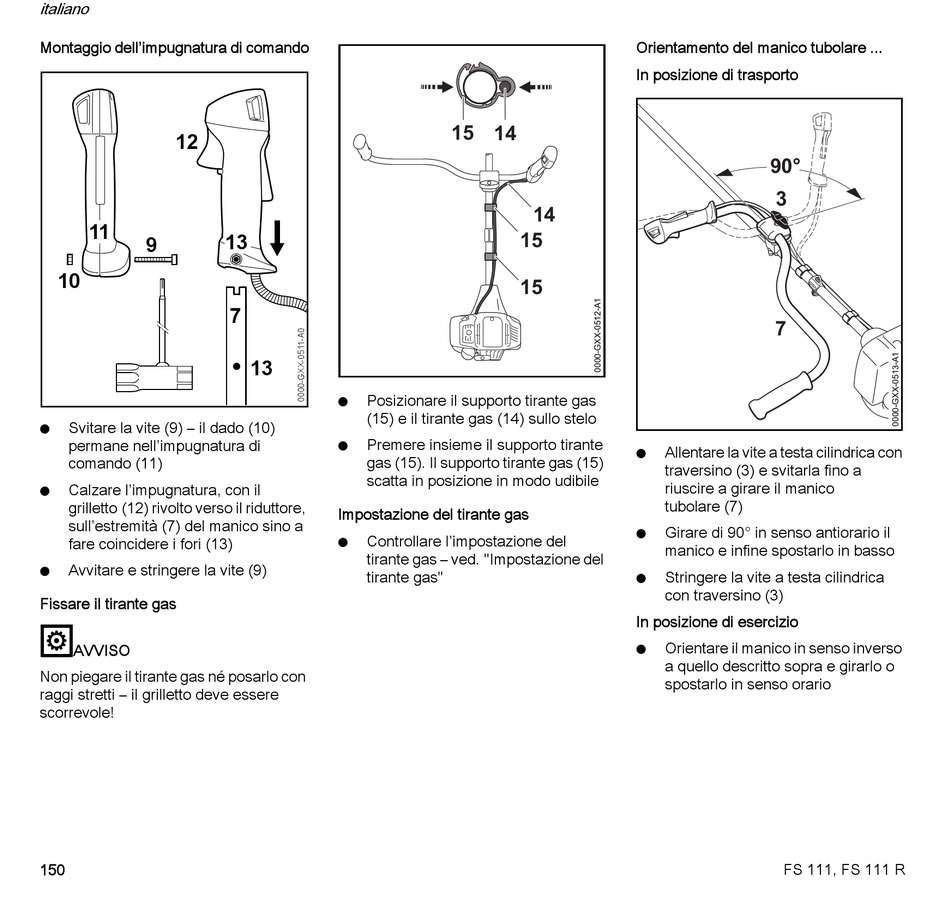

Montaggio dell'impugnatura di comando
12
11
9
10
Svitare la vite (9) – il dado (10)
N
permane nell'impugnatura di
comando (11)
Calzare l'impugnatura, con il
N
grilletto (12) rivolto verso il riduttore,
sull'estremità (7) del manico sino a
fare coincidere i fori (13)
Avvitare e stringere la vite (9)
N
Fissare il tirante gas
AVVISO
Non piegare il tirante gas né posarlo con
raggi stretti – il grilletto deve essere
scorrevole!
150
13
7
13
Posizionare il supporto tirante gas
N
(15) e il tirante gas (14) sullo stelo
Premere insieme il supporto tirante
N
gas (15). Il supporto tirante gas (15)
scatta in posizione in modo udibile
Impostazione del tirante gas
Controllare l'impostazione del
N
tirante gas – ved. "Impostazione del
tirante gas"
15
14
14
15
15
Orientamento del manico tubolare ...
In posizione di trasporto
90°
3
7
Allentare la vite a testa cilindrica con
N
traversino (3) e svitarla fino a
riuscire a girare il manico
tubolare (7)
Girare di 90° in senso antiorario il
N
manico e infine spostarlo in basso
Stringere la vite a testa cilindrica
N
con traversino (3)
In posizione di esercizio
Orientare il manico in senso inverso
N
a quello descritto sopra e girarlo o
spostarlo in senso orario
FS 111, FS 111 R
