français

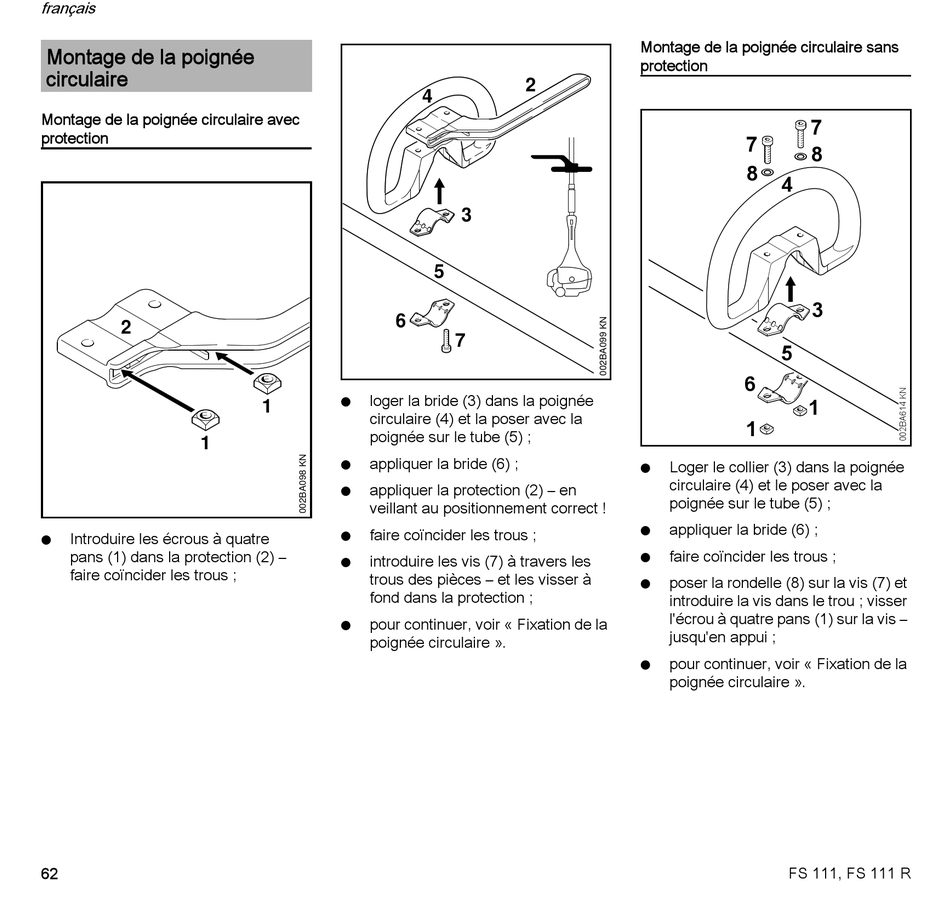

Montage de la poignée
circulaire
Montage de la poignée circulaire avec
protection
2
1
Introduire les écrous à quatre
N
pans (1) dans la protection (2) –
faire coïncider les trous ;
62
4
5
6
loger la bride (3) dans la poignée
N
1
circulaire (4) et la poser avec la
poignée sur le tube (5) ;
appliquer la bride (6) ;
N
appliquer la protection (2) – en
N
veillant au positionnement correct !
faire coïncider les trous ;
N
introduire les vis (7) à travers les
N
trous des pièces – et les visser à
fond dans la protection ;
pour continuer, voir « Fixation de la
N
poignée circulaire ».
2
3
7
Montage de la poignée circulaire sans
protection
7
7
8
8
4
3
5
6
1
1
Loger le collier (3) dans la poignée
N
circulaire (4) et le poser avec la
poignée sur le tube (5) ;
appliquer la bride (6) ;
N
faire coïncider les trous ;
N
poser la rondelle (8) sur la vis (7) et
N
introduire la vis dans le trou ; visser
l'écrou à quatre pans (1) sur la vis –
jusqu'en appui ;
pour continuer, voir « Fixation de la
N
poignée circulaire ».
FS 111, FS 111 R
