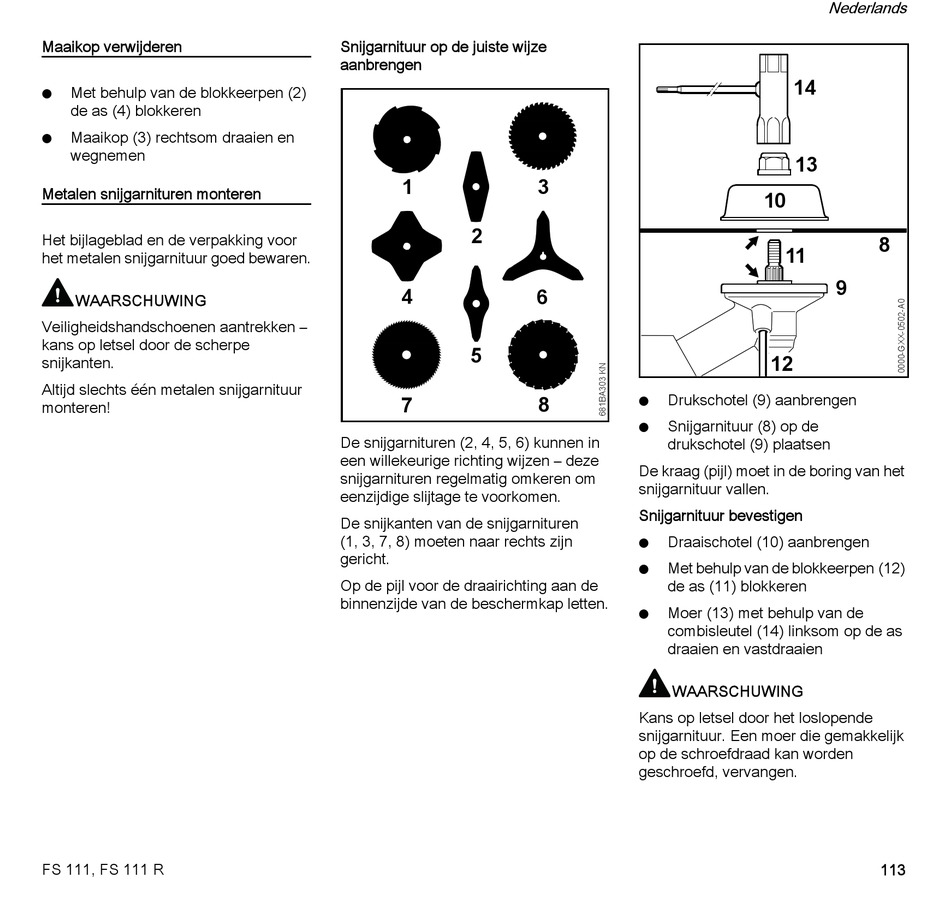

Maaikop verwijderen
Met behulp van de blokkeerpen (2)
N
de as (4) blokkeren
Maaikop (3) rechtsom draaien en
N
wegnemen
Metalen snijgarnituren monteren
Het bijlageblad en de verpakking voor
het metalen snijgarnituur goed bewaren.
WAARSCHUWING
Veiligheidshandschoenen aantrekken –
kans op letsel door de scherpe
snijkanten.
Altijd slechts één metalen snijgarnituur
monteren!
FS 111, FS 111 R
Snijgarnituur op de juiste wijze
aanbrengen
1
2
4
5
7
De snijgarnituren (2, 4, 5, 6) kunnen in
een willekeurige richting wijzen – deze
snijgarnituren regelmatig omkeren om
eenzijdige slijtage te voorkomen.
De snijkanten van de snijgarnituren
(1, 3, 7, 8) moeten naar rechts zijn
gericht.
Op de pijl voor de draairichting aan de
binnenzijde van de beschermkap letten.
3
6
Drukschotel (9) aanbrengen
8 N
Snijgarnituur (8) op de
N
drukschotel (9) plaatsen
De kraag (pijl) moet in de boring van het
snijgarnituur vallen.
Snijgarnituur bevestigen
Draaischotel (10) aanbrengen
N
Met behulp van de blokkeerpen (12)
N
de as (11) blokkeren
Moer (13) met behulp van de
N
combisleutel (14) linksom op de as
draaien en vastdraaien
WAARSCHUWING
Kans op letsel door het loslopende
snijgarnituur. Een moer die gemakkelijk
op de schroefdraad kan worden
geschroefd, vervangen.
Nederlands
14
13
10
8
11
9
12
113
