Produktinformationen
2.3

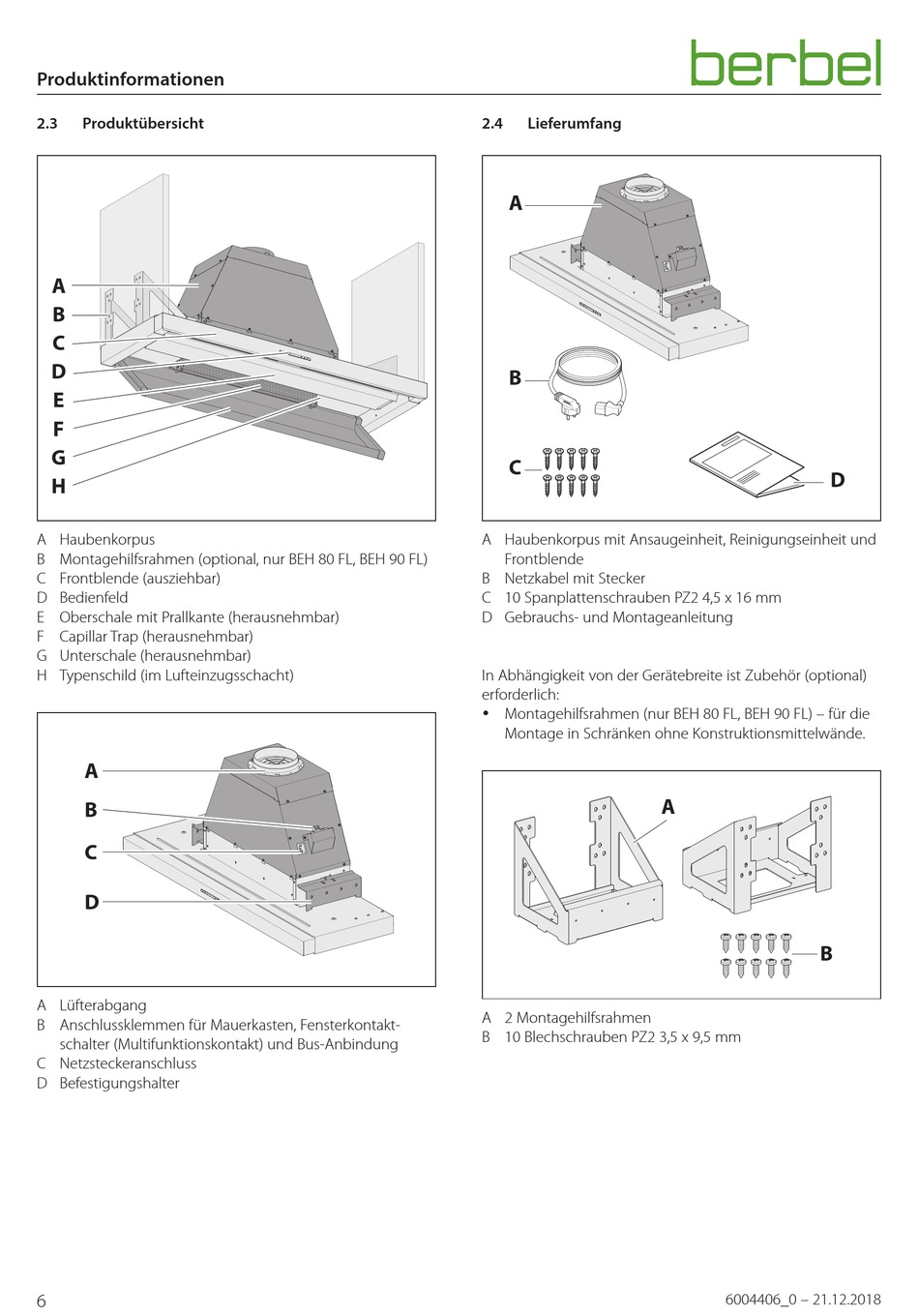

Produktübersicht
A
B
C
D
E
F
G
H
A Haubenkorpus
B Montagehilfsrahmen (optional, nur BEH 80 FL, BEH 90 FL)
C Frontblende (ausziehbar)
D Bedienfeld
E Oberschale mit Prallkante (herausnehmbar)
F Capillar Trap (herausnehmbar)
G Unterschale (herausnehmbar)
H Typenschild (im Lufteinzugsschacht)
A
B
C
D
A Lüfterabgang
B Anschlussklemmen für Mauerkasten, Fensterkontakt-
schalter (Multifunktions kontakt) und Bus-Anbindung
C Netzsteckeranschluss
D Befestigungshalter
6
2.4
Lieferumfang
A
B
C
A Haubenkorpus mit Ansaugeinheit, Reinigungseinheit und
Frontblende
B Netzkabel mit Stecker
C 10 Spanplattenschrauben PZ2 4,5 x 16 mm
D Gebrauchs- und Montageanleitung
In Abhängigkeit von der Gerätebreite ist Zubehör (optional)
erforderlich:
y Montagehilfsrahmen (nur BEH 80 FL, BEH 90 FL) – für die
Montage in Schränken ohne Konstruktions mittelwände.
A 2 Montagehilfsrahmen
B 10 Blechschrauben PZ2 3,5 x 9,5 mm
D
A
B
6004406_0 – 21.12.2018
