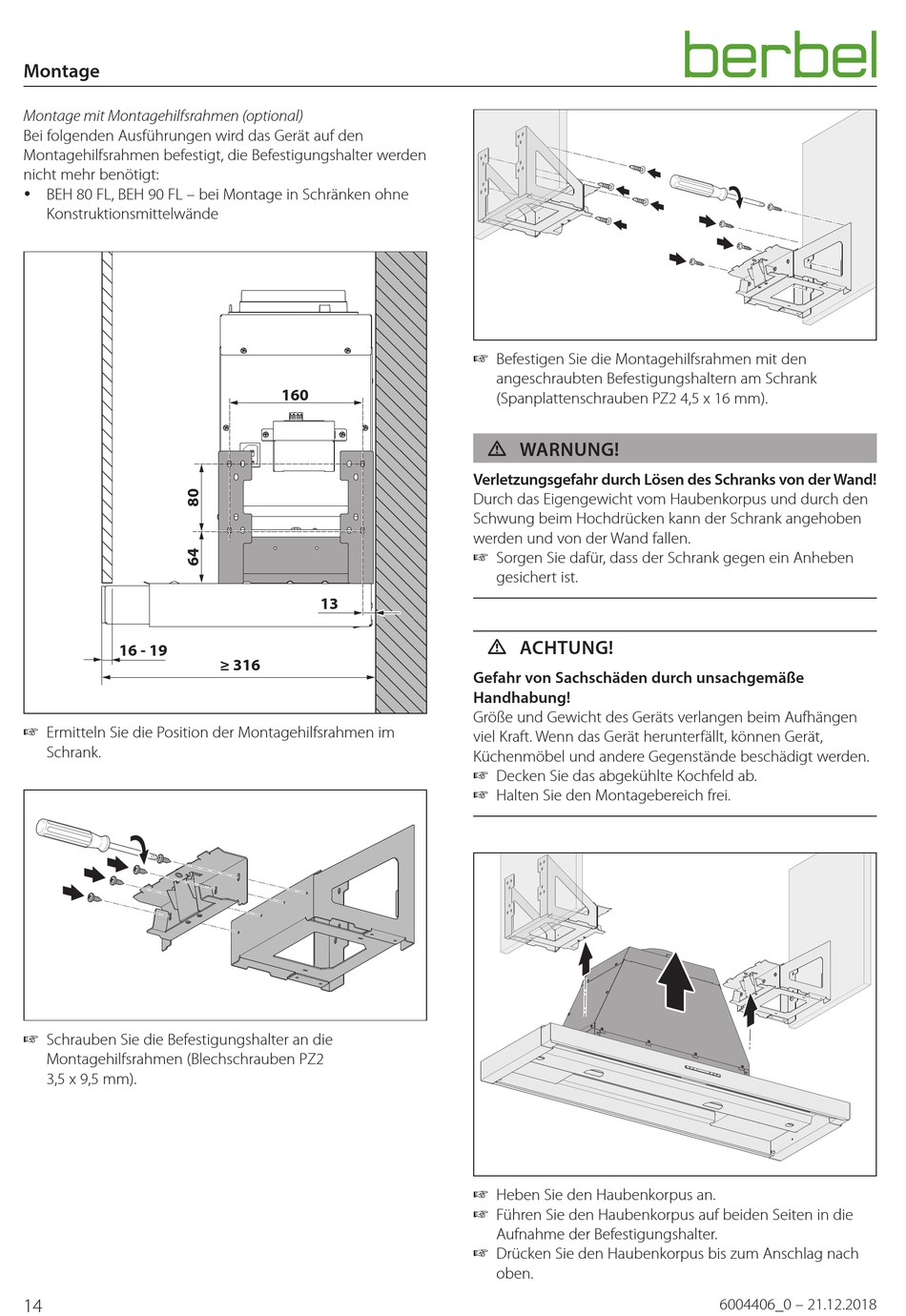

Montage
Montage mit Montagehilfsrahmen (optional)
Bei folgenden Ausführungen wird das Gerät auf den
Montage hilfs rahmen befestigt, die Befestigungshalter werden
nicht mehr benötigt:
y BEH 80 FL, BEH 90 FL – bei Montage in Schränken ohne
Konstruktions mittel wände
16 - 19
☞ Ermitteln Sie die Position der Montage hilfs rahmen im
Schrank.
☞ Schrauben Sie die Befestigungshalter an die
Montagehilfsrahmen (Blechschrauben PZ2
3,5 x 9,5 mm).
14
160
13
≥ 316
☞ Befestigen Sie die Montagehilfsrahmen mit den
angeschraubten Befestigungs haltern am Schrank
(Spanplattenschrauben PZ2 4,5 x 16 mm).
D WARNUNG!
Verletzungsgefahr durch Lösen des Schranks von der Wand!
Durch das Eigengewicht vom Haubenkorpus und durch den
Schwung beim Hochdrücken kann der Schrank angehoben
werden und von der Wand fallen.
☞ Sorgen Sie dafür, dass der Schrank gegen ein Anheben
gesichert ist.
D ACHTUNG!
Gefahr von Sachschäden durch unsachgemäße
Handhabung!
Größe und Gewicht des Geräts verlangen beim Aufhängen
viel Kraft. Wenn das Gerät herunterfällt, können Gerät,
Küchenmöbel und andere Gegenstände beschädigt werden.
☞ Decken Sie das abgekühlte Kochfeld ab.
☞ Halten Sie den Montagebereich frei.
☞ Heben Sie den Haubenkorpus an.
☞ Führen Sie den Haubenkorpus auf beiden Seiten in die
Aufnahme der Befestigungshalter.
☞ Drücken Sie den Haubenkorpus bis zum Anschlag nach
oben.
