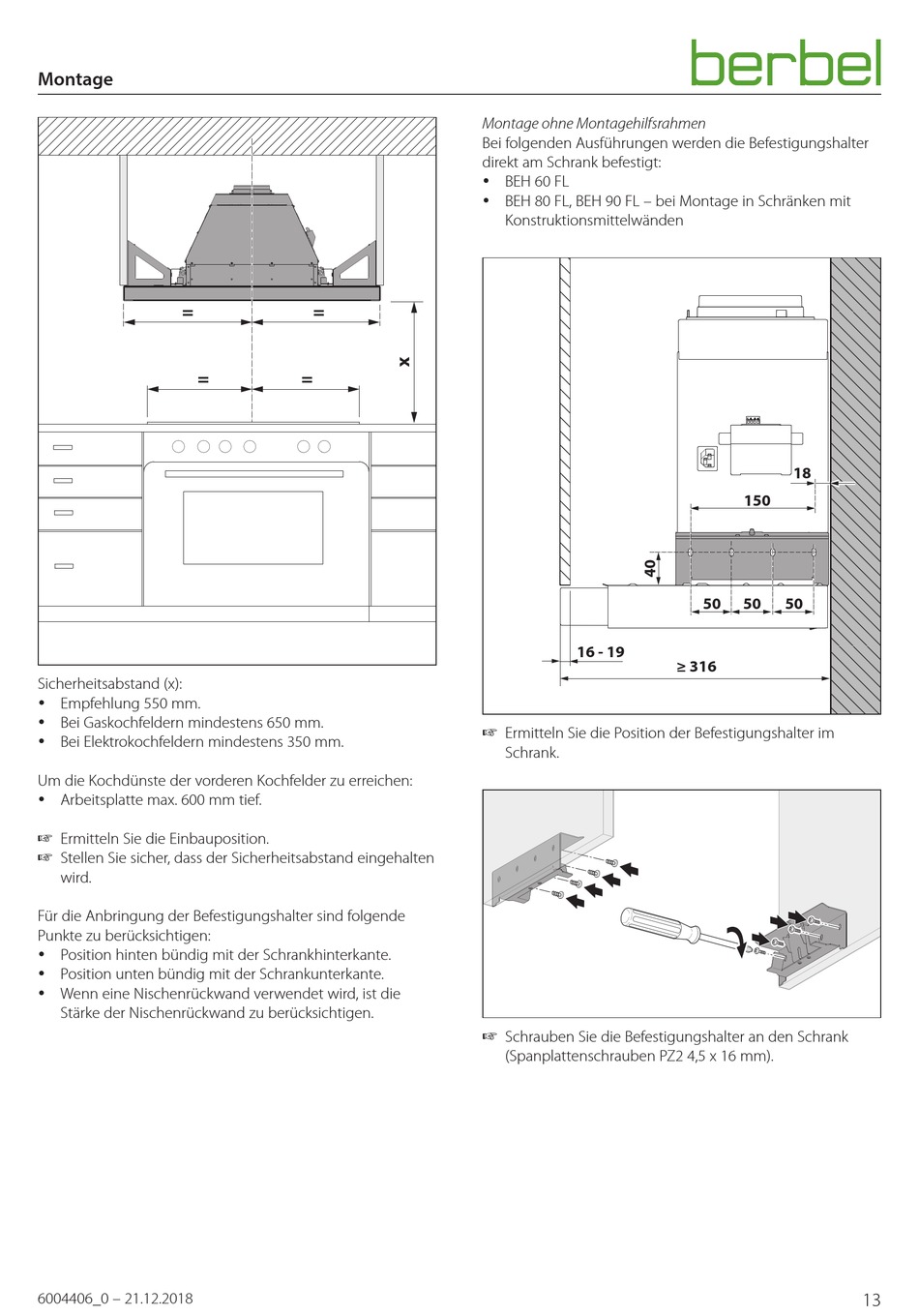

Montage
=
=
Sicherheits abstand (x):
y Empfehlung 550 mm.
y Bei Gaskochfeldern mindestens 650 mm.
y Bei Elektrokochfeldern mindestens 350 mm.
Um die Kochdünste der vorderen Kochfelder zu erreichen:
y Arbeitsplatte max. 600 mm tief.
☞ Ermitteln Sie die Einbauposition.
☞ Stellen Sie sicher, dass der Sicherheits abstand einge halten
wird.
Für die Anbringung der Befestigungshalter sind folgende
Punkte zu berücksichtigen:
y Position hinten bündig mit der Schrankhinterkante.
y Position unten bündig mit der Schrankunterkante.
y Wenn eine Nischenrückwand verwendet wird, ist die
Stärke der Nischenrückwand zu berücksichtigen.
6004406_0 – 21.12.2018
=
=
Montage ohne Montagehilfsrahmen
Bei folgenden Ausführungen werden die Befestigungshalter
direkt am Schrank befestigt:
y BEH 60 FL
y BEH 80 FL, BEH 90 FL – bei Montage in Schränken mit
Konstruktions mittel wänden
16 - 19
☞ Ermitteln Sie die Position der Befestigungshalter im
Schrank.
☞ Schrauben Sie die Befestigungshalter an den Schrank
(Spanplattenschrauben PZ2 4,5 x 16 mm).
18
150
50
50
50
≥ 316
13
