Montage
3.5.8

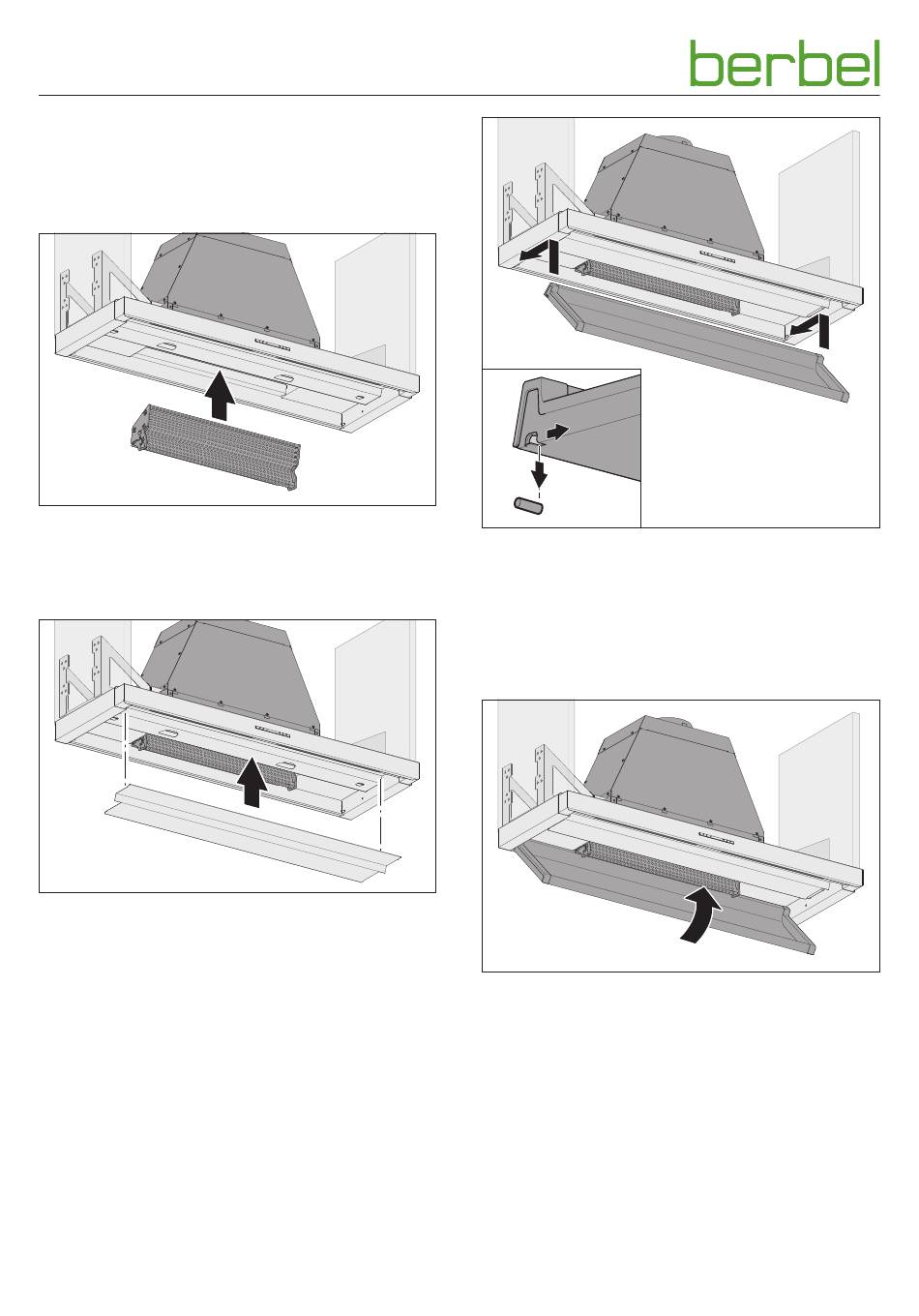

Capillar Trap, Prallkante und Unterschale
einsetzen
Nach der Montage sind innenliegende Teile wieder
einzusetzen.
☞ Setzen Sie das Capillar Trap mit beiden Händen in den
Aufnahmeschacht.
☞ Drücken Sie das Capillar Trap bis zum Einrasten nach
oben.
☞ Setzen Sie die Prallkante auf die Oberschale.
☞ Kontrollieren Sie, dass die Prallkante richtig aufgesetzt ist
und durch die Magnete gehalten wird.
18
2.
1.
☞ Führen Sie die Unterschale von unten in das Gerät, bis die
Führungsnuten der Unterschale auf beiden Seiten vor den
Führungsstiften stehen.
☞ Senken Sie die Unterschale ca. 10 mm ab.
☞ Ziehen Sie die Unterschale bis zum Einrasten nach unten.
☞ Kontrollieren Sie, dass sich die Unterschale einwandfrei
bewegen lässt.
☞ Schwenken Sie die Unterschale nach oben bis die beiden
Haltemagnete hörbar anliegen.
6004406_0 – 21.12.2018
