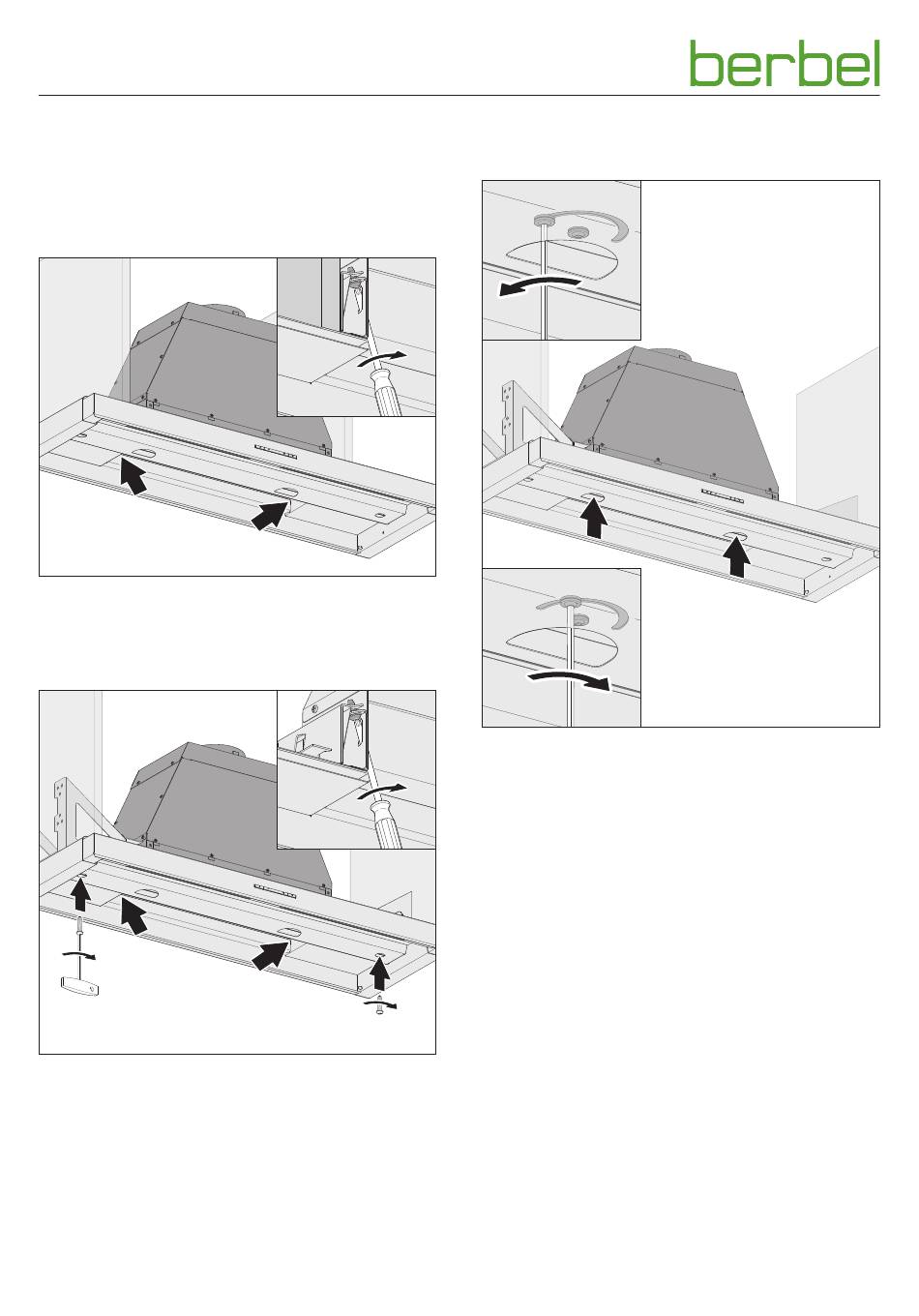

Montage
Die Befestigungshalter verriegeln die Aufnahme, die Feder-
bleche rasten ein und der Haubenkorpus wird gehalten.
☞ Richten Sie das Gerät horizontal aus durch Schieben von
Hand in die passende Position.
Montage ohne Montagehilfsrahmen
☞ Sichern Sie den Haubenkorpus durch Festziehen der
Schrauben am Befestigungshalter (Schrauben M6 x12 mm
mit Linsenkopf PZ3).
Montage mit Montagehilfsrahmen (optional)
☞ Sichern Sie den Haubenkorpus durch Festziehen der
Schrauben am Befestigungshalter (Schrauben M6 x12 mm
mit Linsenkopf PZ3).
☞ Sichern Sie den Haubenkorpus zusätzlich mit
Schrauben am Montage hilfsrahmen (Blechschrauben
PZ2 3,5 x 9,5 mm).
6004406_0 – 21.12.2018
Die Position der Frontblende im eingeschobenen Zustand
muss passend zur Schranktiefe eingestellt werden.
☞ Ziehen Sie die Frontblende komplett aus.
☞ Lösen Sie die Schrauben für die Anschlageinstellung.
☞ Schieben Sie die Frontblende in die gewünschte Position.
☞ Ziehen Sie die Schrauben wieder fest.
