Montage

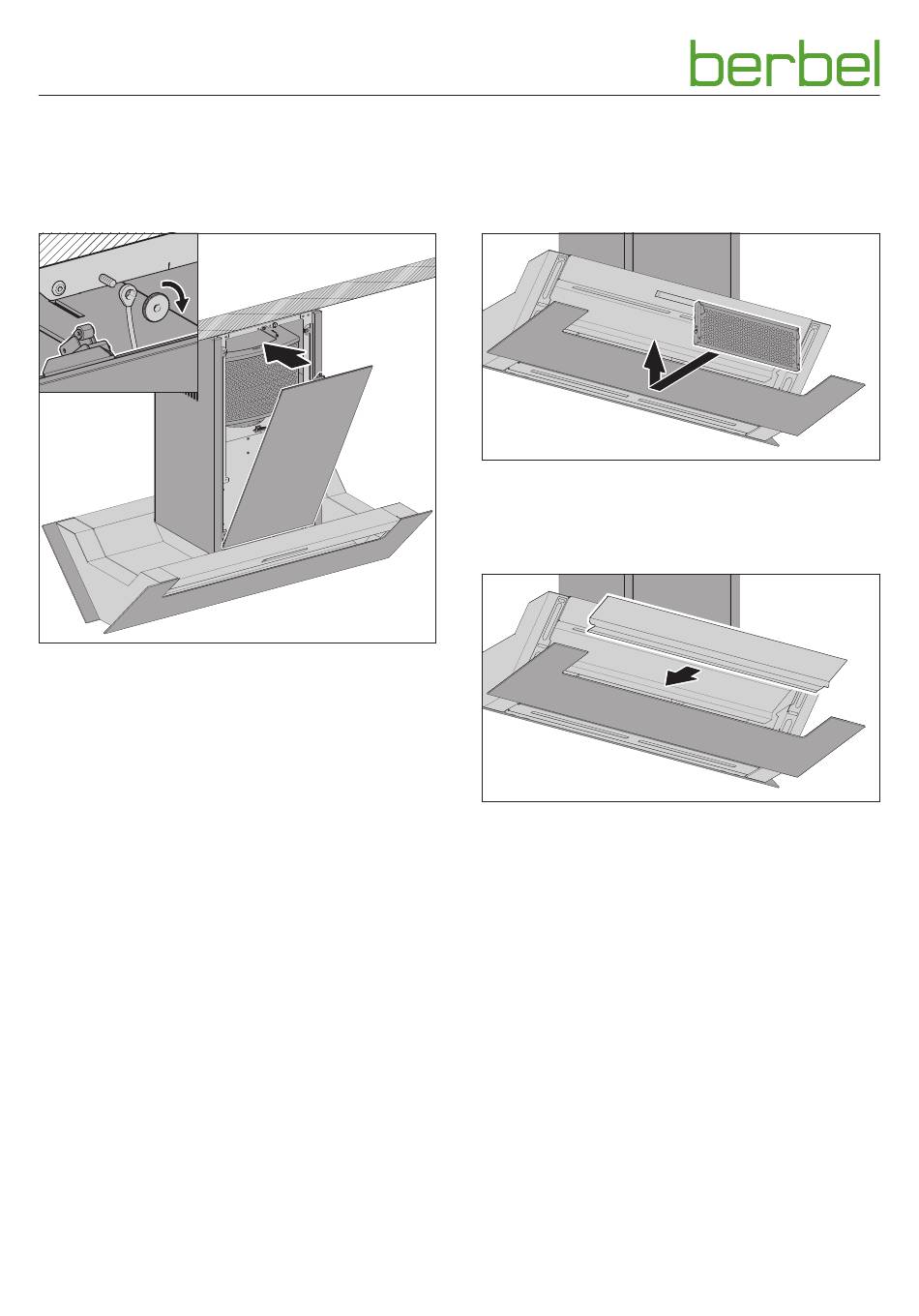

3.5.13 Frontblende anbringen
☞ Lösen Sie die Rändelmutter vom Kaminturm.
☞ Stellen Sie sicher, dass der Verschluss an der Frontblende
geöffnet ist.
☞ Setzen Sie die Frontblende unten auf die Bolzen am
Haubenkorpus.
☞ Stecken Sie das freie Ende der Seilsicherung auf den
Gewindebolzen am Kaminturm.
☞ Schrauben Sie die Rändelmutter handfest an den
Kaminturm.
☞ Drücken Sie die Frontblende oben zwischen die
Seitenteile bis der Verschluss hörbar einrastet. Bei Bedarf
kann der Verschluss über Langlöcher nachjustiert werden.
20
3.5.14 Capillar Trap, Prallkante und Unterschale
einsetzen
Nach der Montage sind innenliegende Teile wieder
einzusetzen.
☞ Setzen Sie das Capillar Trap mit beiden Händen in den
Aufnahmeschacht.
☞ Drücken Sie das Capillar Trap bis zum Einrasten nach
oben.
☞ Setzen Sie die Prallkante auf die Oberschale.
☞ Kontrollieren Sie, dass die Prallkante richtig aufgesetzt ist
und durch die Magnete gehalten wird.
6002937_a – 14.09.2018
